electrolux
универсальные фанкойлы
1

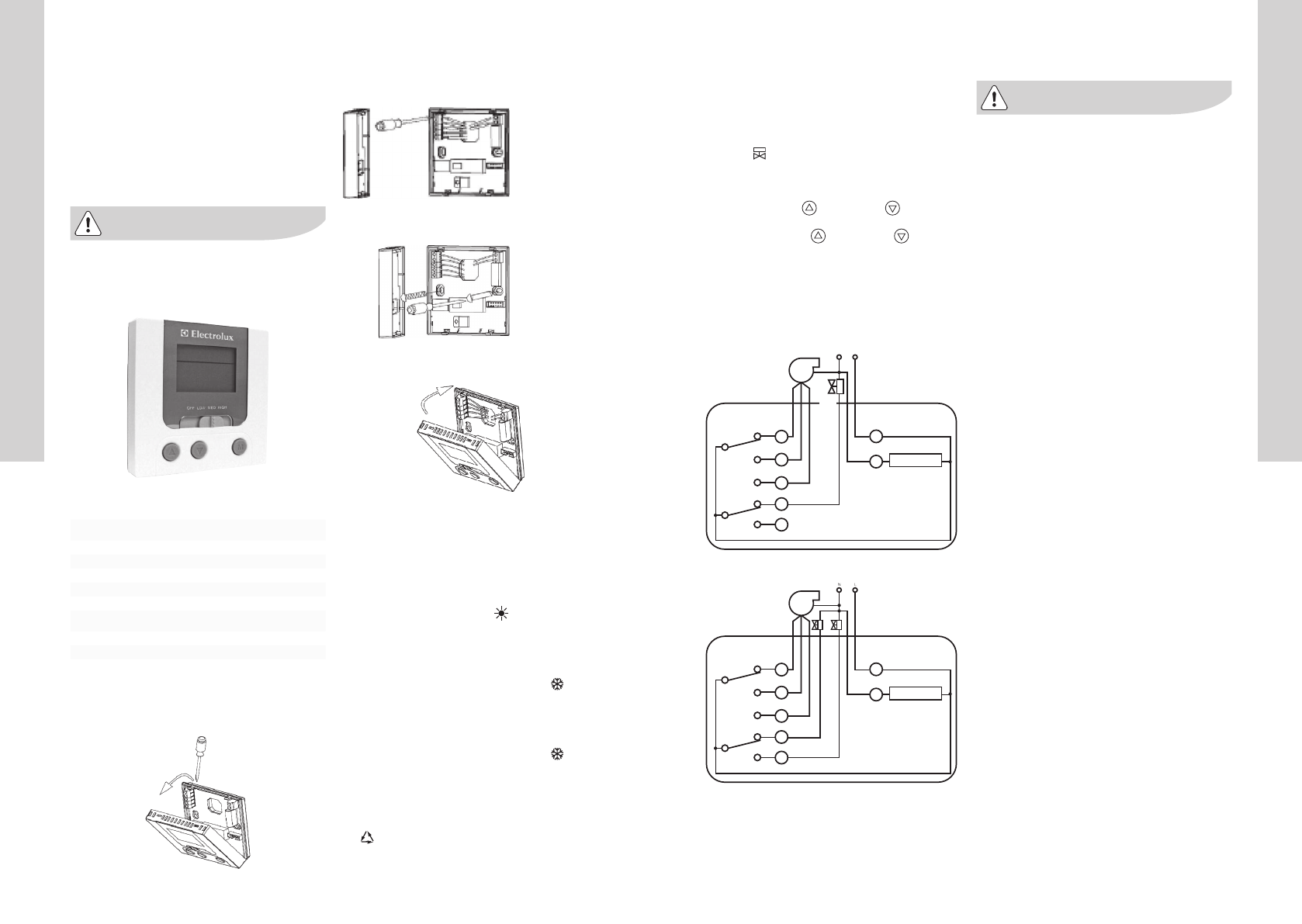

Пульты управления ERC-12 и ERC-14
Пульт управления ERC-12 предназначен для уп-
равления 2-трубными фанкойлами, а ERC-14 —
для управления 4-трубными фанкойлами. Пульты
комплектуются панелями трех цветов. При мон-
таже снимите защитную пленку с панели нужного
цвета и приклейте ее к корпусу пульта.
Выбирайте нужный цвет панели после окон-
чания отделочных работ в помещении. После
приклеивания удалить панель без ущерба для
корпуса пульта нельзя!
Технические данные пультов
Монтаж пульта
Откройте пульт.
1.
Установите корпус на стену.
Закрепите корпуса метизами.
Закройте крышку.
Включение пульта управления
Для включения пульта управления сдвиньте пере-
ключатель вентилятора в положение LOW, MED
или HIGH.
Режимы работы
Режим нагрева: нажмите клавишу выбора режима
М до появления пиктограммы
. Затем, сдвигая
переключатель вентилятора, выберите необходи-
мую скорость: низкую (LOW), среднюю (MED) или
высокую (HIGH).
Режим охлаждения: нажмите клавишу выбо-
ра режима М до появления пиктограммы . За-
тем, сдвигая переключатель вентилятора выбери-
те необходимую скорость: низкую (LOW), среднюю
(MED) или высокую (HIGH).
Режим вентиляции: нажмите клавишу выбо-
ра режима М до появления пиктограммы . За-
тем, сдвигая переключатель вентилятора, выбери-
те необходимую скорость: низкую (LOW), среднюю
(MED) или высокую (HIGH).
Режим авто (только для ERC-14): нажмите кла-
вишу выбора режима М до появления пиктограм-
мы
. Затем, сдвигая переключатель вентиля-
тора, выберите необходимую скорость: низкую
(LOW), среднюю (MED) или высокую (HIGH). При
2.
3.
4.
Диапазон задаваемых
температур, °С
5–30
Точность, °С
Датчик температуры
встроенный
Материал корпуса
поликарбонат + AБС-пластик
Рабочее напряжение, В
230 ±10 %
Потребляемая мощность, Вт 2
Требование
по номинальному току, А
< 1 для вентилятора, 0,5 для привода
клапана
Степень защиты
IP 30
Окружающая среда
от 5 до 50 °С, влажность 5–80 %
Размеры (в.
×
ш.
×
г.), мм
86
×
86
×
23,5
этом автоматически выберется режим работы ли-
бо на охлаждение, либо на нагрев в зависимости
от выбранной вами температуры и комнатной тем-
пературы.
При работающем клапане отображается пик-
тограмма .
Установка температуры
При включенном пульте нажмите и удерживайте
3 секунды клавишу
или клавишу
, замигает
RT. На дисплее отобразится текущая температура.
Нажмите клавишу
или клавишу
для зада-
ния необходимого значения температуры.
Заданное значение подтверждается, когда пе-
рестанет мигать RT.
Схемы электрических соединений
Соеднинения должны осуществляться стро-
го по электрической схеме. Попадание воды,
грязи и другие загрязнения приводят к полом-
ке пульта.
Утилизация
По окончании срока службы прибор следует ути-
лизировать. Подробную информацию по утилиза-
ции прибора Вы можете получить у представителя
местного органа власти.
ÁÄÌÑÇʾÑÍÏ
ÁÄÌÑÇʾÑÍÏ
ÍÔÊ¿ÅÃÄÌÇÄ
Ì¿ÂÏÄÁ
bcÕ
bcÕ
ÜÊÄÉÑÏÍÌÇÉ¿
ÜÊÄÉÑÏÍÌÇÉ¿
-
-
-
/
/
/
'"/@)
'"/@.
'"/@-
7"-@/0
7"-@/$
'"/@)
'"/@.
'"/@-
7"-@/0
7"-@/$
ÔÍÃÍÁÍÈ
ÉʿοÌ
ERC-1
ERC-14
FAN_H — высокая сокрость вентилятора
FAN_M — средняя скорость
FAN_L — низкая скорость
VAL_NO — клапан открыт
VAL_CN — клапан закрыт
FAN_H — высокая сокрость вентилятора
FAN_M — средняя скорость
FAN_L — низкая скорость
VAL_NO — клапан охладителя
VAL_CN — клапан нагревателя
