через дифференциальный автоматический
выключатель с током утечки не более 30
mA. Допускается последовательное под-
ключение через автоматический выключа-
тель и защитное устройство (УЗО).
• Межблочные кабели питания и управления
должны подключаться в соответствии со
схемами подключения (см. приложения).
• Для подключения кабелей к наружному
блоку необходимо снять верхнюю крышку
блока, затем фронтальную панель (см.
рисунки ниже).
Блок должен устанавливаться в соот-
ветствие с требованиями санитарных
норм и правил, т.е. работа блока не
должна мешать пользователям и окружа-
ющим.
• Не допускается установка блока в местах
с повышенным содержанием в воздухе
водяных, масляных паров а также солей
(прибрежные районы) и других вредных
веществ (кислот, щелочей, сернистых газов
и т.п.)
Блоки не должны устанавливаться вблизи
радиоприборов, которые генерируют высо-
кочастотные волны.

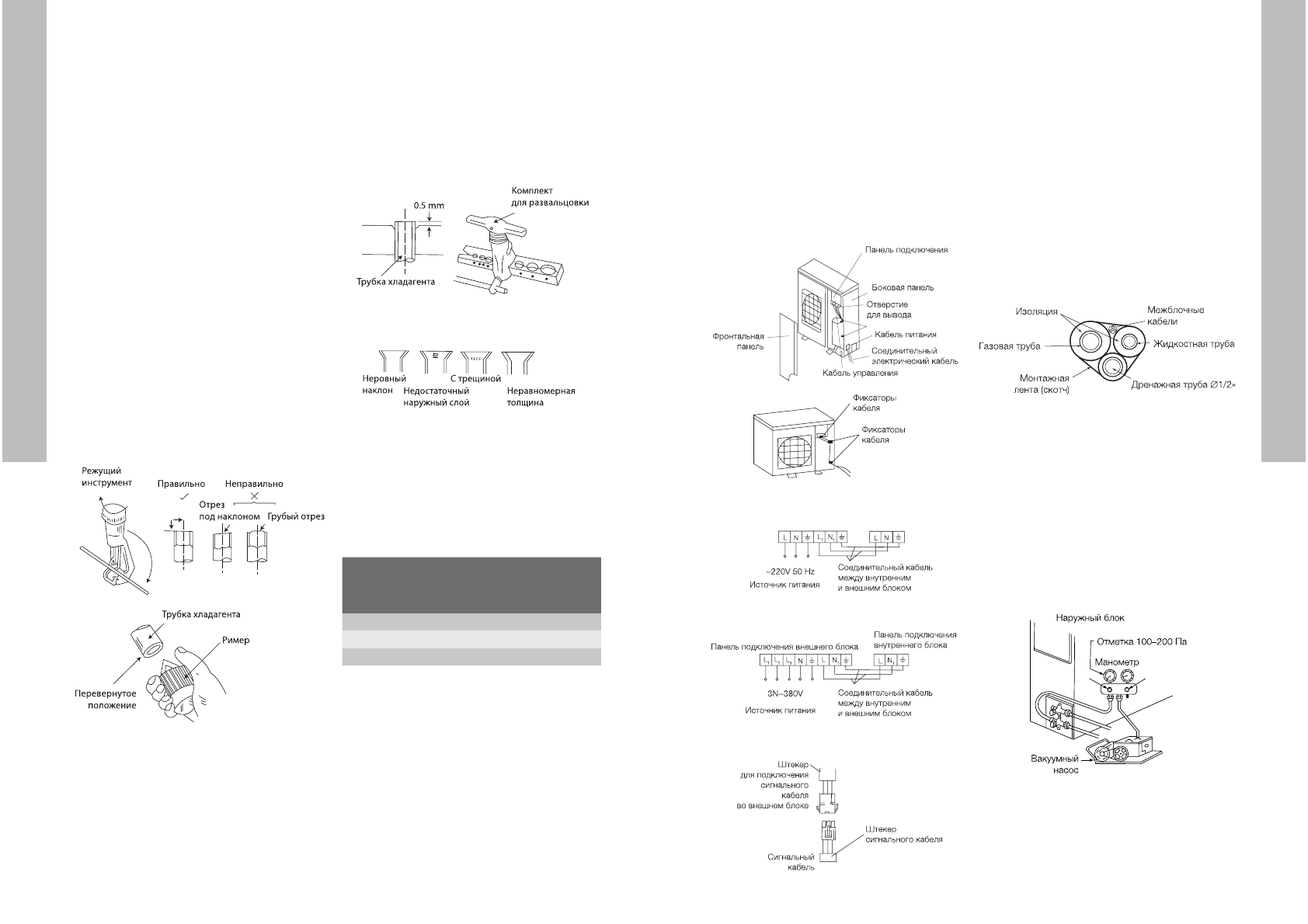

Монтаж кондиционера
Резка труб и электропроводов
• Для резки труб используйте специальный
режущий инструмент труборез.
• Не допускается отпиливание трубок при
помощи ножовки по металлу.
• Убедитесь в точности измерения трубок
внешнего и внутреннего блока.
• Используйте трубку длиной, слегка пре-
вышающей измеренное значение.
• Провод должен быть на 1,5 м длиннее
трубки хладагента.
Развертывание
• Внутренняя поверхность соединительных
трубок должна быть чистой.
• Для снятия заусенцев используйте ример, при
этом обрабатываемый конец трубки должен
быть направлен вниз во избежание попадания
мелкой стружки внутрь трубы.
Развальцовка концов труб
• Развальцуйте оба конца трубки с помощью
комплекта инструментов для развальцовки,
предварительно установив соединительную
гайку на трубку.
• Установите плашку на трубку так, чтобы
конец трубки находился на 0,5 мм выше
плашки.
• Раструбы развальцованных концов трубок
должны быть ровные, без трещин, недо-
вальцовка не допускается.
Проводное соединение и изоляция
• Оберните соединительные трубки и кабели
монтажной липкой лентой в соответствии с
рисунком справа.
• Соединительные медные трубы должны
быть выбраны в соответствии таблицей.
Наверните гайки на штуцера блока и
затяните их с помощью динамометричес-
кого ключа (см. таблицу ниже).
• Во избежании попадания внутрь соеди-
нительных труб пыли и влаги оба конца
трубы должны заглушены.
• По мере возможности, избегайте изгибов
труб. Если изгиб необходим, радиус изгиба
должен превышать 3–4 см.
Подключение к сети электропитания
и межблочных кабелей
• Кондиционер должен подключаться к сети
электропитания в соответствии с техни-
ческими характеристиками кондиционера,
нормативной документацией (ГОСТом, ПУЭ)
• Межблочный кабель для кондиционеров
с напряжением питания 220В подклю-
чается при помощи винтов к колодкам
подключения блоков в соответствии со
схемой.
• Межблочный кабель для кондиционеров
с напряжением питания 380В подключа-
ется к колодкам подключения блоков с
помощью винтов в соответствии со схе-
мой:
• Кабель управления подключается к разъ-
емам на внутреннем и внешнем блоке.
• Соединительные трубы, кабели и дренаж-
ная трубка стягиваются липкой монтаж-
ной лентой или скотчем (см. рисунок) и
фиксируются с помощью хомутов.
Продувка воздухом
Для удаления из системы влаги и воздуха
необходимо произвести продувку воздухом.
Наличие влаги и воздуха может привести к
неэффективности работы компрессора, что
непосредственно сказывается на холодопро-
изводительности.
Вакуумирование системы
• Вакуумирование системы проводить после
затяжки гаек соединительных труб на внут-
реннем и наружном блоке.
• С помощью гаечного ключа отверните
заглушку трехходового вентиля. Убедитесь
в том, что клапан высокого давления и кла-
пан низкого давления находятся в закры-
том состоянии.
90°
90°
Модель
кондици-
онера
Диаметр
жид-
костной
трубы
Диа-
метр
газовой
трубы
Тол-
щина
стенки,
мм
Момент
затяж-
ки, Нxм
EACU-24H
3/8”
5/8”
0,8
30~40
EACU-36H
1/2”
3/4”
0,8
45~50
EACU-48H
∅
12
∅
19
1,0
60~65
Подключение для моделей EACU-24H
Подключение для моделей EACU-36H, EACU-48H
