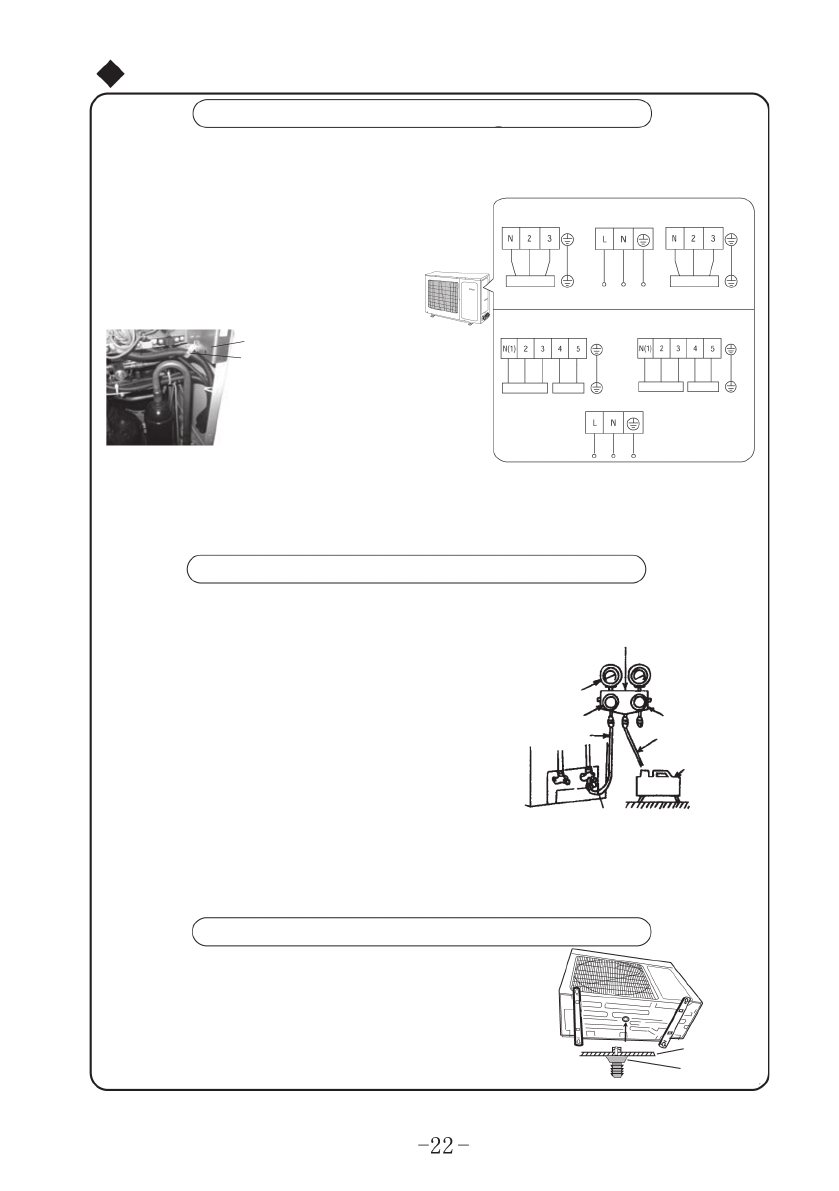

Монтаж внешней установки
1. Отсоедините переднюю боковую панель внешней установки (винты – 4 шт.)
2. Снимите клемму провода. Присоедините и зафиксируйте соединительный шнур питания,
сигнальный контрольный кабель (только для типа «тепловой насос»), шнур питания к концу
блока линий. Провода должны подходить к проводам комнатной установки.
3. Зафиксируйте соединительный шнур питания, сигналь-
ный контрольный кабель (только для типа «тепловой
насос»), шнур питания клеммами для проводов и затем
присоедините соответствующий коннектор.
4. Проверьте, чтобы провода были хорошо
зафиксированы.
5. Установите переднюю боковую панель.
1. Соедините загрузочный шланг гребенки с питающим концом клапана низкого давления (клапаны
высокого и низкого давления должны быть плотно закрыты).
2. Соедините соединение загрузочного шланга с вакуумным насосом.
3. Полностью откройте рукоятку гребенки Lo.
4. Откройте вакуумный насос для сброса вакуума. Сначала
слегка ослабьте гайку с двухходовой нарезкой у клапана
низкого давления, чтобы проверить наличие потока
воздуха извне вовнутрь. (Если шум вакуумного насоса
изменился, то показания датчика будут нулевыми.)
Затем затяните гайку.
5. Продолжайте сбрасывать вакуум в течение более
15 минут и проверьте, что показания датчика
составляют -1,0 х 10 5 па (-760 мм рт. ст.).
6. Полностью откройте клапаны высокого/низкого
давления.
7. Выньте загрузочный шланг из питающего конца
клапана низкого давления.
8. Затяните манжету клапана низкого давления (как показано на Рис. 10).
Конденсат и талая вода, образуемая во время нагрева во внешней
установке, может быть правильно удалена с помощью дренажной
трубы.
Метод установки: установите дренажное соединение в отверстие
диаметром 25 после инсталляции шасси, затем соедините
дренажную трубку с патрубком, чтобы конденсат и талая вода
могли быть правильно удалены.
ПРИМЕЧАНИЕ:
• Неправильное соединение проводов может вызвать сбой работы деталей.
• После фиксирования кабеля, убедитесь, что есть свободное пространство между соединением и
соединением и что подводящий провод зафиксирован.
• Используйте пучок проводов, чтобы соединить кабель питания с электрической платой, во
избежание его взаимодействия с трубками.
Электропровода
Очистка воздуха и тест на течь
Конденсатный дренаж внешней установки (не для
типа «Только охлаждение»)
электрическая плата
пучок проводов
тип «Только охлаждение»
УСТАНОВКА А
Соединение комнатной
установки
Соединение комнатной
установки
УСТАНОВКА Б
голуб.
голуб.
черн.
черн.
коричн.
коричн.
коричн. синий
желто
-зеленый
желто
-зелен.
желто
-зеленый
тип «Тепловой насос»
УСТАНОВКА А
Соединение комнатной
установки
Соединение комнатной
установки
голуб. черн. коричн.
фиолет.
оранж.
оранж.
желто
-зеленый
УСТАНОВКА Б
голуб. черн. коричн.
фиолет.
желто
-зелен.
коричн. синий желто
-зеленый
гребенка
датчик
манометр
рукоятка Hi
вакуумный насос
760 мм рт. ст.
рукоятка Lo
загрузочный шланг
загрузочный шланг
клапан низкого давления.
Рис. 10
шасси
дренажное
соединение.
