Монтаж комнатной установки
ПРИМЕЧАНИЕ:
При присоединении электрических проводов, если длины провода не хватает, просим
вас проконсультироваться с уполномоченной мастерской сервиса и купить эксклюзивный
электрический шнур достаточной длины. Стык проводов не допустим.
● Электропровода должны быть соединены правильно; неверное соединение может привести к
сбою работы деталей.
● Закрепите конец винтом, чтобы соединение не было слабым.
● После закрепления винтом, слегка потяните за провод, чтобы убедиться в прочности
соединения.
● Если заземляющий провод прикреплен неправильно, это может вызвать электрошок.
● Крышка должна быть зафиксирована, соединительный провод затянут; если установка
проведена некорректно, то пыль или влага могут попасть вовнутрь или клемма может быть
повреждена внешней силой. Это приведет к пожару или электрошоку.

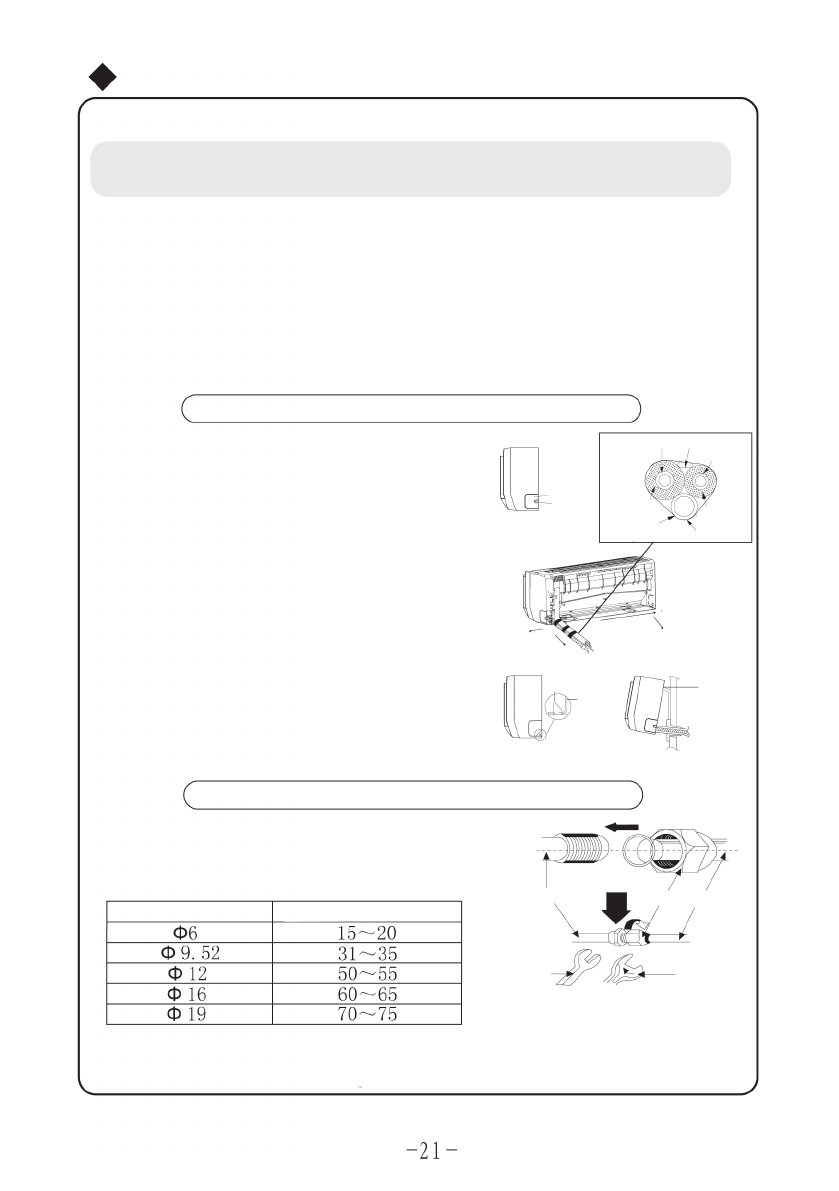

Монтаж комнатной установки
● Трубки могут быть выведены справа, справа сзади, слева
и слева сзади.
1. При ориентации труб и проводов с левой или правой
стороны комнатной установки, при необходимости
отрежьте концы от шасси (см. Рис. 7).
(1) отрежьте концы 1 при направлении только проводов;
(2) отрежьте концы 1 и 2 при направлении и проводов, и
труб.
2. Выньте трубы из корпуса, оберните электропровод труб и
трубку для воды лентой и протяните их через отверстие
для труб (как показано на Рис. 8).
3. Повесьте с помощью монтажных отверстий комнатную
установку за верхние концы задней панели и проверьте
прочность крепления (см. Рис. 9).
4. Высота места инсталляции должна быть не менее 2,5 м
от пола.
Монтаж соединительных труб
1. Выровняйте центр трубки по отношению к соответствующему
клапану.
2. Завинтите накидным гаечным ключом и затем затяните гайку
гаечным ключом и предельным ключом, следуя таблице:
ПРИМЕЧАНИЕ: Вначале соедините соединительную трубку с комнатной установкой, затем – с
внешней установкой; обратите внимание на изгибание труб, не повредите соединительную
трубку; соединительная гайка не должна быть зафиксирована жестко, иначе возникнет течь.
Конец 2
Конец 1
газовая боковая
трубка
Справа
Слева
Справа сзади
монтажный крюк
монтажное
отверстие
монтажная
пластина
Слева сзади
изоляция
газовой боковой
трубки
В конце работы
оберните ее
лентой
трубка дренажа воды
изоляция
боковой трубки
подачи жидкости
электропровод
с внешн. соед.
боковая
трубка
подачи
жидкости
Рис. 7
Рис. 8
Рис. 9
Диаметр шестигранной гайки
момент закрепления (Н * м)
Трубки комнатной
установки
гаечный ключ
предельный ключ
асимметричная
гайка
Трубы
