22
●
●
3.
4.
5.
1.
2.
Рис.9
3
3
3
Мультиметр
- 76
см рт. ст.
Подающий
шланг
Ручка
высокого
давления
Подающий
шланг
Клапан низкого
давления
Клапан
коллектора
Вакуумный
насос
Продувка воздухом и испытание на герметичность
Слив конденсата из наружного блока (не для кондиционеров,
имеющих только функцию охлаждения)
Конденсат и вода, образовавшаяся после удаления намерзаний
и при нагреве наружного блока, выходят через сточную трубу.
Метод установки: установите сливное соединение в отверстие
Ø25 опорного основания, и вставьте сточную трубу таким
образом, чтобы конденсат и вода, образовавшаяся после
удаления намерзаний, могли свободно стекать.
Опорное
основание
Сливное
соединение

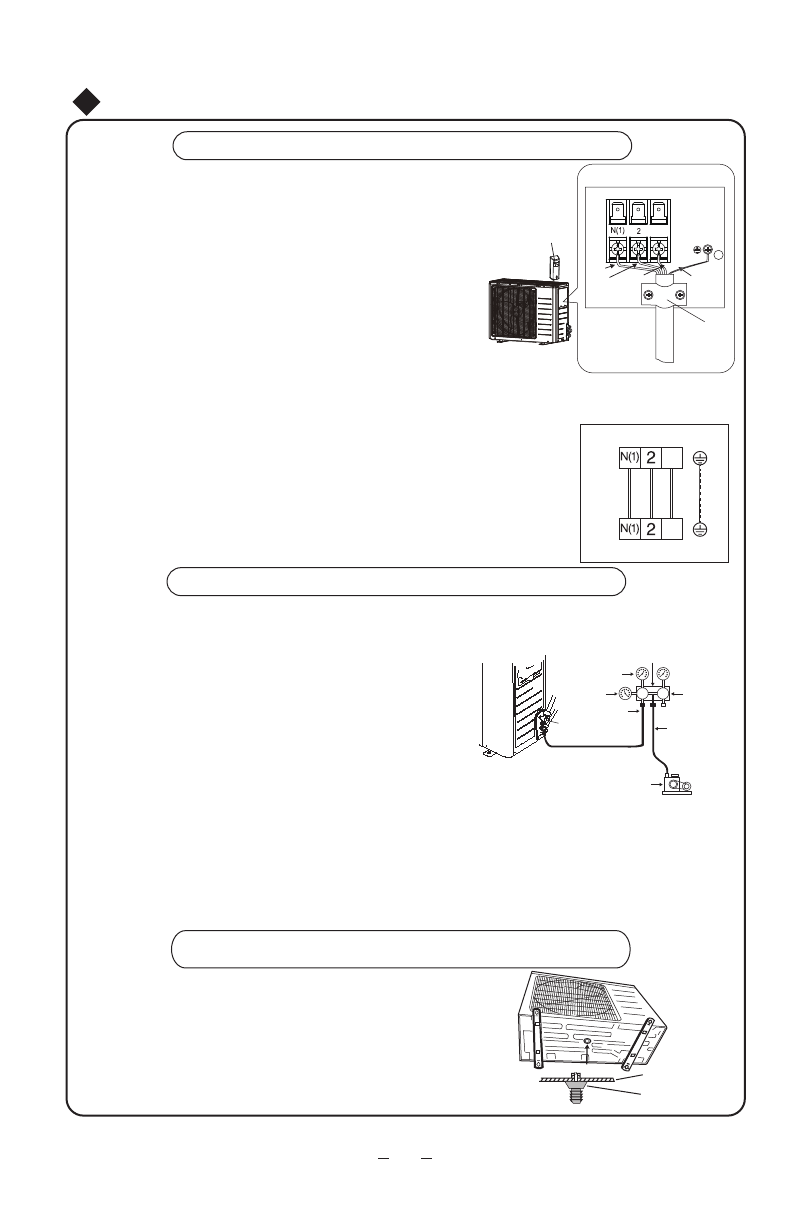

Монтаж наружного блока
Электропроводка
ПРИМЕЧАНИЕ:
Неправильный монтаж может вызвать неполадки при установке
запасных частей.
После крепления кабеля проверьте наличие свободного
пространства между соединением и местом крепления
токоведущего провода.
Снимите ручку с правой стороны наружного блока.
Извлеките узел крепления шнура. Подключите
и закрепите шнур питания (для охлаждающего и
нагревательного блоков подключите и закрепите шнур и
сигнальный провод) на клеммной коробке.
Закрепите кабель питания со шнуром (в охлаждающем
и нагревательном блоках используйте крепление шнура
для соединения кабеля питания и сигнального провода).
Проверьте надежность крепления.
Установите ручку.
1. Соедините подающий шланг клапана коллектора к подающему концу клапана
низкого давления (клапаны низкого и высокого давления должны быть плотно закрыты).
2. Подключите подающий шланг к вакуумному насосу.
3. Полностью откройте ручку клапана коллектора низкого
давления.
4. Откройте вакуумный насос. Слегка ослабьте
соединительную гайку клапана низкого давления,
чтобы проверить, поступает ли воздух.(Если звук работы
вакуумного насоса изменился, то показание
мультиметра 0). Затяните гайку.
5. Воздух должен поступать в насос в течение не менее
15 минут, при этом показание мультиметра должно
быть -1.0×10 Па (-76 см рт.ст.).
6. Полностью откройте клапаны низкого/высокого давления.
7. Снимите подающий шланг с подающего конца клапана низкого давления.
8. Закрепите крышку клапана низкого давления (см. Рис.10).
желт.-
зеленый
желт.-
зеленый
гол.
черн.
кор.
гол. черн. кор.
Ручка
провод питания
зажим
соединение внутреннего
и наружного блоков
внутренний блок
наружный блок
кабель
питания
Ручка низкого
давления
