21
●
●
●
После затяжки клеммных винтов слегка потяните провода, чтобы проверить,
насколько надежно они закреплены.
●
●
Крышка должна быть надежно закреплена и должна обеспечивать защиту проводки
от попадания пыли и влаги. При попадании пыли и влаги или прочем внешнем
воздействии на электропроводку возможны пожар или поражение электрическим
током.
Монтаж внутреннего блока
ПРИМЕЧАНИЕ:
При недостаточной длине электрических проводов необходимо обратиться в
авторизованную мастерскую по обслуживанию и приобрести провод достаточной
длины. Соединения электропроводки не допускаются.
Электропроводка должна быть правильно подключена. Неправильное подключение
может привести к неисправностям при работе запасных частей.
Надежно закрепите клеммные винты.
Неправильное подключение провода заземления может вызвать поражение
электрическим током.
右后
4.
2.
3.
●
1.
⑴
⑵
1.
2.

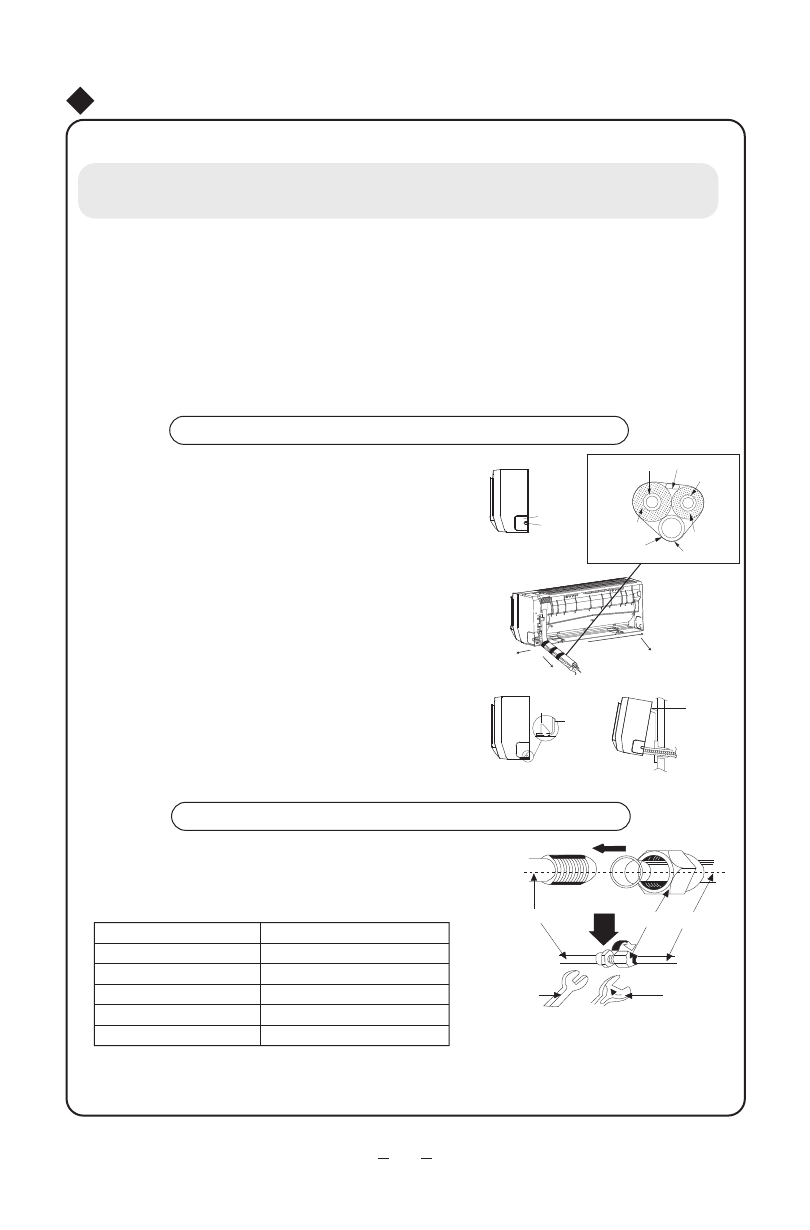

Монтаж внутреннего блока
Трубы можно устанавливать с правой, задней правой,
левой и задней левой сторон блока.
При монтаже труб и электропроводки с левой или
правой сторон блока необходимо срезать наконечники
опорного основания (см. Рис.7).
Наконечники 1 срезаются при монтаже только электропроводки;
Наконечники 1 и 2 срезаются при монтаже труб
и электропроводки.
Выведите трубы из корпуса. Оберните проводку и
трубы лентой и выведите их через отверстие
(см. Рис.8).
Повесьте внутренний блок, закрепив монтажные пазы
блока в верхних выступах задней панели, и проверьте
надежность крепления (см. Рис.9).
Монтаж должен осуществляться на высоте не
менее 2.5 м от пола.
Монтаж соединительного трубопровода
Соедините торец трубы с соответствующим клапаном.
Закрепить гайку на торце трубы ключом с усилием
затяжки, указанным ниже:
ПРИМЕЧАНИЕ: в первую очередь производится подключение соединительного трубопровода
к внутреннему блоку, а потом к наружному. Не допускайте изгибов и повреждений трубы.
Соединительная гайка не должна быть затянута слишком сильно, иначе возможны протечки.
Ключ
Моментный
ключ
Труба
Гайка
Труба
внутреннего
блока
Рис.8
Монтажная
планка
Монтажный крюк
Монтажная
планка
Правая
сторона
Правая задняя
сторона
Рис.7
Левая задняя
сторона
Левая сторона
Рис.6
Након-к 1
Након-к 2
обернуть
лентой
Изоляция
Сточная труба
Изоляция
Газовая труба
Внешнее соединение
Труба для
жидкостей
Ф
6
Ф
9.52
Ф
12
31～35
15～20
50～55
Ф
16
60～65
Ф
19
70～75
Диаметр шестигранной гайки
Усилие затяжки (Н*м)
