4.
2.
3.
●
1.
⑴
⑵
1.
2.
Рис.9
Рис.8
Рис.7

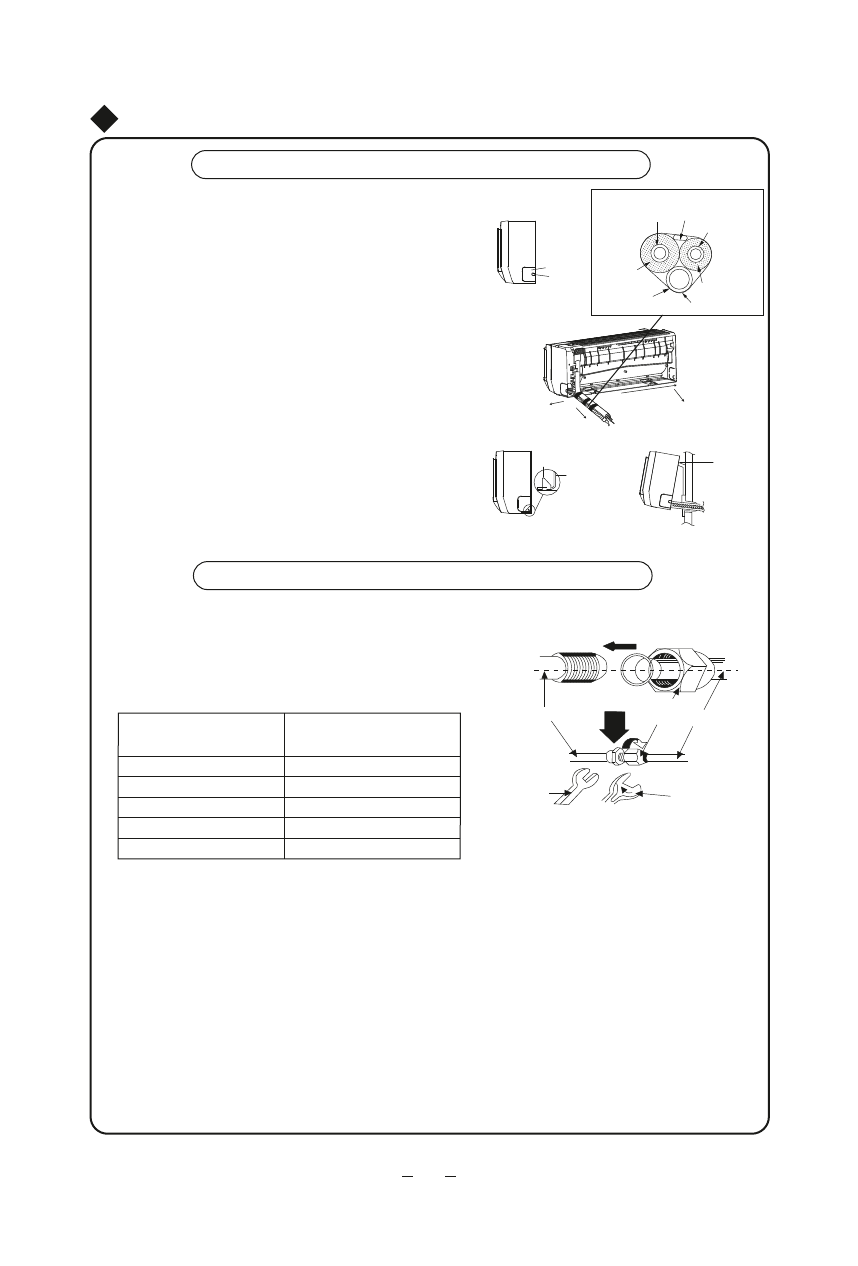

Монтаж внутреннего блока
Монтаж внутреннего блока
Трубопровод может отводиться вправо, вправо и назад,
влево или влево и назад.
При прокладке трубопровода и электропроводки с
правой или левой части внутреннего блока
удалите
крышки 1 или 2
при необходимости (как показано на
Рис.7).
Удалите крышку
1 при прокладке только электропроводки
Удалите крышку
1 и 2 при прокладке трубопровода и
электропроводки.
Извлеките трубопровод из блока, обвяжите трубы,
электропроводку
, сливной шланг монтажной лентой,
а затем пропустите через отверстие для
трубопровода (как показано на Рис. 8).
Подвесьте монтажные слоты внутреннего блока на
выступы монтажной пластины и убедитесь, что они
надежно закреплены. (как показано на Рис.9).
Место монтажа должно быть на расстоянии 200-250 см от пола.
газовая линия
Внешнее
соединение
электропровода
Жидкостная
линия
Теплоизоляция
газовой
линии
Теплоизоляция
жидкостной
линии
В конце затяните
изоляционной лентой
Дренажный
трубопровод
Крышка 1
Крышка 2
Вправо
вправо и назад
влево
влево и назад
Монтажная
шпилька
Монтажная
пластинка
Монтажная
пластинка
Монтаж соединительного трубопровода
Соотнесите центр конусного раструба трубопровода с
соответствующим штуцером.
Вкрутите конусную гайку вручную, а затем закрутите ее
до упора гаечным ключом и динамометрическим ключом,
опираясь на следующую Таблицу:
ПРИМЕЧАНИЕ:
Сначала подсоедините соединительный трубопровод к внутреннему блоку, затем к
наружному. Аккуратно осуществляйте сгиб трубы. Не повредите соединительный
трубопровод. Убедитесь, что соединительная гайка надежно закреплена, в обратном
случае возможна утечка.
Ф9
,
52
Ф12
30
～
40
15
～
20
45
～
55
Ф16
60
～
65
Ф19
70
～
75
Ф6
Диаметр
шестигранной гайки
Крутящий момент
(N-m)
трубопровод
внутреннего блока
гайка с конусной
резьбой трубопровод
гаечный ключ
динамометрический
ключ
22
