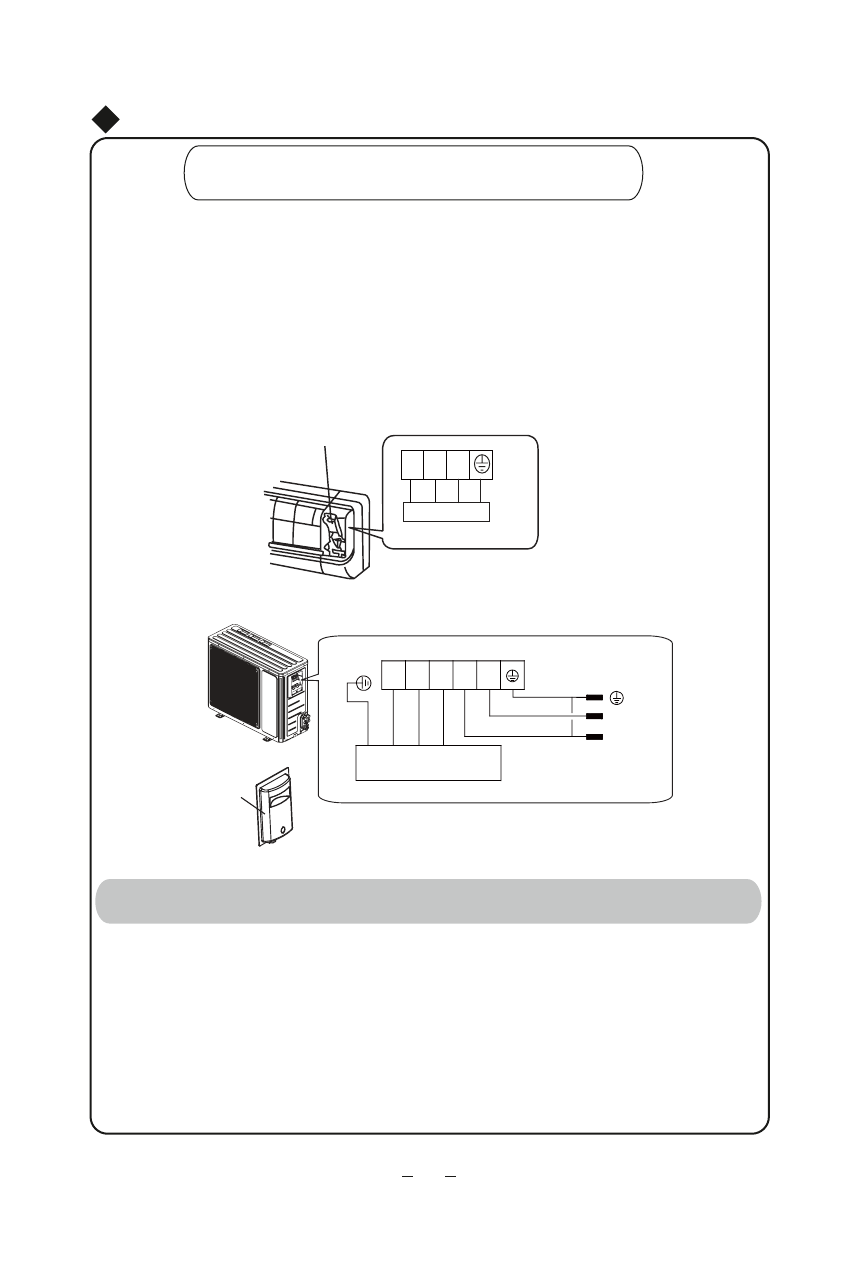

Монтаж внутреннего блока
Подсоединение электрических проводов
внутреннего и наружного блоков
1. Откройте панель, подняв крышку.
2. Открутите крепежные винты и снимите крышку.
3. Аккуратно протащите провод электропитания через отверстие
для
межблочного
кабеля,
находящееся в задней части внутреннего блока, и вытащите с передней стороны блока.
4. Все провода должны быть подсоединены согласно электрической схеме блока.
5. Подсоедините к блоку кабель электропитания и накройте его крышкой, уплотните линию
питания и закрепите крепежными винтами.
6. Закройте крышку лицевой панели.
Для блоков, работающих на охлаждение и обогрев, линия связи может проходить через
клеммник внутреннего блока. Ее необходимо закрепить с помощью зажима для проводов,
находящегося под корпусной обшивкой блока
Все провода внутреннего и наружного блоков должны соединяться квалифицированными
специалистами.
Все электрические контакты должны быть корректно подсоединены. Некорректное
подсоединение может привести к неисправности блока.
Винты клеммника необходимо закручивать до упора.
После закручивания винтов необходимо слегка потянуть за провод, чтобы проверить
надежность его крепления.
Во избежание поражения электрическим током убедитесь, что все электрические
соединения надежно заземлены.
После прокладки электрических проводов проверьте соответствие контактов, а также
правильно ли закреплена крышка лицевой панели. Некорректная установка может
привести к поражению электрическим током, либо к пожару.
ПРИМЕЧАНИЕ:
●
●
●
●
●
21
Крышка
Клемма для межблочного
кабеля
Ж
елт. зелен.
К
ор.
N(1)
Ч
ерн
3
2
Г
ол.
RK-09-12SVGI
/RK-09-12SVGIE
. Подключение кабеля питания к внутреннему блоку.
RK-18-24SVGI
/RK-18-24SVGIE
. Подключение кабеля питания к
наружному
блоку.
Крышка
N(1)
Межблочный кабель
Желт. зел.
Желт.
зел.
XT
Гол.
Чер.Кор.
Кор.
Гол.
PE
L
N
Питание
2 3 L N
