36

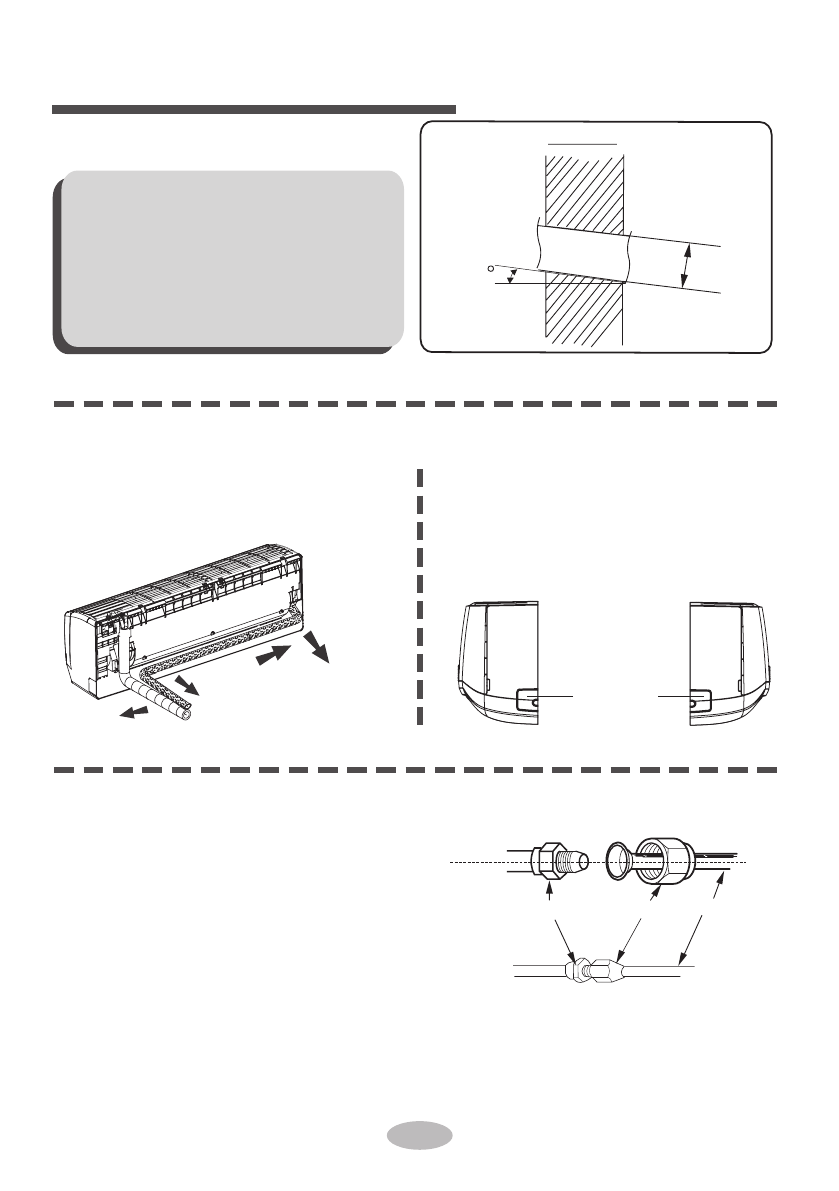

Монтаж внутреннего блока
Шаг четвертый: выход трубопроводов
Внутренняя
сторона
помещения
5-10
Φ70
Φ55/
●
Примечание:
П р и м и т е н е о бх од и м ы е м е р ы п о
защите от попадания пыли в систему
во время сверления отверстия в
стене.
Дюбели не включены в комплект,
поэтому их необходимо приобрести
самостоятельно.
●
Наружная сторона
здания
Выход трубопроводов может
располагаться в разных направлениях:
с правой, правой обратной, левой и
левой обратной стороны блока.
При выборе выхода трубопровода с
левой или правой стороны, пожалуйста,
вырежьте соответствующее отверстие в
нижней части корпуса.
1.
2.
С
правой
стороны блока
стороны блока
С
правой
обратной
стороны блока
С
левой
С
левой
обратной
стороны блока
С
правой
стороны блока
С
левой
стороны блока
В
ырежьте
отверстие
Шаг пятый: подсоединение трубопроводов
Направьте резьбовой штуцер
трубопровода в соответствующий конус
трубопровода.
Предварительно закрутите соединительную
гайку руками.
Отрегулируйте крутящий момент, опираясь на следующую Таблицу. Поместите
разводной ключ на штуцер трубопровода и динамометрический ключ – на
соединительную гайку. Зафиксируйте соединительную гайку с помощью
динамометрического ключа.
Р
езьбовой
штуцер
трубопровода
C
оединительная
гайка
Т
рубопровод
1.
2.
3.
