35
Монтаж внутреннего блока
Шаг первый: выбор места для монтажа
Проконсультируйте заказчика по вопросу места для монтажа блока, после чего
согласуйте пожелания заказчика с требованиями технической безопасности.
Шаг второй: установите настенную пластину
Установите пластину на стену; отрегулируйте ее горизонтальное расположение с
помощью уровня, после чего отметьте позиции отверстий в стене для крепежных
шурупов.
Просверлите отверстия в стене для крепежных винтов с помощью ударной дрели
(технические характеристики бура должны полностью соответствовать дюбелю),
после чего вставьте дюбели в отверстия.
Зафиксируйте положение настенной пластины с помощью шурупов (ST4.2X25TA),
после чего проверьте надежность крепления пластины, потянув за нее. Если дюбели
ненадежно зафиксированы, пожалуйста, просверлите рядом другое монтажное
отверстие.

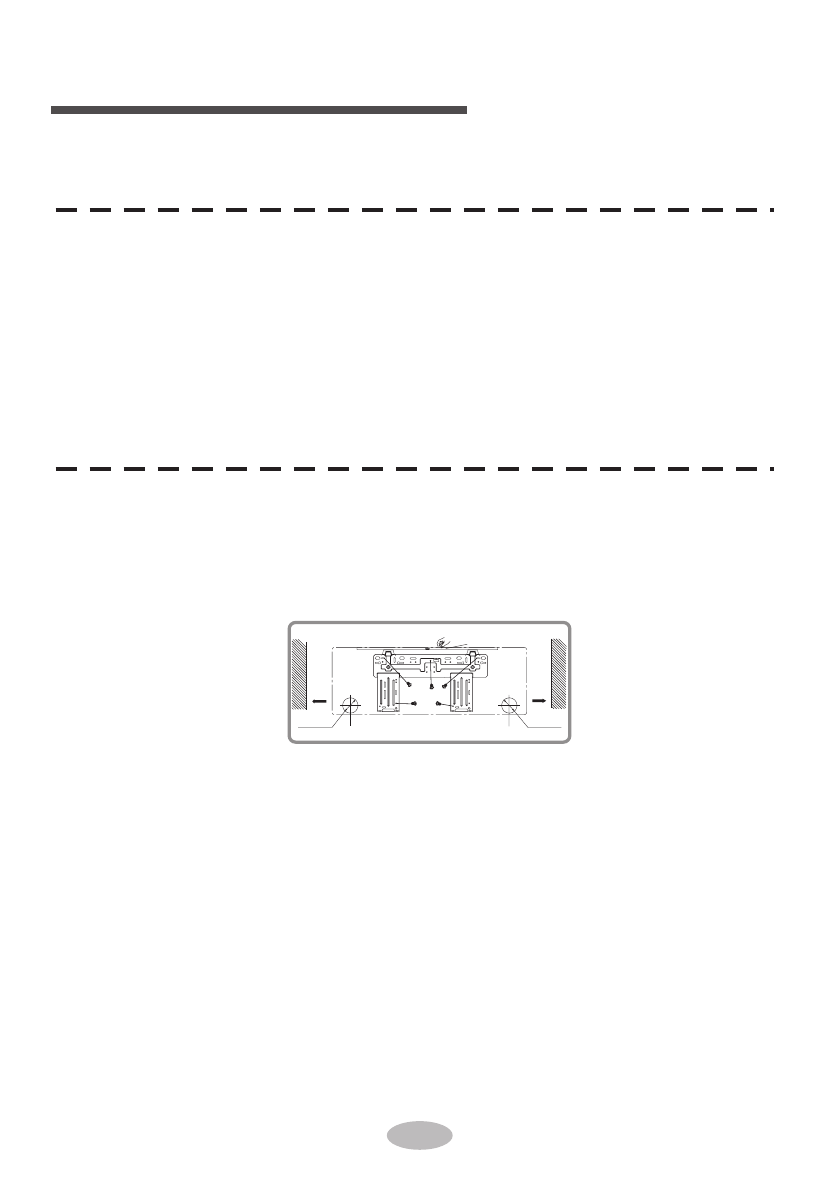

Шаг третий: отверстие для трубопроводов
Определите расположение отверстия для трубопроводов согласно направлению
выходящих трубопроводов. Отверстие для трубопроводов должно располагаться
немного ниже настенной пластины, как показано на рис.
Обеспечьте отверстие для трубопроводов диаметром 55 мм или 70 мм по
направлению выходящих трубопроводов. Для обеспечения беспрепятственного
эффективного дренажа системы образуйте отверстие в стене для трубопроводов
под небольшим уклоном по направлению к наружной стороне здания под углом
5-10°.
Слева
Стена
Φ55 мм
Справа
Уровень
(Отверстие для трубопроводов)
Стена
Рассто-
яние
более
150 мм
Φ55 мм
(Отверстие для трубопроводов)
1.
2.
3.
1.
2.
Отметьте середину
Рассто-
яние
более
150 мм
