27

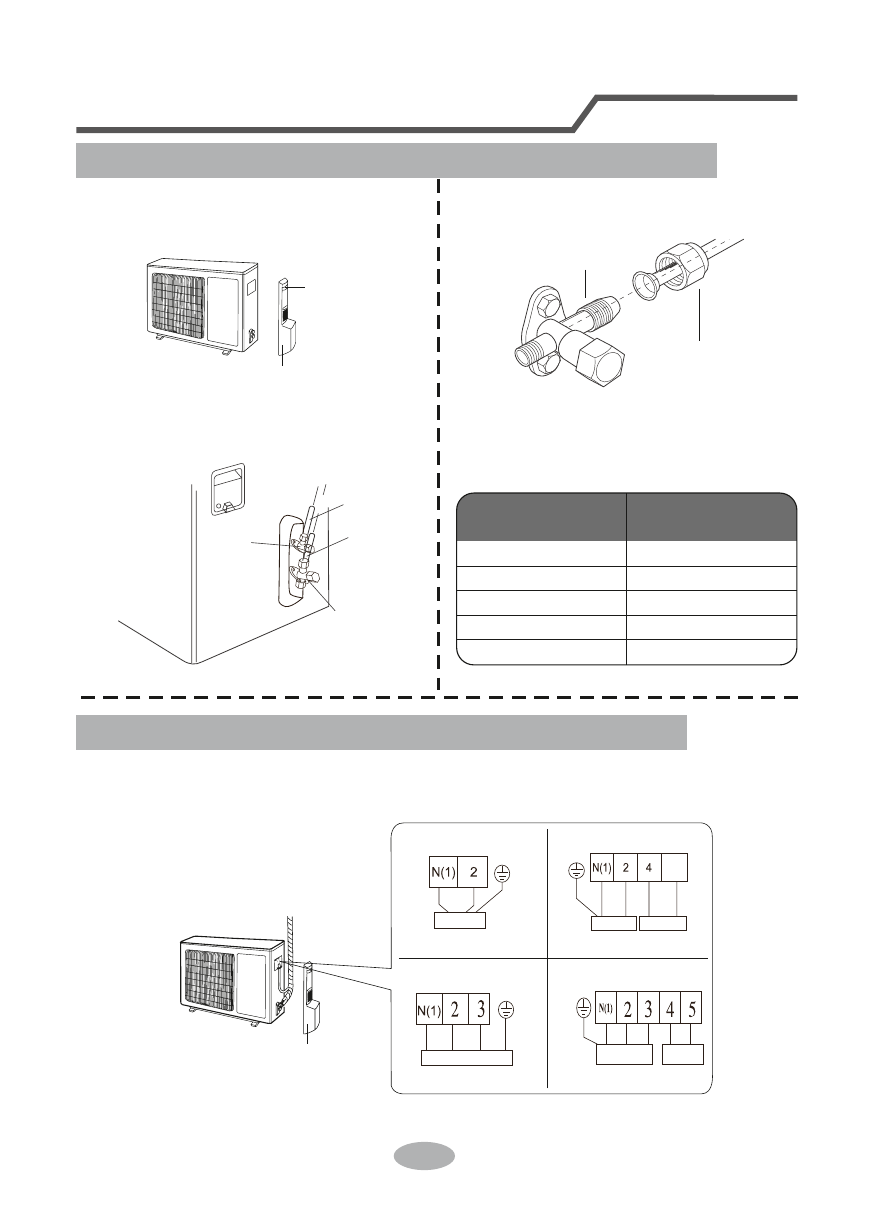

Монтаж наружного блока
Шаг 4: соединение внутреннего и наружного трубопроводов
1. Открутите винт правой рукоятки наружного
блока и затем снимите рукоятку
винт
рукоятка
2. Открутите колпачковую гайку вентиля и
н а п р а в ьт е с о е д и н и т ел ь н у ю м у ф т у н а
раструб трубопровода.
вентиль
жидкостной
линии
вентиль
газовой
линии
труба
жидкостной
линии
труба газовой
линии
3. Предварительно закрутите соединительную
гайку вручную.
4. Закрутите соединительную гайку динамо-
метрическим ключом, опираясь на таблицу
ниже:
соединительная муфта
соединительная гайка
Диаметр
шестигранной гайки
Φ 6
Φ 9.52
Φ 12
Φ 16
Φ 19
Крутящий момент
(N-m)
15~20
30~40
40~55
60~65
70~75
Шаг 5: Подсоединение электропроводки наружного блока
1. Снимите зажим с проводов; подсоедините линию питания и линию сигнала (только для
холодильных установок и блоков с тепловым насосом) к клеммам соответствующего цвета;
закрепите их винтами.
07, 09,12,18К Только для
холодильных установок:
24
K
Только для
холодильных установок:
синий
провод
черный
(коричневый)
провод
желто-
зеленый
провод
07
09 12 18
K
Для блоков с
тепловым насосом:
фиолетовый
провод
оранжевый
провод
24
K
Для блоков
с тепловым насосом:
желто-
зеленый
провод
черный
(коричневый)
провод
оранжевый
провод
фиолетовый
провод
черный
(коричневый)
провод
синий
провод
синий
провод
желто-
зеленый
провод
черный
(коричневый)
провод
синий
провод
рукоятка
соединение внутреннего блока
соединение внутреннего блока
соединение внутреннего блока
соединение внутреннего блока
