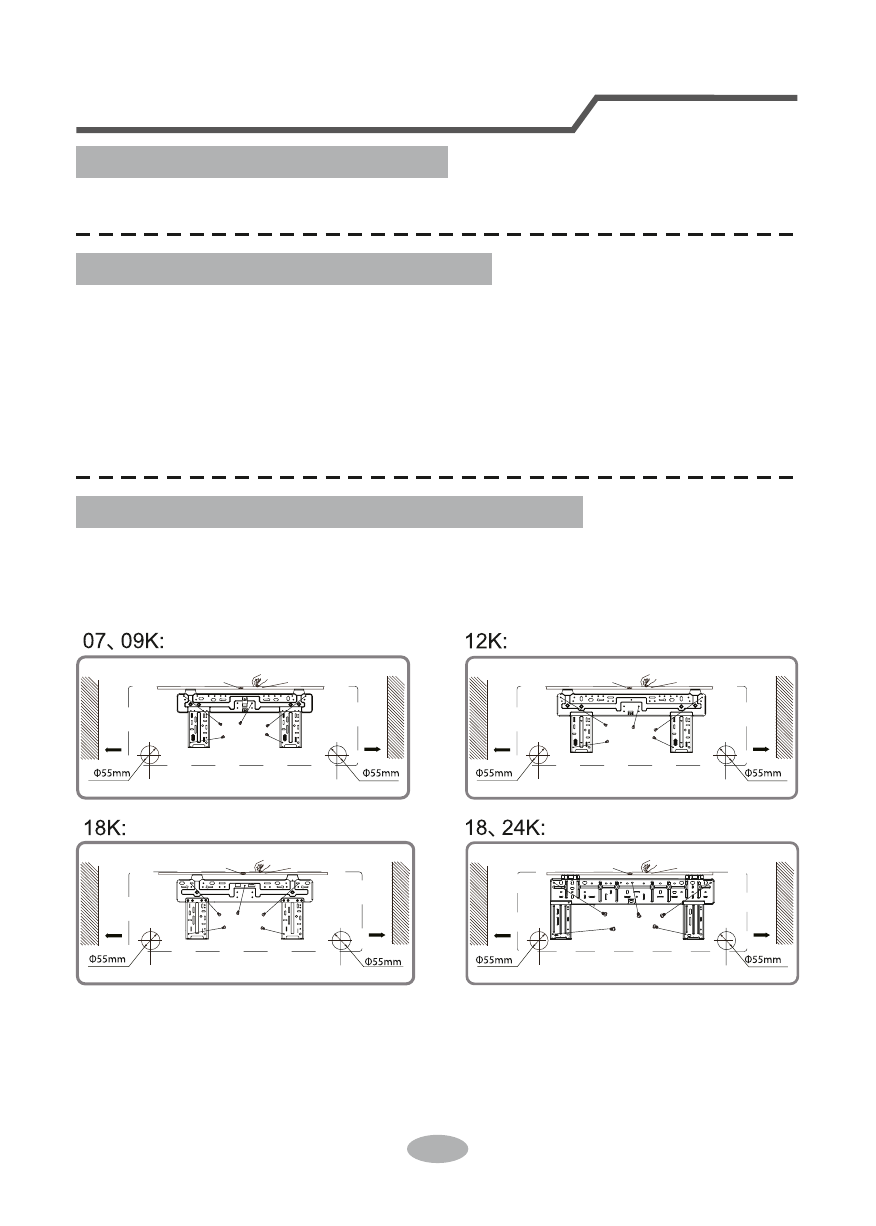

Монтаж внутреннего блока
Шаг 1: Выбор места для монтажа
Выбор места для монтажа должен осуществляться под руководством квалифицированных
специалистов с учетом предпочтений покупателя.
Шаг 2: Установка монтажно
й
пластины
1. Установите монтажный шаблон на стене; отрегулируйте его положение с помощью измерителя
и отметьте положение отверстий в стене для крепежных винтов.
2. Просверлите в стене отверстия для крепежных винтов с помощью ударной дрели (
размер
бура
долж
ен соответствовать
пластико
вому дюбелю
), затем поместите
дюбели в
отверстия.
3. Зафиксируйте положение монтажно
й
пластины
на стене с помощью
шуропов.
(ST4.2X25TA), затем попытайтесь слегка подвигать шаблон из стороны в сторону, таким
образом, проверьте надежность крепления. В случае ненадежности крепления
дюбелей
просверлите новое отверстие рядом и повторите процедуру.
Шаг 3: Отверстие для прокладки трубопровод
ов
1. Согласно направлению сливной трубы выберите положение отверстия для прокладки
трубопровод
ов
. Положение отверстия для прокладки трубопровод
ов
должно быть ниже
положения монтажно
й пластины
, как показано ниже:
Примечание:
1. Подберите монтажную схему, соответствующую фактическим параметрам
монтажной
пластины.
.
2. Образуйте отверстие для прокладки трубопровода диаметром
Φ55
на уровне выбранной
сливной трубы. Для того, чтобы функция дренажа осуществлялась исправно, необходима
прокладка трубопровод
ов
под углом наклона 5-10° в сторону наружного блока.
