27

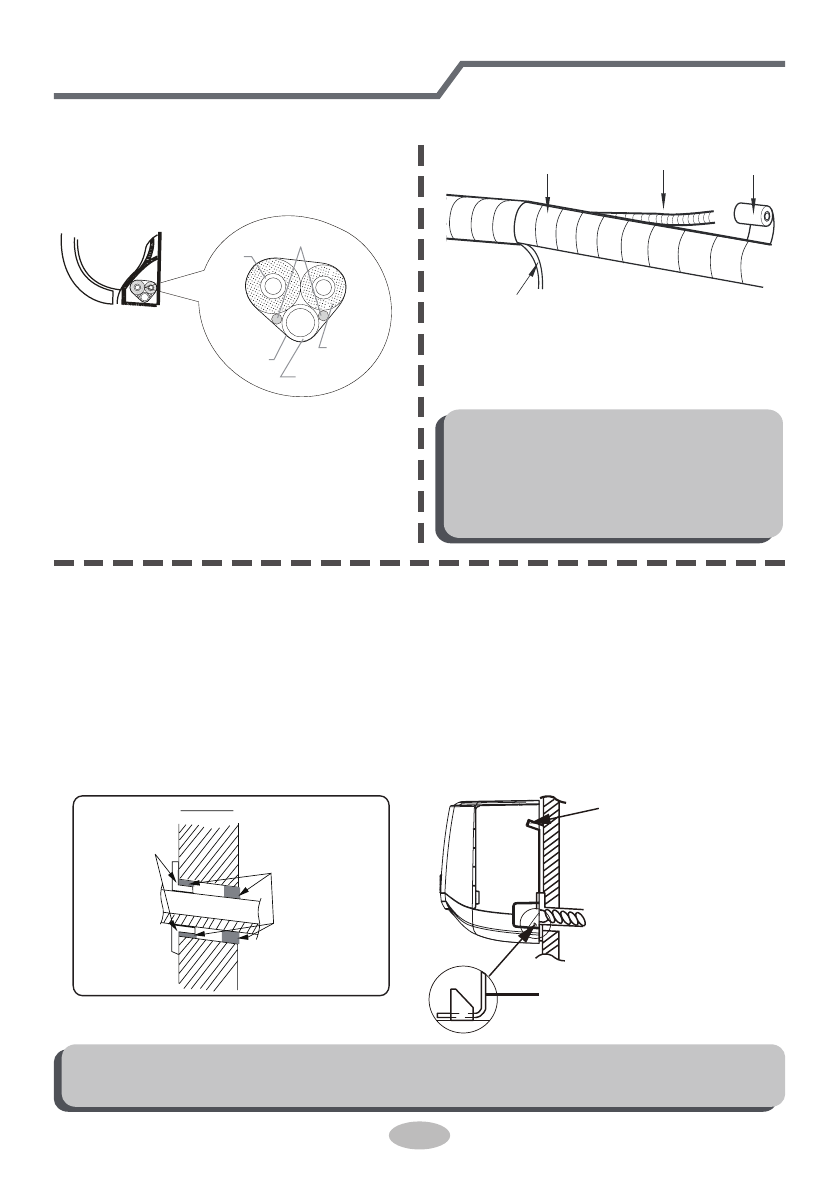

Шаг восьмой: обвязка трубопровода
1.
Обвяжите соединительный трубопровод,
межблочный кабель и дренажный трубо-
провод с помощью обвязочной ленты.
внутрен-
ний блок
газовый
трубопро
вод
межблочный кабель
для внутреннего и
наружного блоков
жидкостный
трубопровод
дренажный
трубопровод
обвязочная
лента
2.
Оставьте определенный участок
дренажного трубопровода и силового
кабеля для монтажа во время обвязки.
Во время обвязки отделите силовой
кабель внутреннего блока от дренажного
трубопровода.
3. Равномерно обвяжите их.
4. Концы жидкостного и газового трубопро-
водов должны быть по отдельности
подсоединены.
Примечание
:
●
Силовой кабель и провод
управления не должны
пересекаться или переплетаться.
●
Дренажный трубопровод должен
быть обвязан с нижней стороны.
обвязочная
лента
соединительный
трубопровод
силовой кабель внутреннего блока
Шаг девятый:
установка
внутреннего блока
на монтажную
пластину
1. Поместите обвязанные трубопроводы в
гильзу
, находящ
ую
ся в стене, и
протяните их через отверстие в стене.
2. Установите внутренний блок на монтажную настенную
пластину
.
3. Заполните
все
зазоры между трубопроводами и отверстием в стене с
помощью герметика.
4. Зафиксируйте трубопровод в стене.
5. Проверьте, надежно ли зафиксирован и плотно прилегает ли внутренний блок к
стене.
Примечание
:
●
Во избежание повреждений и ухудшения проходимости дренажного
трубопровода не допускайте чрезмерный угол его изгиба.
Внутр
енная часть
стены
помещения
Наружная сторона
здания
Гильза
в стене
Герметик
Верхняя шпилька
Нижняя шпилька
настенной монтажной
пластины
Монтаж внутреннего блока
дренажный
трубопровод
