1. Направьте резьбовой штуцер
трубопровода в соответствующий
конус трубопровода.
2. Предварительно закрутите
соединительную гайку руками.
3.
Отрегулируйте крутящий момент, опираясь на следующую Таблицу. Поместите
разводной ключ на штуцер трубопровода и динамометрический ключ – на
соединительную гайку. Зафиксируйте соединительную гайку с помощью
динамометрического ключа.
2. При выборе выхода трубопровода с левой
или правой стороны, пожалуйста, вырежьте
соответствующее отверстие в нижней части
корпуса.
вырежьте
отверстие
с правой
стороны
блока
1. Выход трубопроводов может располага-
ться в разных направлениях: с правой,
правой обратной, левой и левой обратной
стороны блока.
с правой
стороны
блока
с правой
обратной
стороны
блока

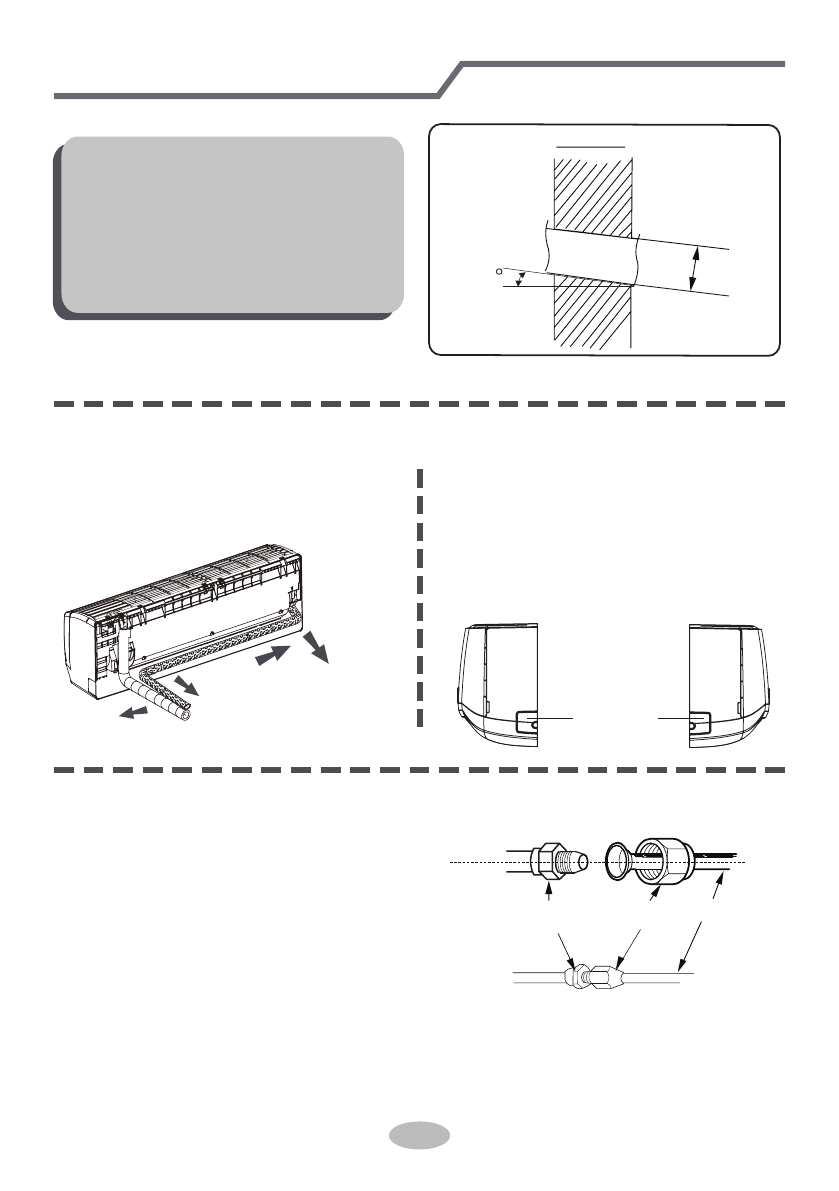

Шаг четвертый: выход трубопроводов
Монтаж внутреннего блока
резьбовой
штуцер
трубопровода
Примечание
:
● Примите необходимые меры по
защите от попадания пыли в
систему во время сверления
отверстия в стене.
● Дюбели не включены в
комплект, поэтому их необходимо
приобрести самостоятельно.
Внутренняя
сторона
помещения
5-10
Наружная
сторона здания
Φ55
/
Φ70
с левой
стороны
блока
с левой
обратной
стороны
блока
с левой
стороны
блока
Шаг пятый: подсоединение трубопроводов
трубопровод
соединитель-
ная гайка
