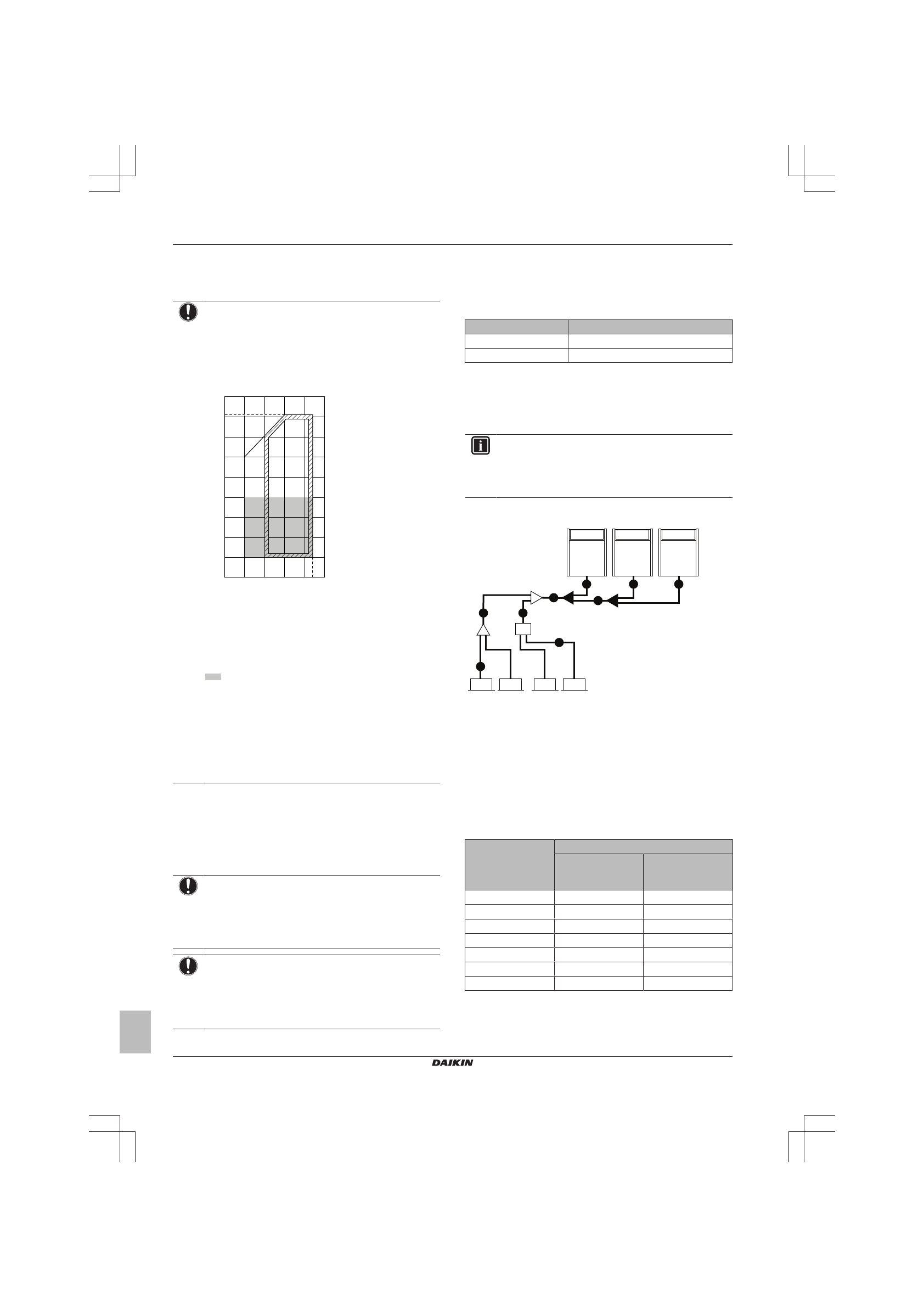

4 Подготовка

Руководство по монтажу и эксплуатации

8

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

4.1.2

Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях

ПРИМЕЧАНИЕ

Если  блок  эксплуатируется  при  низкой  наружной
температуре  в  условиях  повышенной  влажности,
воспользуйтесь  подходящим  оборудованием,  чтобы
держать

выпускные

отверстия

блока

постоянно

свободными.

При работе на обогрев:

T

AO

 (°C WB)

a

b

20

15.5

15

10

5

0

–5

–10

–15

–20

10

15

20

25 27 30

T

AI

(°C DB)

a

Рабочий диапазон прогрева системы

b

Рабочий диапазон

Температура воздуха в помещении T

AI

Наружная температура воздуха T

AO

  Если  предполагается,  что  блок  будет  работать  в

условиях  повышенной  влажности  (>90%)  в  течение
5  дней,  компания  Daikin  рекомендует  дополнительно
установить

комплект

ленточных

электронагревательных  элементов  (EKBPH012T  или
EKBPH020T),  чтобы  дренажные  отверстия  всегда
оставались  свободными.  В  таком  случае  требуется
еще  и  комплект  ленточных  электронагревательных
элементов

для

обогрева

системной

платы

(EKBPHPCBT).

4.2

Подготовка трубопровода
хладагента

4.2.1

Требования к трубопроводам
хладагента

ПРИМЕЧАНИЕ

При  использовании  хладагента  R410A  необходимо
содержать  систему  в  чистоте  и  сухости.  Необходимо
исключить

возможность

попадания

в

систему

посторонних  веществ  и  примесей  (в  том  числе
минеральных масел и влаги).

ПРИМЕЧАНИЕ

Трубки  и  прочие  детали,  работающие  под  давлением,
должны  быть  пригодными  к  работе  с  хладагентом.
Используйте  бесшовные  детали  из  меди,  подвергнутой
фосфорнокислой  антиокислительной  обработке  для
хладагента.

▪ Загрязнение  внутренних  поверхностей  трубок  (в  том  числе

маслами) не должно превышать 30 мг/10 м.

▪ Степень  твердости:  используйте  трубки,  степень  твердости

которых  соотносится  с  их  диаметром,  как  показано  в  таблице
ниже.

Ø трубки (мм)

Степень твердости материала труб

≤15,9

O (закаленный)

≥19,1

1/2H (средней твердости)

▪ Необходимо  учитывать  все  расстояния  и  значения  длины

трубок  (см.  раздел  о  длине  трубок  в  справочном  руководстве
для монтажника).

4.2.2

Как подобрать трубки по размеру

ИНФОРМАЦИЯ

При

использовании

внутренних

блоков

FXTQ

действуют

другие

требования.

См.

раздел

"4.2.4  Требования  в  случае  использования  внутренних
блоков FXTQ" на стр. 10

.

Чтобы  определить  размеры  трубок,  см.  приведенные  далее
таблицы и иллюстрацию (только как ориентир).

A

B

B

B

C

D

F

G

E

x

y

b

a

3

1

2

4

5

1,2

Внутренний блок VRV DX

3

Блок BP

4,5

Внутренний блок RA DX

a,b

Комплект разветвления для внутренних блоков

x,y

Комплект трубок для подсоединения нескольких
наружных блоков

A, B, C: Трубопровод между наружным блоком
и (первым) комплектом разветвления
трубопровода хладагента

Выбирайте  по  следующей  таблице  в  соответствии  с  типом
производительности  наружных  блоков,  подсоединенных  по
нисходящей.

Тип

производительнос

ти наружного

блока (HP)

Внешний диаметр трубопровода (мм)

Трубопровод

газообразного

хладагента

Трубопровод

жидкого

хладагента

8

19,1

9,5

10

22,2

9,5

12~16

28,6

12,7

18~22

28,6

15,9

24

34,9

15,9

26~34

34,9

19,1

36~54

41,3

19,1
