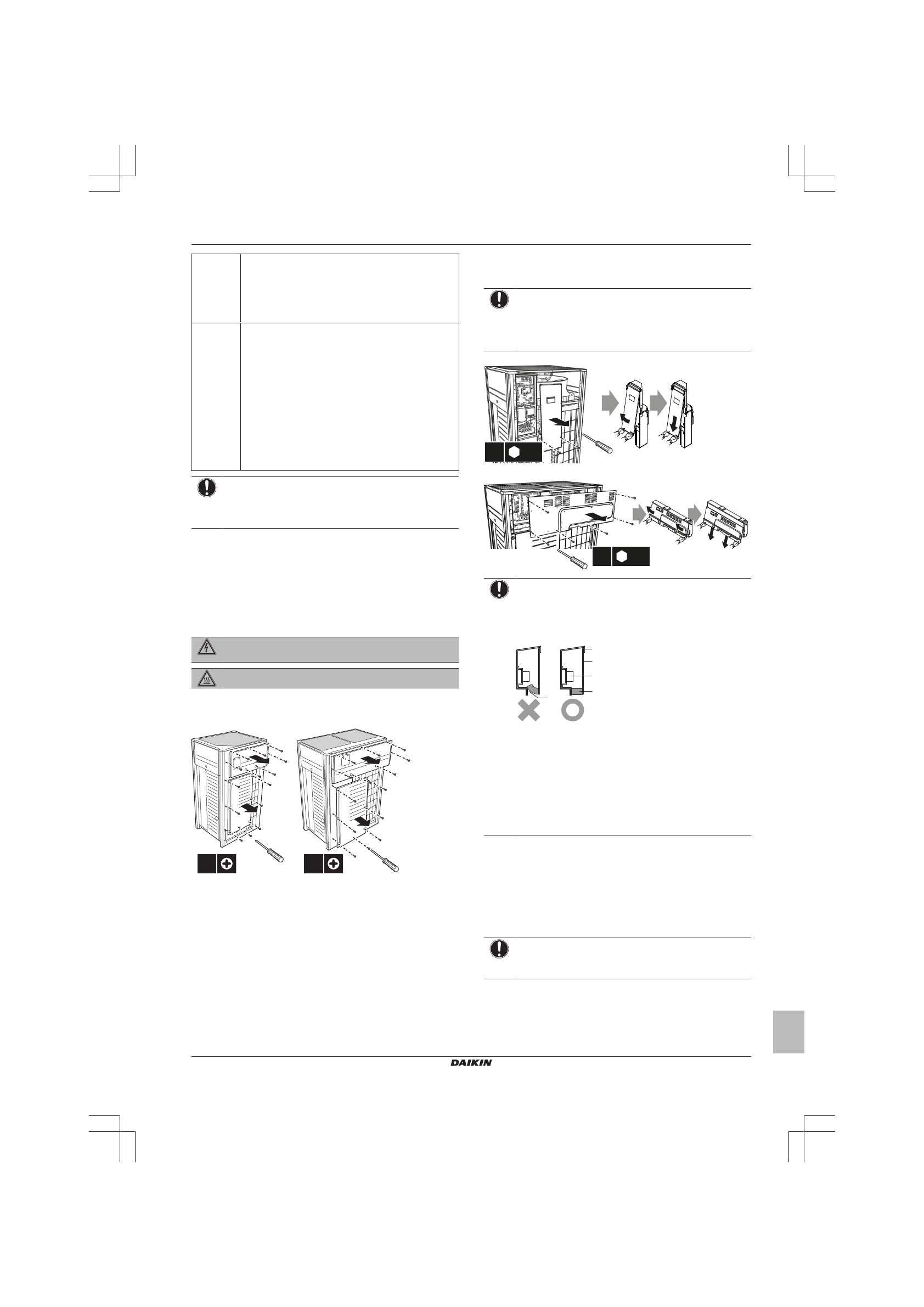

5 Монтаж

Руководство по монтажу и эксплуатации

13

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

Формула

Для расчета сложите значения минимального тока
каждого используемого блока (по приведенной
выше таблице), умножьте результат на 1,1 и
выберите ближайшее (в сторону увеличения)
значение рекомендованного номинального тока
предохранителя.

Пример

Объединение RXYQ30 с использованием RXYQ8,
RXYQ10 и RXYQ12.

▪ Минимальный ток цепи RXYQ8=16,1 A

▪ Минимальный ток цепи RXYQ10=22,0 A

▪ Минимальный ток цепи RXYQ12=24,0 A

Соответственно, минимальный ток цепи
RXYQ30=16,1+22,0+24,0=62,1 A

Умножив этот результат на 1,1 (62,1×1,1), получим
68,31 A, соответственно рекомендуемый
номинальный ток предохранителей будет равен

80

А

.

ПРИМЕЧАНИЕ

Если  используются  размыкатели  цепи  электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300 мА.

5

Монтаж

5.1

Открытие агрегата

5.1.1

Как вскрыть наружный блок

ОПАСНО!  РИСК  ПОРАЖЕНИЯ  ЭЛЕКТРИЧЕСКИМ
ТОКОМ

ОПАСНО! РИСК ОЖОГОВ

Чтобы  получить  доступ  к  блоку,  необходимо  открыть  передние
панели следующим образом:

14×

14×

8~12 HP

14~20 HP

После  того,  как  передние  панели  будут  открыты,  можно
получить доступ к блоку электрических компонентов. См. раздел

"5.1.2  Как  открыть  блок  электрических  компонентов  наружного
блока" на стр. 13

.

Для  проведения  технического  обслуживания  необходим  доступ
к  кнопкам  на  основной  плате.  Чтобы  получить  доступ  к  этим
кнопкам,  крышку  блока  электрических  компонентов  открывать
не  нужно.  См.  раздел

"6.1.3  Доступ  к  элементам  местных

настроек" на стр. 28

.

5.1.2

Как открыть блок электрических
компонентов наружного блока

ПРИМЕЧАНИЕ

Открывая  крышку  блока  электрических  компонентов,
не  прилагайте  чрезмерных  усилий.  Чрезмерное  усилие
может  деформировать  крышку,  что  повлечет  за  собой
проникновение воды и отказ оборудования.

2×

8~12 HP

SW8

6×

14~20 HP

SW8

ПРИМЕЧАНИЕ

Закрывая  крышку  блока  электрических  компонентов,
следите  за  тем,  чтобы  уплотнительный  материал  на
обратной  стороне  снизу  крышки  не  захватывался  и  не
загибался внутрь.

a

b
c
d

e

a

 Крышка блока электрических компонентов

b

 Передняя сторона

c

 Клеммная колодка электропитания

d

 Уплотнительный материал

e

 Возможно проникновение влаги и грязи

X

 Недопустимо

O

 Допустимо

5.2

Монтаж наружного агрегата

5.2.1

Подготовка монтажной конструкции

Проследите

за

тем,

чтобы

основание,

на

которое

устанавливается  блок,  было  достаточно  прочным  –  это
позволит избежать излишних шумов и вибрации.

ПРИМЕЧАНИЕ

Если  высоту  установки  блока  необходимо  увеличить,
не ставьте на подставки только углы блока.
