Русский
17
Нетканый материал (15)
Начните
приклеивание от
линии окончания
радиуса.
< Способ приклеивания нетканого материала (15) >
Клеммная колодка
источника питания
(X2M)

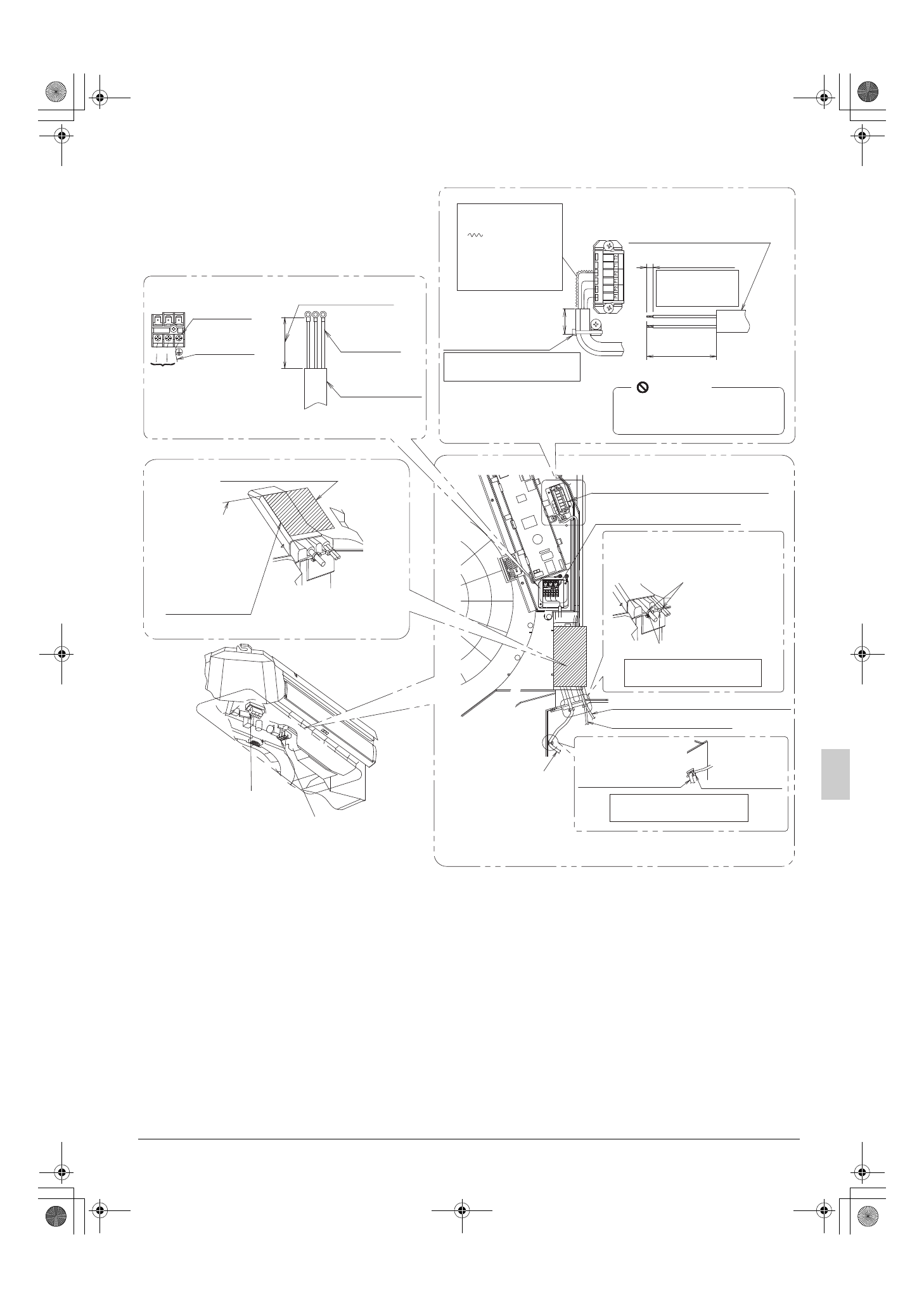

Рис. 38
Клеммная колодка для проводки
пульта дистанционного управления/
проводки цепи передачи (X1M)
Клеммная колодка источника
питания (X2M)
Зажим (4) (принадлежность)
Проводка пульта дистанционного управления
Проводка цепи передачи
Проводка источника
питания ·
Провод заземления
< Проводка источника питания · Проводка заземления · Проводка
пульта дистанционного управления · Проводка цепи передачи >
Зажим (4)
(принадлежность)
Проводка источника
питания ·
Провод заземления
Зажим (4)
(принадлежность)
< Проводка пульта
дистанционного управления ·
Проводка цепи передачи >
Запрещено
(Норма зачищения оболочки)
Примерно 7 мм
Контакт
заземления
60–80мм
Проводка
заземления
(Норма зачищения
оболочки)
Проводка
источника
питания
Покрытая
оболочкой часть
Проводка
заземления
< Проводка источника питания · Провод заземления >
L N
После фиксации проводки
отрежьте лишнюю часть.
Часть проводки,
отмеченная знаком
“ ”, должна быть
выполнена
надлежащим
образом, чтобы она
не была натянута.
После оголения
крышки перекрутите
проводку.
• Не подсоединяйте проводку
источника питания (высокое
напряжение).
Скрепите проводку источника
питания и заземляющую проводку,
и пульт дистанционного управления
и проводку цепи передачи.
После фиксации проводки
отрежьте лишнюю часть.
После фиксации проводки
отрежьте лишнюю часть.
Клеммная колодка
для проводки пульта
дистанционного
управления/проводки
цепи передачи (X1M)
Покрытая оболочкой часть
проводки пульта
дистанционного управления
или проводка цепи передачи
Рекомендация по
приклеиванию
нетканого
материала (15)
10–40мм
30–35мм
