Русский

18

3D079560-1C

FXHQ32 • 63 • 100AVEB

A1P

C105

F1U

HAP

KPR

M1F

M1S

PS

R1T

R2T

R3T

V1R

X1M

X2M

Y1E

Z1F

X15A

X24A

X25A

X33A

X35A

ПЕЧАТНАЯ ПЛАТА

КОНДЕНСАТОР

ПРЕДОХРАНИТЕЛЬ

(T, 3,15A, 250В)

МИГАЮЩАЯ ЛАМПА

(МОНИТОР

ОБСЛУЖИВАНИЯ ЗЕЛЕНЫЙ)

МАГНИТНОЕ РЕЛЕНЫЙ

(ДРЕНАЖНАЯ ТРУБА)

ДВИГАТЕЛЬ (ВНУТРЕННИЙ

BEHTИЛЯТОР)

ДВИГАТЕЛЬ

(ПОВОРАЧИВАЮЩЕЕСЯ ЛЕЗВИЕ)

СХЕМА ЭЛЕКТРОПИТАНИЯ

ТЕРМИСТОР (ВОЗДУХ)

ТЕРМИСТОР (ЗМЕЕВИК)

ТЕРМИСТОР (ЗМЕЕВИК)

ДИОДНЫЙ МОСТ

КЛЕММНАЯ КОЛОДКА

КЛЕММНАЯ КОЛОДКА

ЭЛЕКТРОННЫЙ

РЕГУЛИРОВОЧНЫЙ ВЕНТИЛЬ

ФИЛЬТР ШУМА

РАЗЪЕМ (ПОПЛАВКОВОЕ

РЕЛЕ УРОВНЯ)

РАЗЪЕМ (БЕСПРОВОДНОЙ

ПУЛЬТ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ)

РАЗЪЕМ (ДРЕНАЖНАЯ ТРУБА)

РАЗЪЕМ (ПЕРЕХОДНИК ДЛЯ

ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ)

РАЗЪЕМ

(ПИТАНИЕ АДАПТЕРА)

ПЕЧАТНАЯ ПЛАТА

ПЕЧАТНАЯ ПЛАТА

НАЖИМНАЯ КНОПКА

(ВКЛ/ВЫКЛ)

КОНТРОЛЬНАЯ ЛАМПА

(ВКЛ - КРАСНЫЙ)

КОНТРОЛЬНАЯ ЛАМПА

(ТАЙМЕР - ЗЕЛЕНЫЙ)

КОНТРОЛЬНАЯ ЛАМПА

(ЗНАК ФИЛЬТРА - КРАСНЫЙ)

КОНТРОЛЬНАЯ ЛАМПА

(РАЗМОРАЖИВАНИЕ -

ОРАНЖЕВЫЙ)

СЕЛЕКТОРНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

(ОСНОВНОЙ/СУББЛОК)

СЕЛЕКТОРНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

(НАСТРОЙКА

БЕСПРОВОДНОГО АДРЕСА)

A2P

A3P

BS1

H1P

H2P

H3P

H4P

SS1

SS2

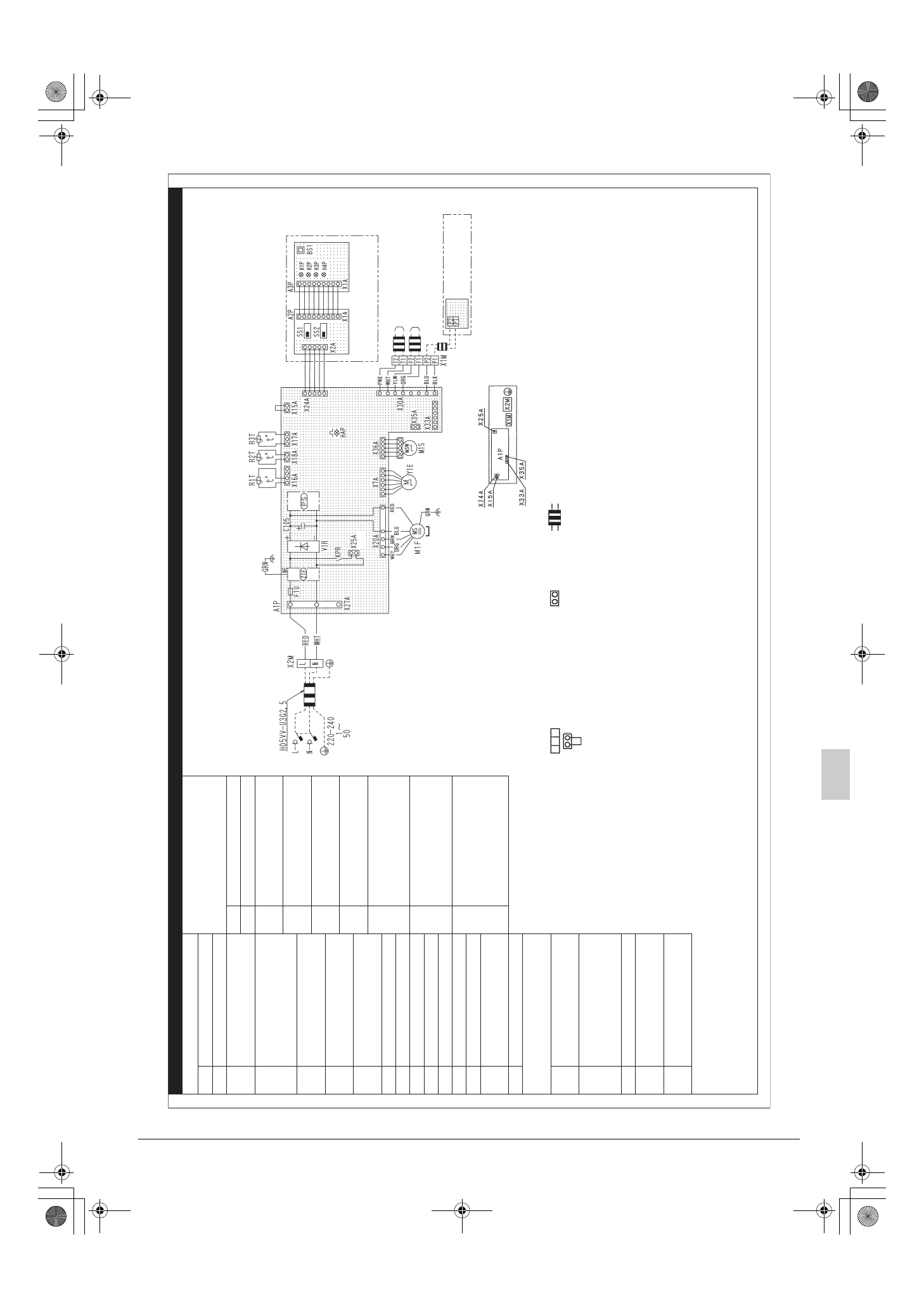

СХЕМА ЭЛЕКТРИЧЕСКОГО МОНТАЖА

РАЗЪЕМ ДЛЯ

ДОПОЛНИТЕЛЬНЫХ ДЕТАЛЕЙ

ВНУТРЕННИЙ БЛОК

2. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ЦЕНТРАЛЬНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПОДСОЕДИНИТЕ ЕГО К

БЛОКУ В СООТВЕТСТВИИ С ПРИЛАГАЕМЫМ РУКОВОДСТВОМ ПО УСТАНОВКЕ.

3.

Х15А, Х25А ПОДСОЕДИНЯЮТСЯ ПРИ ИСПОЛЬЗОВАНИИ КОМПЛЕКТА ПОДЪЕМА ДРЕНАЖА. В СООТВЕТСТВИИ С ПРИКРЕПЛЕННЫМ РУКОВОДСТВОМ ПО МОНТАЖУ.

4.

В СЛУЧАЕ ПЕРЕКЛЮЧЕНИЯ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ПУЛЬТА. СМ. РУКОВОДСТВО ПО МОНТАЖУ, ПРИКРЕПЛЕННОЕ К ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.

5.

СИМВОЛЫ ОБОЗНАЧАЮТСЯ СЛЕДУЮЩИМ ОБРАЗОМ: BLK: ЧЕРНЫЙ  RED: КРАСНЫЙ  BLU: СИНИЙ  WHT: БЕЛЫЙ   YLW: ЖЕЛТЫЙ  GRN: ЗЕЛЕНЫЙ  ORG: ОРАНЖЕВЫЙ  BRN: KOPИЧНEBЫЙ.

6.

ОТОБРАЖАЕТСЯ ТОЛЬКО В СЛУЧАЕ ЗАЩИЩЕННЫХ ТРУБ. ПРИ ОТСУТСТВИИ ЗАЩИТЫ ИСПОЛЬЗУЙТЕ Н07RN-F.

7.

ПРИ ПОДСОЕДИНЕНИИ ПРОВОДОВ, ПОДВОДИМЫХ СНАРУЖИ, ВОЗМОЖЕН ВЫБОР ОПЕРАЦИИ УПРАВЛЕНИЯ  ПРИНУДИТЕЛЬЫМ ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ. СМ.  РУКОВОДСТВО ПО МОНТАЖУ ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ.

: КЛЕММНАЯ КОЛОДКА             : РАЗЪЕМ                 :  МЕСТНАЯ ПРОВОДКА

: РАЗЪЕМ ЦЕПИ КОРОТКОГО ЗАМЫКАНИЯ

1.

ПРИМЕЧАНИЯ

8

БЕСПРОВОДНОЙ ПУЛЬТ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

(БЛОК ПРИЕМНИКА/ДИСПЛЕЯ)

3

5

6

4

1

2

2

7

В

Гц

Рис

. 36
