Русский
10
Монтаж
внутреннего
агрегата
•

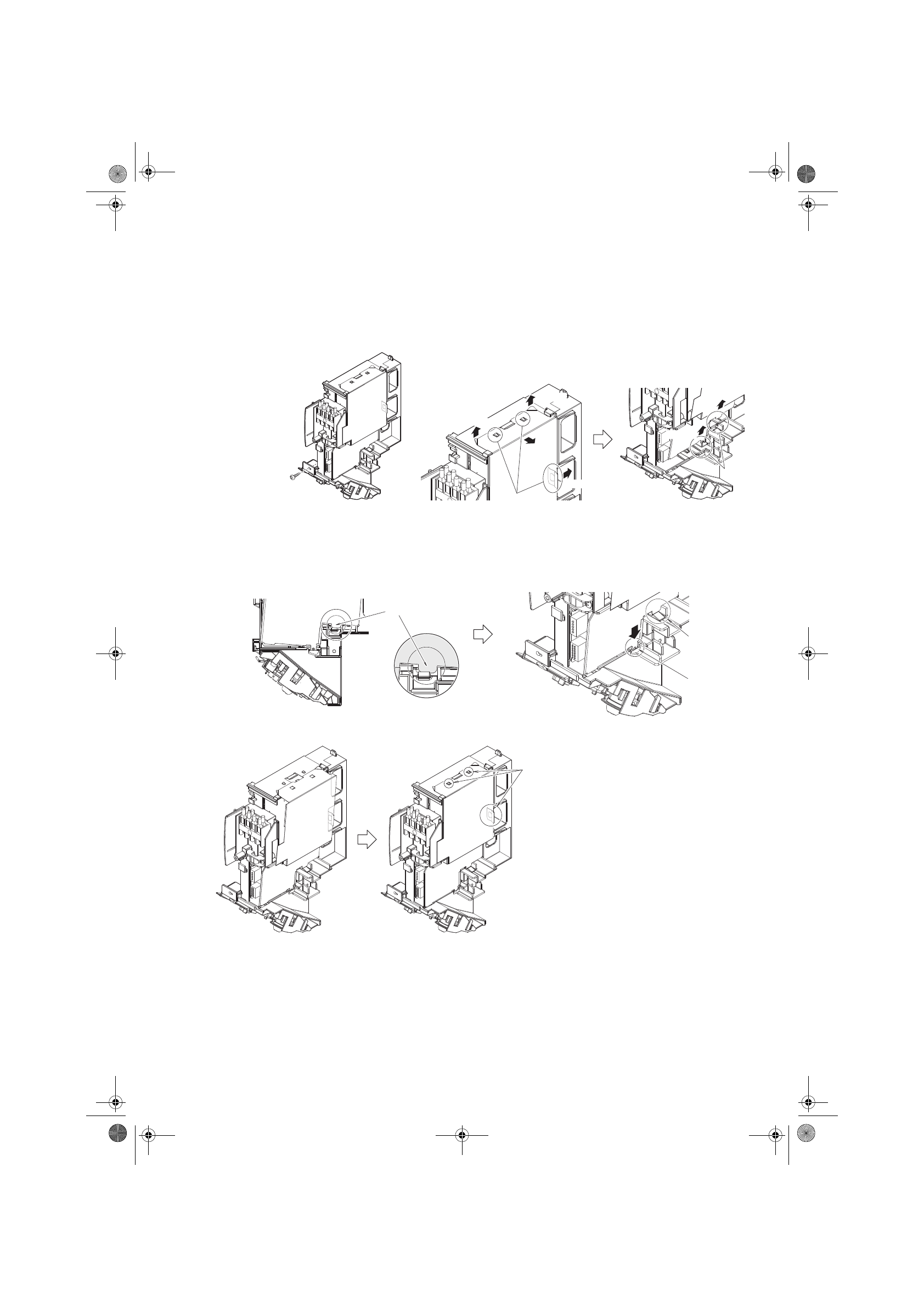

Способы
снятия
металлической
пластины
крышки
электропроводки
1)
Снимите
переднюю
решетку
.
2)
Снимите
блок
электропроводки
. (1
винт
).
3)
Потяните
2
расположенных
сверху
отогнутых
уголка
металлической
пластины
крышки
электропроводки
вверх
и отсоедините
3
выступа
.
4)
Сдвиньте
металлическую
пластину
крышки
электропроводки
вверх
и
освободите
2
выступа
на
нижней
стороне
.
•
Способы
установки
металлической
пластины
крышки
электропроводки
Установите
металлическую
пластину
крышки
электропроводки
,
как
показано
ниже
.
1)
Наклоните
металлическую
пластину
крышки
электропроводки
,
как
показано
на
рисунке
,
и
закрепите
выступ
(1)
на
нижней
стороне
блока
электропроводки
.
2)
Закрепите
выступ
(2)
на
нижней
стороне
металлической
пластины
крышки
электропроводки
.
3)
Нажмите
на
верхнюю
часть
металлической
пластины
крышки
электропроводки
и
зафиксируйте
3
выступа
.
3) Потяните 2 расположенных сверху
отогнутых уголка крышки электропроводки
из листового металла вверх
и освободите 3 выступа.
4) Сдвиньте крышку электропроводки
из листового металла и освободите
2 выступа на нижней стороне.
Потянуть
Потянуть
Сдвинуть
Потянуть
Выступ
Винт
2) Снимите блок
электропроводки
(1 винт).
Выступ
Сдвинуть
Сдвинуть
Выступ
(1)
Выступ
(1)
Выступ
(2)
Выступ
