Русский
14
ПРЕДУПРЕЖДЕНИЕ
При
выполнении
проводки
аккуратно
укладывайте
провода
таким
образом
,
чтобы
крышку
блока
управления
можно
было
легко
закрепить
.
Если
крышка
блока
управления
не
установлена
на
своем
месте
,
провода
могут
выгнуться
вверх
или
могут
быть
зажаты
между
блоком
управления
и
плитой
,
вследствие
чего
возможно
поражение
электрическим
током
или
возгорание
.
•
Если
крышка
,
закрывающая
отверстие
вывода
трубопровода
,
вырезана
,
а
само
отверстие
используется
для
вывода
проводки
,
после
подключения
проводки
установите
крышку
обратно
.
•
Заделайте
зазор
вокруг
проводов
шпатлевкой
и
изоляционным
материалом
(
приобретается
на
месте
).
(
Если
во
внутренний
блок
попадут
насекомые
или
мелкие
животные
,
внутри
блока
управления
возможно
возникновение
короткого
замыкания
.)
•
Если
низковольтная
проводка
(
пульта
дистанционного
управления
)
и
высоковольтная
проводка
(
цепи
передачи
,
заземления
)
заводятся
во
внутренний
блок
через
одно
отверстие
,
на
них
возможно
воздействие
электрических
помех
(
внешних
),
что
может
стать
причиной
неисправности
или
выхода
из
строя
.
•
Вне
внутреннего
блока
сохраняйте
расстояние
между
низковольтной
(
пульта
дистанционного
управления
)
и
высоковольтной
проводкой
(
цепи
передачи
,
заземления
)
не
менее
50
мм
.
Если
эти
проводки
расположены
вместе
,
на
них
возможно
воздействие
электрических
помех
(
внешних
),
что
может
стать
причиной
неисправности
.

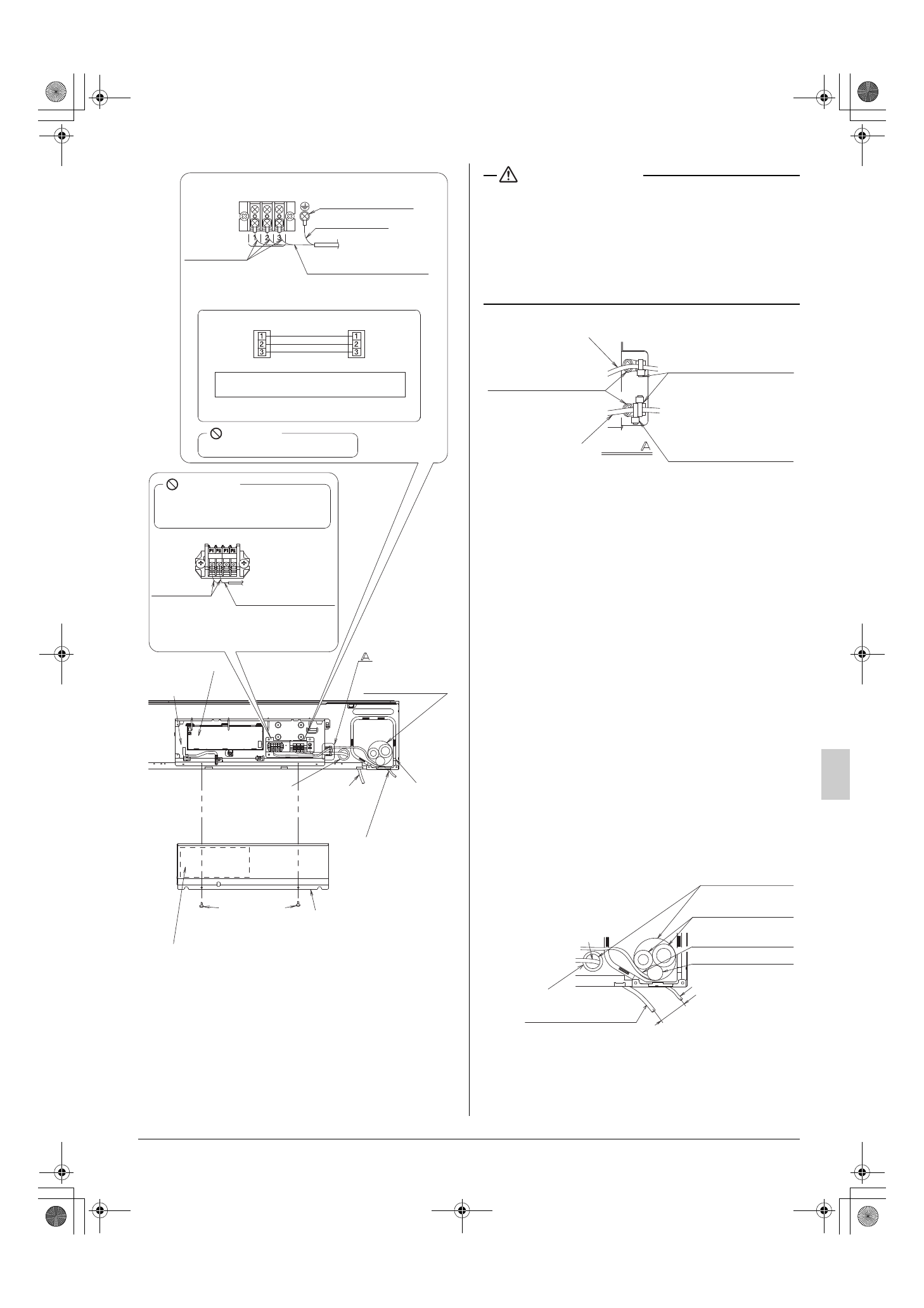

Шнур пульта
дистанционного управления
(полярность отсутствует)
R10 или больше
Клеммная коробка (X2M)
R10 или больше
Способ соединения соединительной
проводки и проводки заземления
R10 или больше
Контакт заземления
Наружный блок
Внутренний блок
Клеммная коробка
Клеммная коробка
Номера клемм наружного и внутреннего
блоков должны совпадать
Способ соединения
соединительной проводки
Способ соединения проводки пульта
дистанционного управления
Отверстие ввода
проводки
Крышка задней
входной трубы
Шнур пульта
дистанционного
управления
Вырежьте выбивное
отверстие и вставьте
резиновую втулку
(10) (дополнительная
принадлежность)
Печатная
плата
Блок
управления
Этикетка со
схемой проводки
(сзади)
Винты крышки
блока управления
(2 шт.)
Крышка блока
управления
Соединительная
проводка и
проводка
заземления
Соединительная проводка и
проводка заземления
Клеммная коробка (X1M)
Запрещено
• Запрещается отсоединять проводку
источника питания.
• Запрещается спаивать провода.
Запрещено
• Запрещается спаивать провода.
Шнур пульта дистанционного
управления
(1) Установите крепление
на вводе проводки.
Провод питания и
провод заземления
ДЕТАЛЬ
Крепление проводки (11)
(дополнительная
принадлежность)
Зажим (4) (дополнительная
принадлежность)
Зажим (4) (дополнительная
принадлежность)
(3) Изогните провод
источника питания и
провод заземления
чтобы они плотно
вошли в зажимы
клеммной колодки.
(2) Зафиксируйте провод в
креплении с помощью зажимов
таким образом, чтобы на разъем
клеммной колодки не действовала
сила натяжения.
Шпатлевка или
уплотнительный материал
(приобретается на месте)
Трубопровод хладагента
Шнур пульта
дистанционного управления
Низковольтный провод
Дренажный трубопровод
Зазор 50 мм
Высоковольтный провод
Пластиковая изоляционная трубка (10)
(дополнительная принадлежность)
Соединительная
проводка и проводка
заземления
