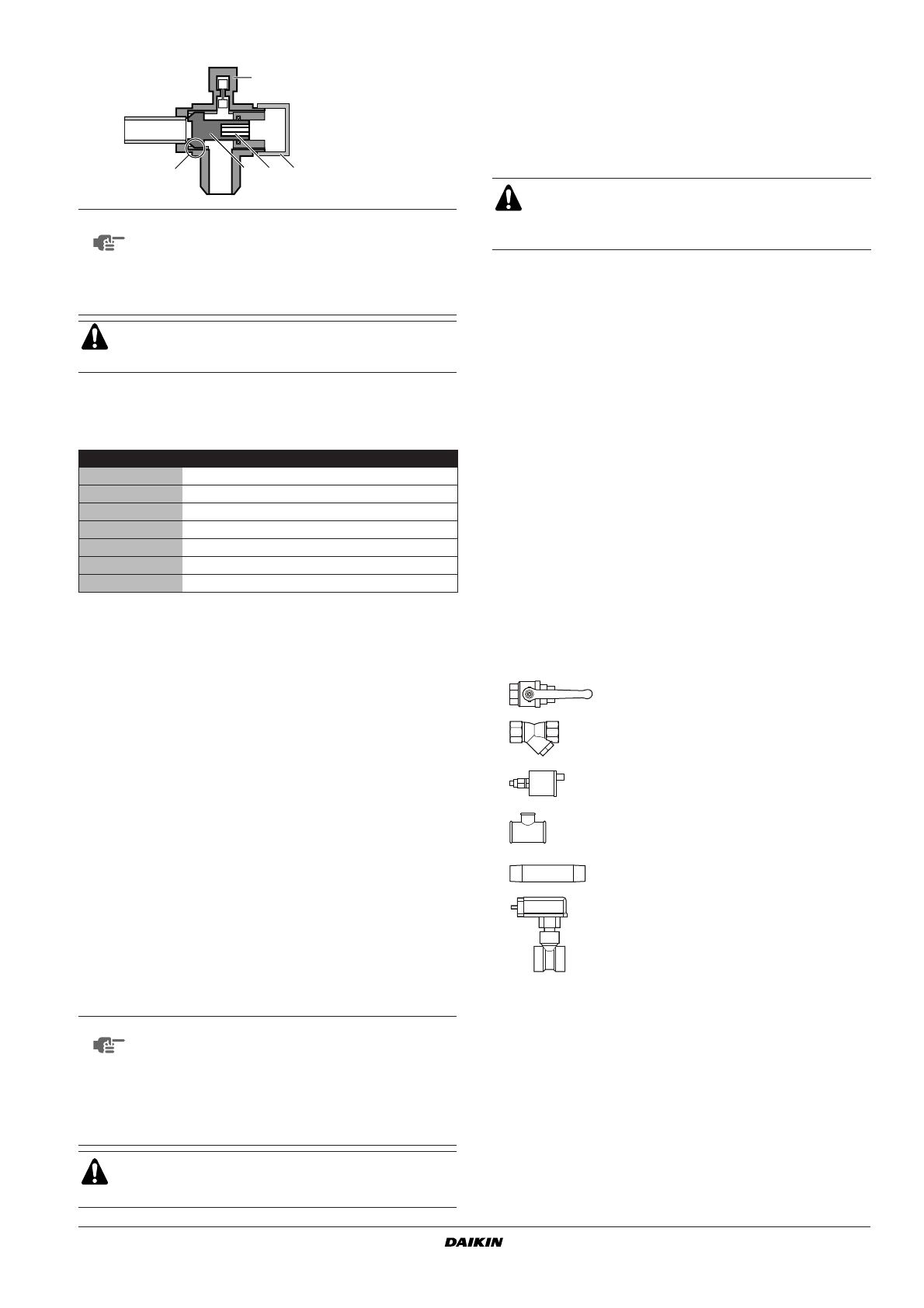

EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61665-1A – 2012.04
Инструкция по монтажу
5
-
Надежно затяните предохранительную крышку.
Заправка блока
Сначала необходимо произвести предварительную заправку
системы в соответствии с приведенной ниже таблицей:
VRC = объем внешнего конденсатора (л)
LLP = длина жидкостного трубопровода (м)
Затем необходимо произвести окончательную заправку
системы
Во время окончательной заправки системы хладагентом
компрессор должен работать.
■
Если после предварительной заправки в смотровом стекле
жидкостного трубопровода будет виден конденсат (что
может быть вызвано перепадом температур), то в систему
необходимо будет добавить дополнительное количество
хладагента в объеме 10% от веса первоначальной
предварительной заправки.
■
Если в смотровом стекле жидкостного трубопровода будут
видны газовые пузырьки, то после завершающей заправки
дополнительного количества хладагента в объеме 10% от веса
первоначальной предварительной заправки его количество
в системе окончательно достигнет необходимого уровня.
■
Если в смотровом стекле жидкостного трубопровода будут
видны пузырьки мгновенно выделяющегося газа,
необходимо будет производить дозаправку до тех пор, пока
не наступит одна из описанных выше ситуаций. Затем
необходимо произвести завершающую заправку
хладагента в объеме 10% от веса его первоначальной
предварительной заправки. Системе необходимо
некоторое время на стабилизацию, что означает, что
заправку хладагента следует производить постепенно.
Проверка контура циркуляции воды
Чиллеры снабжены соединительными элементами для под-
соединения подачи и вывода воды к трубопроводам контура
циркуляции. Прокладка этого контура должна осуществляться
квалифицированными специалистами и проводиться
в
соответствии с общеевропейскими и национальными
стандартами.
Прежде чем продолжить установку чиллера, убедитесь
в соблюдении следующих условий:
■
Дополнительные компоненты, не поставляемые вместе
с агрегатом
1
Должен быть установлен циркуляционный насос, подающий
воду непосредственно в теплообменник.
2
На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить
полный слив воды на время обслуживания или сезонной
остановки.
3
Рекомендуется установить вибропоглощающие устройства
в
контуре воды для предотвращения напряжения
трубопроводов и распространения по ним шумов и
вибраций.
■
Дополнительные трубопроводные элементы,
поставляемые вместе с агрегатом
Дополнительные трубопроводные элементы должны
устанавливаться в систему в соответствии со схемой
трубопроводов, приведенной в инструкции по эксплуатации.
Реле протока должно быть подключено в соответствии
с
электрической схемой. См. также раздел
.
4
В трубопроводе выхода воды из испарителя должно быть
установлено реле протока, не допускающее работу
агрегата при слишком низком расходе воды.
ПРИМЕЧАНИЕ
■
При работе с сервисным портом (5)
используйте заправочный шланг с ниппелем.
■
После затяжки крышки проверьте, чтобы не
было утечки газообразного хладагента.
■
Следите за тем, чтобы во время работы
системы запорный вентиль был открыт.
Не вытесняйте воздух из системы, подавая в нее
хладагент. Дополнительного количества хладагента
для удаления воздуха из системы не предусмотрено.
количество хладагента в системе (кг)
EWLP012
0,9+(0,06xLLP)+(VRCx0,38)
EWLP020
1,5+(0,12xLLP)+(VRCx0,38)
EWLP026
1,7+(0,12xLLP)+(VRCx0,38)
EWLP030
2,0+(0,12xLLP)+(VRCx0,38)
EWLP040
2x[1,5+(0,12xLLP)+(VRCx0,38)]
EWLP055
2x[1,7+(0,12xLLP)+(VRCx0,38)]
EWLP065
2x[2,0+(0,12xLLP)+(VRCx0,38)]
ПРИМЕЧАНИЕ
Не допускайте загрязнения внешнего
конденсатора
– в противном случае система
может оказаться заблокированной. Компания
Daikin не имеет возможности контролировать
динамику загрязнения чужого конденсатора,
подсоединяемого при установке. Тем не менее
сами агрегаты производства компании Daikin
имеют очень строгий порог загрязнения.
Для заправки хладагента используйте запорный
вентиль жидкостного трубопровода. Заправлять
хладагент следует только в жидком состоянии.
5
1
2
3
4
Блок следует использовать только в закрытых
системах водоснабжения. Использование в открытых
системах водоснабжения приведет к избыточной
коррозии водопроводящих труб.
Шаровой вентиль, 2 шт.
Фильтр для воды, 1 шт.
Клапан выпуска воздуха, 1 шт.
Тройник для клапана выпуска воздуха, 1 шт.
Труба реле протока, 2 шт.
Реле протока, 1 шт.
+
Тройник, 1 шт.
