Инструкция по монтажу

4

EWLP012~065KBW1N

Бесконденсаторные чиллеры с водяным охлаждением

4PW61665-1A – 2012.04

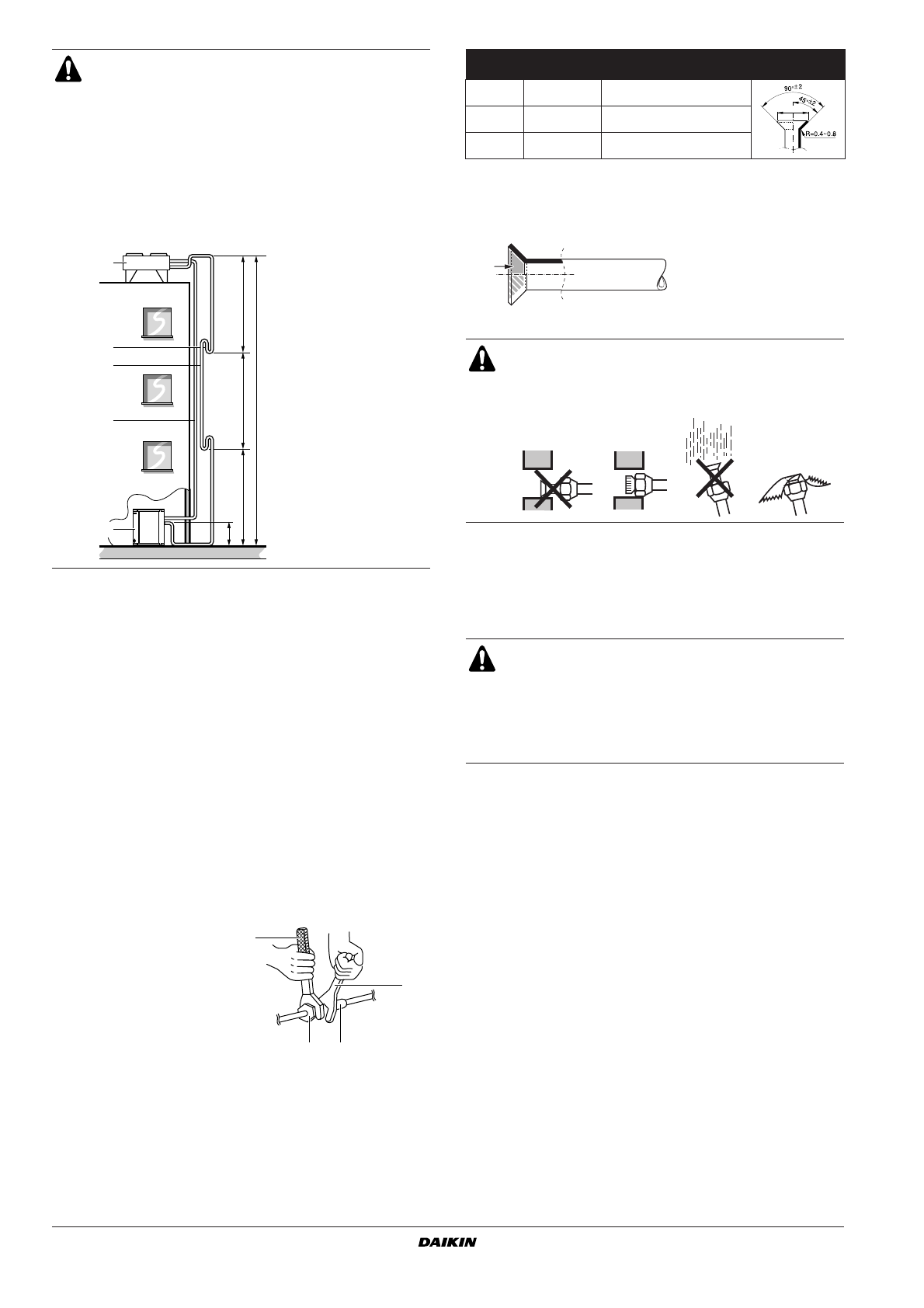

Подключение контура циркуляции хладагента

■

При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с хладагентом
R407C.

■

Инструменты для монтажа:
Убедитесь в том, что при монтаже используются
инструменты (заправочные шланги), пригодные для работ
с холодильным агентом R407C и способные выдержать
давление, исключая попадание в систему минерального
масла SUNISO и влаги.
Вакуумный насос (используйте 2-ступенчатый вакуумный
насос с обратным клапаном):
-

Следите за тем, чтобы вакуумное масло не попадало
в систему, когда насос не работает.

-

Используйте вакуумный насос, способный
вакуумировать до –100,7 кПа (5 торр, –755 мм. рт.ст.).

■

При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа –обычный и динамометрический.

■

Размеры накидных гаек и значения крутящего момента
затяжки приведены в таблице ниже. (Если гайки
перетянуть, то можно повредить развальцованную часть
трубы, что приведет к утечке хладагента.)

■

На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 – 4
оборота рукой.

■

Проверьте соединения труб на утечку газа.

■

Трубопровод нагнетания и жидкостный трубопровод
подсоединяются к внешнему конденсатору через
соединения с накидной гайкой. Диаметры труб см. в
разделе

"Технические характеристики" на странице 2

.

■

длина трубопроводов:

эквивалентная

= 50 м

максимальная высота  = 30 м

Проверка на утечку и вакуумирование

Блоки проверяются на утечку хладагента на заводе.

После подсоединения труб следует с помощью вакуумного
насоса произвести проверку на утечку и удалить воздух из
контура циркуляции хладагента до абсолютного давления 4
мбар.

Откройте запорные вентили в контуре нагнетания
и в контуре жидкого хладагента

1

открытие

-

Снимите предохранительную крышку (1) и с помощью
шестигранного гаечного ключа (3)(JIS B 4648 размером
4 мм) поверните шток (2) против часовой стрелки.

-

Вращайте его до упора.

-

Надежно затяните предохранительную крышку.

2

закрытие

-

Снимите предохранительную крышку и поверните шток
по часовой стрелке.

-

Затягивайте шток до тех пор, пока он не дойдет до
уплотнительной зоны (4) корпуса.

Если бесконденсаторный блок установлен ниже
конденсаторного блока, то возможно следующее:

■

когда блок прекращает работу, масло поступает
обратно на нагнетание компрессора. Из-за этого
при запуске блока может произойти
гидравлический удар.

■

интенсивность циркуляции масла будет снижена

Чтобы предотвратить эти неприятности, через
каждые 10 м по длине трубопровода нагнетания
следует установить масляные ловушки, если разность
уровней установки блоков превышает 10 м.

1

Динамометрический
ключ

2

Гаечный ключ

3

Соединение труб

4

Накидная гайка

10 m

10 m

10 m

30 m

A

2

5

3

4

1

1

внешний
конденсатор

2

внутренний чиллер

3

трубопровод
нагнетания

4

масляная ловушка

5

жидкостный
трубопровод

A>0 m

2

3

1

4

Диаметр

труб

Момент

затяжки

Размеры развальцованного

торца трубы A (мм)

Форма

развальцовки

Ø

9,5

33~39 Н•м

12,0~12,4

Ø

12,7

50~60 Н•м

15,4~15,8

Ø

19,1

97~110 Н•м

22,9~23,3

Будьте внимательны, проводя трубопроводы
хладагента сквозь отверстие в стене: в них не должны
попасть пыль и влага. Защитите концы труб
с помощью заглушек или заклейте их липкой лентой.

В целях защиты труб от сажи на время сварки их
необходимо заполнить N

2

.

На участке трубопровода впрыска жидкого
хладагента между внешним конденсатором
и

компрессором не должно быть никаких

блокирующих устройств (запорных вентилей,
электромагнитных клапанов и т.п.).

A
