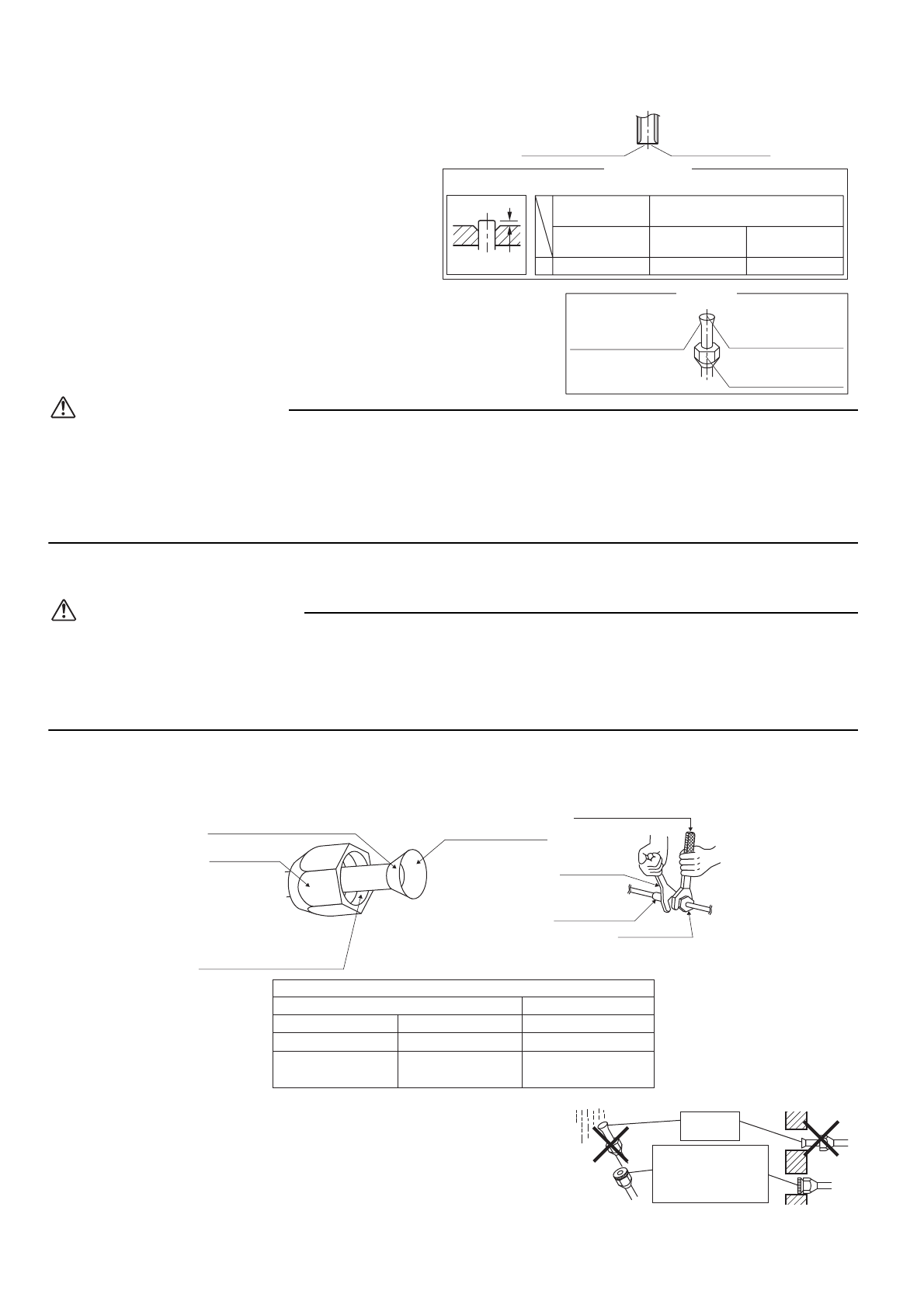

Монтаж трубопровода хладагента
1.
Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
• Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы
агрегатов.
• Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
• Для обеспечения гарантии срока службы данного блока R32 на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
2.
Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за
ухудшения свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R32)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных
гаек и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их с
помощью динамометрических ключей.
2-1. Предостережения относительно обращения
с трубами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
A
A
Ɉɬɪɟɠɶɬɟɬɨɱɧɨ
ɩɨɞɩɪɹɦɵɦɭɝɥɨɦ
ɍɞɚɥɢɬɟɡɚɭɫɟɧɰɵ
Ɋɚɡɜɚɥɶɰɨɜɤɚ
ɍɫɬɚɧɨɜɢɬɟɬɨɱɧɨɜɩɨɥɨɠɟɧɢɟɩɨɤɚɡɚɧɧɨɟɧɢɠɟ
Ɇɚɬɪɢɰɚ
±ɦɦ
Ɂɚɠɢɦɧɨɝɨɬɢɩɚ
ȼɚɥɶɰɨɜɨɱɧɵɣ
ɢɧɫɬɪɭɦɟɧɬɞɥɹ5
±ɦɦ
Ɂɚɠɢɦɧɨɝɨɬɢɩɚ
ɠɟɫɬɤɨɝɨɬɢɩɚ
±ɦɦ
ɋɤɪɵɥɶɱɚɬɨɣɝɚɣɤɨɣ
ɤɨɦɩɚɧɢɢ,PSHULDO
Ɉɛɵɱɧɵɣɜɚɥɶɰɨɜɨɱɧɵɣɢɧɫɬɪɭɦɟɧɬ
ɇɚɜɧɭɬɪɟɧɧɟɣ
ɜɚɥɶɰɨɜɨɱɧɨɣ
ɩɨɜɟɪɯɧɨɫɬɢɧɟ
ɞɨɥɠɧɨɛɵɬɶɬɪɟɳɢɧ
Ʉɨɧɟɰɬɪɭɛɵɞɨɥɠɟɧ
ɛɵɬɶɪɚɡɜɚɥɶɰɨɜɚɧ
ɪɚɜɧɨɦɟɪɧɨɚɛɫɨɥɸɬɧɨ
ɤɪɭɝɥɨɣɮɨɪɦɵ
ɍɛɟɞɢɬɟɫɶɱɬɨ
ɭɫɬɚɧɨɜɥɟɧɚɧɚɤɢɞɧɚɹ
ɝɚɣɤɚ
Ʉɨɧɬɪɨɥɶ
Не наносите фреоновое
масло на наружную поверхность.
Накидная гайка
Нанесите фреоновое
масло на внутреннюю
поверхность раструба.
Не наносите фреоновое масло
на внутреннюю поверхность
накидной гайки, чтобы не
допустить затяжки с чрезмерным
крутящим моментом.
[Нанесение масла]
Соединение труб
Накидная гайка
Гаечный ключ
[Затяжка]
1/4 дюйма
3/8 дюйма
1/2 дюйма
Класс 15, 20, 25, 35 Класс 42, 50, 60, 71
Динамометрический ключ
Момент затяжки накидной гайки
Газовая сторона
32,7–39,9 Н • м
(330–407 кгс • см)
49,5–60,3 Н • м
(505–615 кгс • см)
14,2–17,2 Н • м
(144–175 кгс • см)
Жидкостная сторона
Стена
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить попадание
загрязнений или воды.
Установите
колпачок.
Дождь
