9
Русский

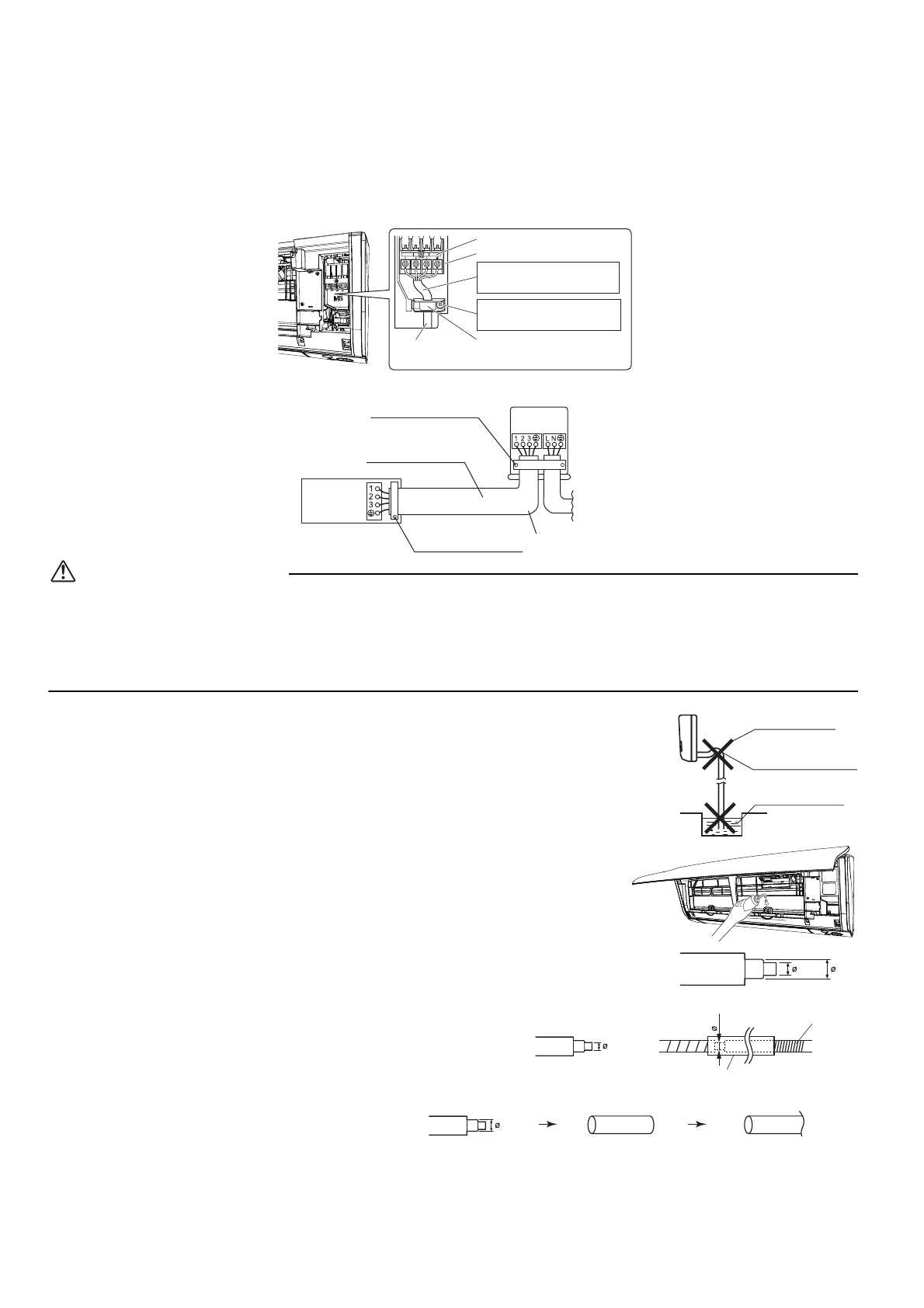

Монтаж внутреннего агрегата
4.
Проводка
1) Удалите изоляцию с концов проводов (15 мм).
2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного
агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.
3) Подсоедините провода заземления к соответствующим клеммам.
4) Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью фиксатора.
5) Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести к поражению электрическим током или возгоранию.
• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
5.
Дренажный трубопровод
1) Подсоедините дренажный шланг, как показано справа.
2) Снимите воздушные фильтры и налейте немного воды в дренажный поддон,
чтобы убедиться в том, что вода свободно стекает.
3) Если требуется удлинительный шланг или встроенный дренажный трубопровод,
используйте соответствующие свободному концу дренажного шланга детали.
[Изображение свободного конца дренажного шланга]
4) Для удлинения дренажного шланга используйте
имеющийся в продаже удлинительный шланг
с внутренним диаметром 16 мм. Теплоизолируйте
расположенный в помещении участок
удлинительного шланга.
5) Если труба встроенного трубопровода из
жесткого поливинилхлорида (номинальный
диаметр 13 мм) подсоединяется
непосредственно к дренажному
шлангу внутреннего агрегата, используйте
имеющийся в продаже дренажный разъем
(номинальный диаметр 13 мм).
Клеммная колодка
Коробка электрических компонентов
Фиксатор проводки
Используйте провод
указанного типа.
Расположите провода так,
чтобы сервисная крышка была
надежно закреплена.
Используйте провода
диаметром 2,0 мм.
H05RN
Надежно закрепите
провода винтами клемм.
Наружный
агрегат
Внутренний
агрегат
Надежно закрепите
провода винтами клемм.
Прочно закрепите фиксатор
проводки, чтобы отсутствовала
внешняя нагрузка на провода.
Дренажный шланг
наклонить вниз.
Сифон не допускается.
Не опускайте конец
шланга в воду.
18
16
16
Дренажный шланг поставляется
с внутренним агрегатом
Дренажный шланг
внутреннего агрегата
16
Удлинительный дренажный шланг
Теплоизоляционная трубка
(приобретается по месту установки)
Имеющийся в продаже
дренажный разъем
(номинальный диаметр 13 мм)
Имеющаяся в продаже труба
из жесткого поливинилхлорида
(номинальный диаметр 13 мм)
Дренажный шланг поставляется
с внутренним агрегатом
18
