Подготовка к монтажу

Подключение к системе HA
(проводной пульт ДУ, центральный пульт ДУ, адаптер беспроводной
сети и т. п.)

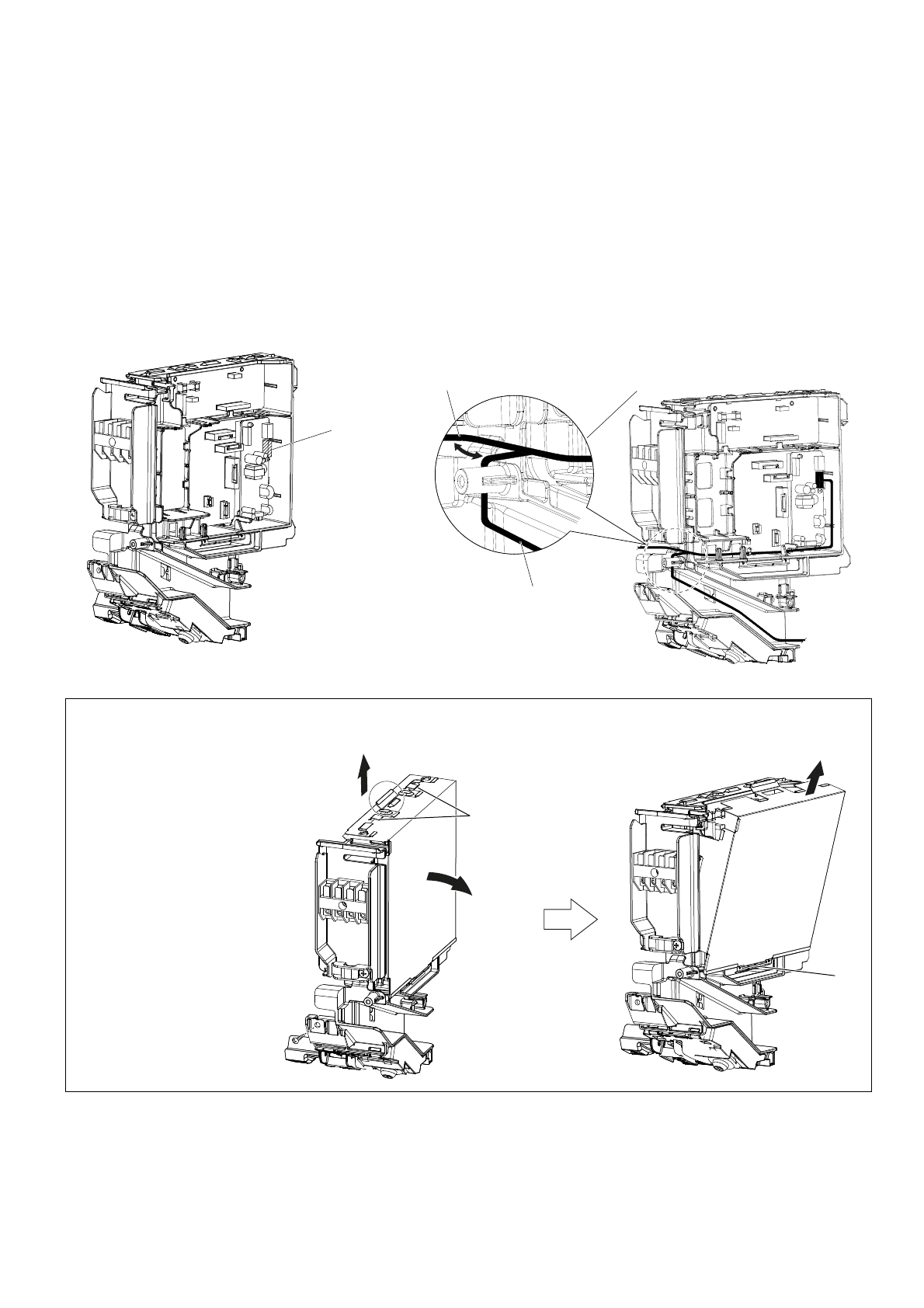

1) Снимите металлическую пластину крышки электропроводки.

(См. раздел

"Способы снятия/установки металлических пластин крышек электропроводки"

2) Прикрепите соединительный кабель к разъему S21 и проложите жгут проводов через показанную на рисунке выемку.
3) Установите крышку электропроводки на место и проложите жгут проводов, как показано на рисунке.

Способы снятия металлической пластины крышки электропроводки

1) Снимите переднюю

решетку.

2) Установите коробку

электрических
компонентов
(1 винт).

3) Потяните два

расположенных
сверху отогнутых
уголка
металлической
пластины крышки
электропроводки
вверх и отсоедините
3 выступа.

*Внешний вид блока может отличаться для классов 20, 25, 35.

Ɋɚɡɴɟɦ+$

(S21)

ɉɪɨɥɨɠɢɬɟɠɝɭɬ
ɩɪɨɜɨɞɨɜɤɚɤ
ɩɨɤɚɡɚɧɨɧɚɪɢɫɭɧɤɟ

ɀɝɭɬɩɪɨɜɨɞɨɜɪɚɡɴɟɦɚ6
ɩɪɨɥɨɠɟɧɧɵɣɞɥɹɚɞɚɩɬɟɪɚ
ɛɟɫɩɪɨɜɨɞɧɨɣɥɨɤɚɥɶɧɨɣɫɟɬɢ
