6-5

Ру

сс

кий

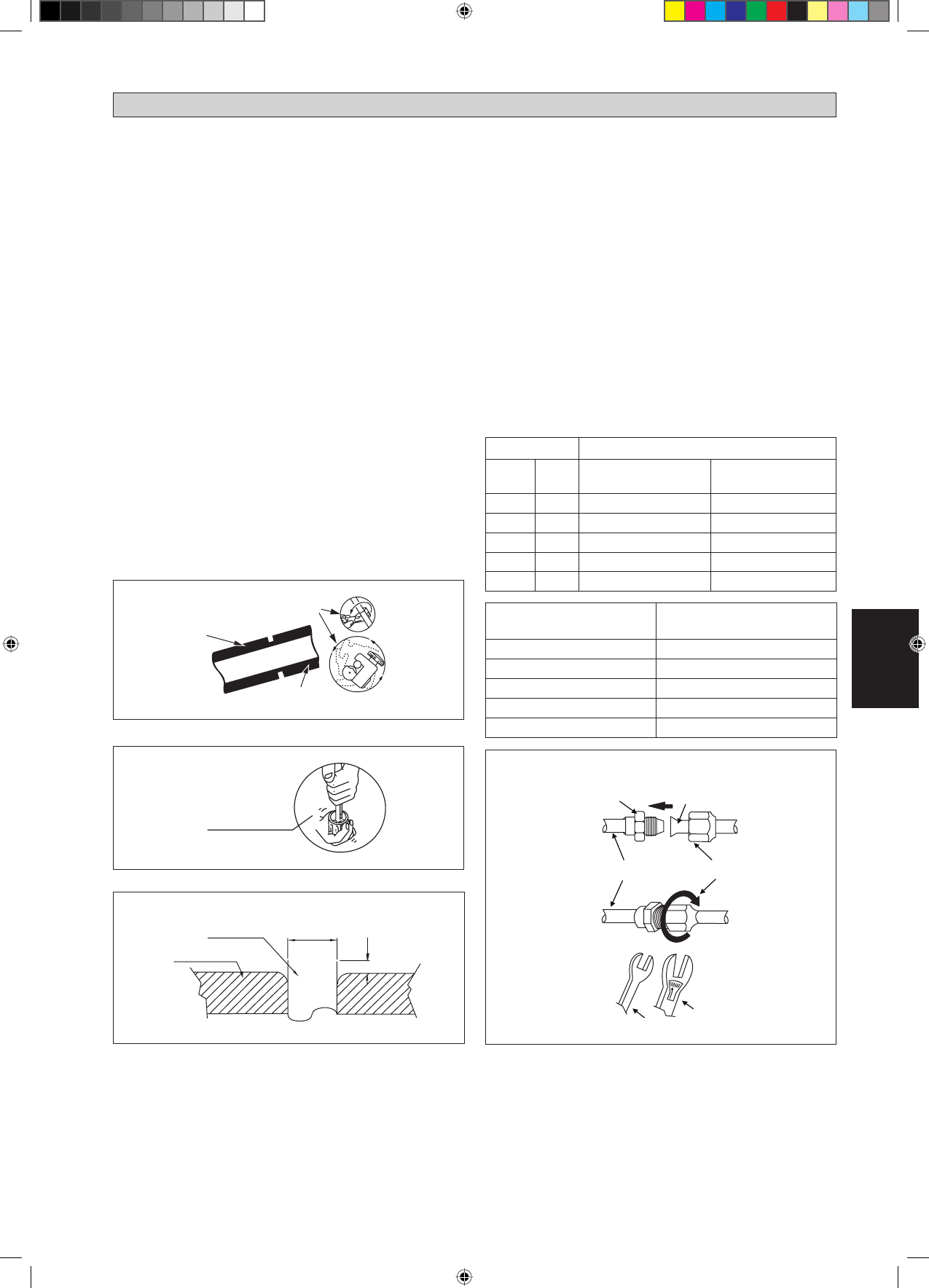

П p o в e д e н и e  Т py б o п p o в o д o в   И   С o e д и н e н и e
Мyфтoй (РaзвaлЬцoвoчнрй Гaйкoй)

Не используйте грязную или поврежденную трубную
обвязку. Если какой-либо трубопровод, испаритель
или конденсатор оказались под воздействием или
были открыты в течение 15 секунд или более, следует
произвести вакуумирование системы. В общем, не
снимайте пластиковое покрытие, резиновые пробки и
латунные гайки с клапанов, штуцеров, труб и радиаторов
до тех пор, пока он не готов для соединения.
Если требуется пайка, то удостоверьтесь, что газ
азот проходит через трубопровод и соединения, где
проводится пайка. Это позволит избежать формирование
копоти на внутренней стороне медных труб.
Режьте трубы постепенно, медленно подавая полотно
ножа. Чрезмерное усилие и глубокий разрез вызовут
деформацию трубы и появление нежелательных
выгибов. Смотрите Pис. A
Уберите заусенцы с краев среза трубы съемником
как показано на Pис. B. Это позволит избежать
н е р о в н о с т и   н а   ра з в а л ь ц о в оч н ы х   п о в е р х н о с т я х ,
которые вызовут утечку газа. Держите трубу в верхнем
положении, а приспособление для снятия заусенцев в
нижнем положении для предотвращения попадания
металлической стружки в трубу.
Вставьте штуцеры, установленные на соединяющие
концы как и комнатного блока и наружного блока, на
медные трубы.

•

•

•

•

•

Точная длина трубы, выступающей над лицевой
п о в е р х н о с т ь ю   о б ж и м н о го   бл о к а ,   о п р ед е л я е т с я
развальцовочным инструментом. Смотрите Pис. C

Н а д е ж н о   ус та н о в и т е   т ру бу   в   ра з в а л ь ц о в оч н о й
матрице. Отцентрируйте полож льцовочной матрицы
и развальцовочного пробойник, и хорошо закрепите
пробойник.

Соединение Трубопроводов К блокам

Отцентрируйте положение трубы и до конца затяните
штуцерную гайку усилием пальцев. Смотрите Pис. D

Затем, затяните штуцер динамометрическим гаечным
ключом до щелчка ключа.

При затягивании штуцерной гайки динамометрическим
гаечным ключом, удостоверьтесь, что затягивание
происходит в указанном стрелкой направлении.

Соединение трубы хладагента изолировано закрытой
полиуретановой ячейкой.

•

•

•

•

•

•

1/4т

Рeзкa Мeдныx трyб

Мeднaя Тpyбa

Рис. A

Ø

 Трубы, D

A (мм)

Дюйм

мм

Империал

(Барашковая гайка)

Риджид

(Муфтовый тип)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ  ХЛАДАГЕНТА

Мeднaя Тpyбa

Обжимкa

Рис. R

Убepитe Зayceнцы

Рис. C

Рис. D

Труба С Муфтой

Cоединения Муфтой

Штуцерная Гайка

Трубопровод Комнатного Блока

Динамометрический
Гаечный Ключ

Ключ

Размер Трубы,  мм

(дюймах)

Крутящий Момент Нм /

(фут-фунт)

6,35 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

D

A
