6-4

Внутренний блок должен устанавливаться таким образом,
чтобы исключить повторный забор холодного выпускаемого
воздуха. Соблюдайте установочные габариты. Не размещайте
внутренний блок в месте воздействия прямых солнечных лучей.
Местоположение должно подходить для прокладки трубопровода
и дренажа блока и находиться на большом расстоянии от
двери.

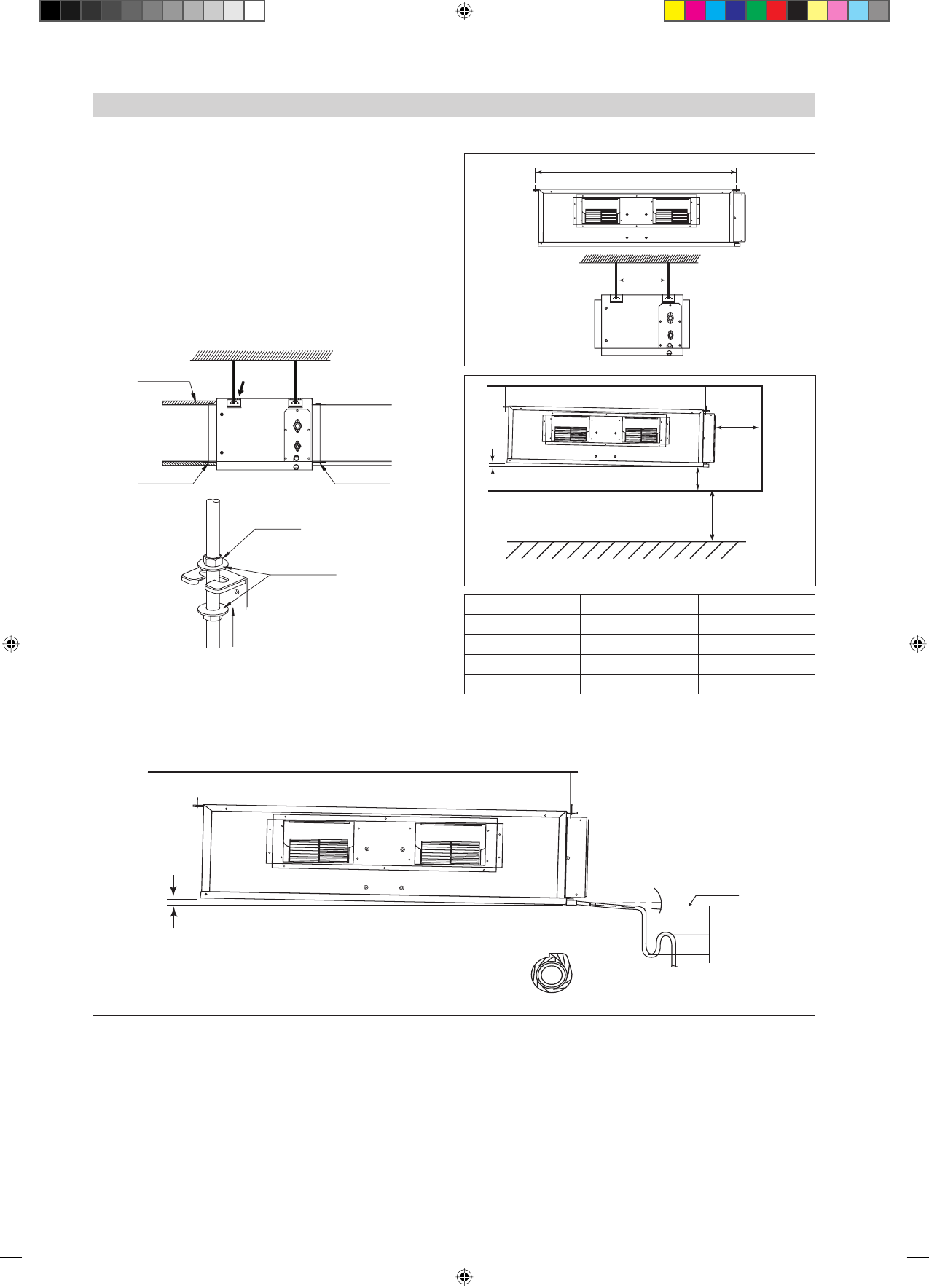

Скрытый потолочный монтаж

Используйте кронштейн, поставляемый вместе с блоком.
Убедитесь, что потолок достаточно надежен для того, чтобы
выдержать вес.

•
•

Оставьте расстояние для свободного доступа обслуживающего
персонала и оптимального потока воздуха как показано на схеме.

300 мм

*

 или более

300 мм

или

более

10

 м

м

*

   Может быть менее 300 мм, если потолок съемный.

Приобретается на месте

Шайба для подвесного кронштейна
(прилагается)

Затяните

См. Деталь А

Сторона выпуска воздуха

Алюминиевая лента
(приобретается на месте)

Изоляционный материал
(приобретается на месте)

Деталь А

Выровняйте по центру расстояние оси (см. рисунок ниже)

УСТАНОВКА КОМНАТНОГО БЛОКА

Потолочный

Напольный

2300 мм или более

Во избежание повреждений, которые могут возникнуть в результате утечек и конденсации, установку дренажной трубки следует осуществлять в
соответствии со схемой (смотри схему выше).
Для достижения наилучших результатов трубопровод должен быть как можно короче. Для улучшения потока наклоните трубопровод под углом.
Убедитесь, что дренажная трубка надежно изолирована.
Для сброса давления, образующегося внутри блока во время работы по сравнению с внешним атмосферным давлением, необходимо обеспечить
наличие дренажного бачка на сливе дренажа. Дренажный бачок необходим для предотвращения возникновения брызг или запаха.
Для обеспечения легкой очистки и предотвращения накопления грязи и мусора трубы следует держать по возможности исключительно в прямом
положении.
По завершении установки выполните тестирование дренажа. Убедитесь, что слив воды происходит беспрепятственно.
Во влажной окружающей среде используйте дополнительный дренажный поддон для покрытия всей области внутреннего блока.

•

•
•
•

•

•
•

Прокладка дренажного трубопровода потолочного кондиционера скрытого монтажа

Блок: мм

1

0

мм (0,39")

Низ блока

Надежно изолируйте

10

0

10

0

Отстойник

или  бо

лее

или  бо

лее

Не оставляйте в воде

ABQ

A мм (дюйм)

L мм (дюйм)

71 CV 1

959 (37,8)

339 (13,3)

100 CV 1

1264 (49,8)

401 (15,8)

125 CV 1

1326 (52,2)

266 (10,5)

140 CV 1

1526 (60,1)

266 (10,5)

A

L

Алюминиевая лента
(приобретается на месте)

Сторона впуска воздуха

Ук

ло

н
