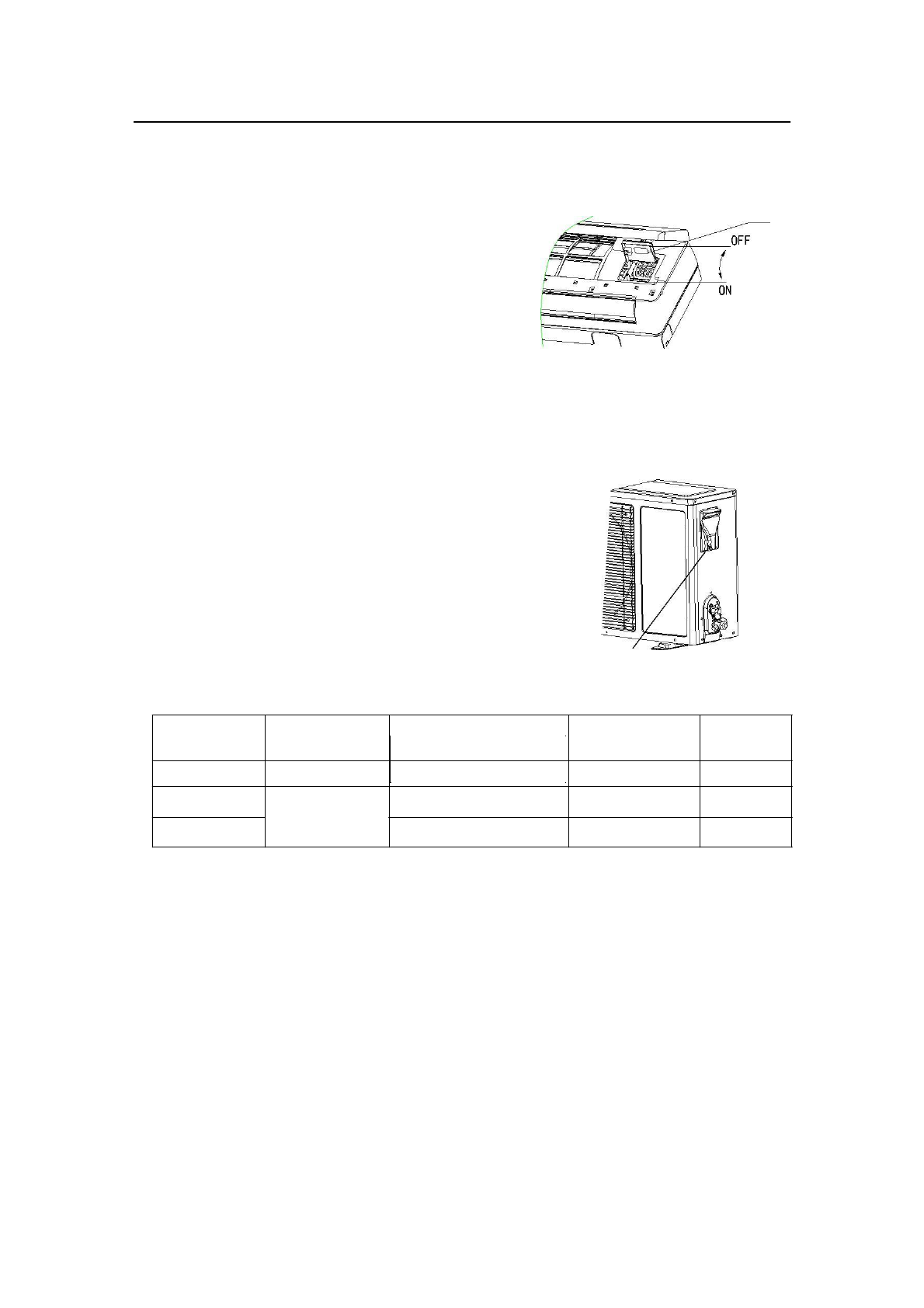

ИНСТРУКЦИЯ ПО
УСТАНОВКЕ
〖
Подключение
проводов
〗
1.
Внутренний блок
Электрическ
ий щиток
Максимально откройте вверх впускную решетку.
Снимите электрическую крышку с устройства.
Ослабьте винт на соединительной крышке. (Рис.12)
Демонтируйте прижимную пластину провода.
Подключите соединительные провода питания и провод
управления сигналом отдельно к соответствующим клеммам.
(
См. рис.14, рис.12)
Выберите ту же схему подключения только вместе со схемой подключения устройства.
Ослабьте винт на пластине заземления; плотно прижмите провод заземления.
Плотно прижмите соединительные провода устройства при помощи прижимной пластины
подводящего провода.
Закройте соединительную крышку, плотно закрутите ее и закройте впускную решетку..
2.
Внешний блок
Открутите и снимите крышку электронного устройства (рис.13)
Демонтируйте прижимную пластину фиксатора провода.
Подключите соединительные провода блока отдельно к
соответствующим терминалам. (Рис.14)
Плотно прижмите соединительные провода блока верхней
прижимной пластиной.
Установите крышку электронного устройства в исходное
положение. Если вы хотите удлинить или заменить провод
питания, сделайте это в соответствии с таблицей (Таблица3).
Винт
Таблица 3
Максимальная
длина
Провода подключения
питания
Сигнальный провод
Шнур
питания
1
0м
10м
5м
7K/9K/12K/16K Зона разреза
≥
2.5
мм
2
≥
1.5
мм
2
≥
1.5
мм
2
18K/21K/24K
≥
2.5
мм
2
≥
1.5
мм
2
≥
2.5
мм
2
