ИНСТРУКЦИЯ ПО УСТАНОВКЕ
〖
Установка внутреннего блока
〗

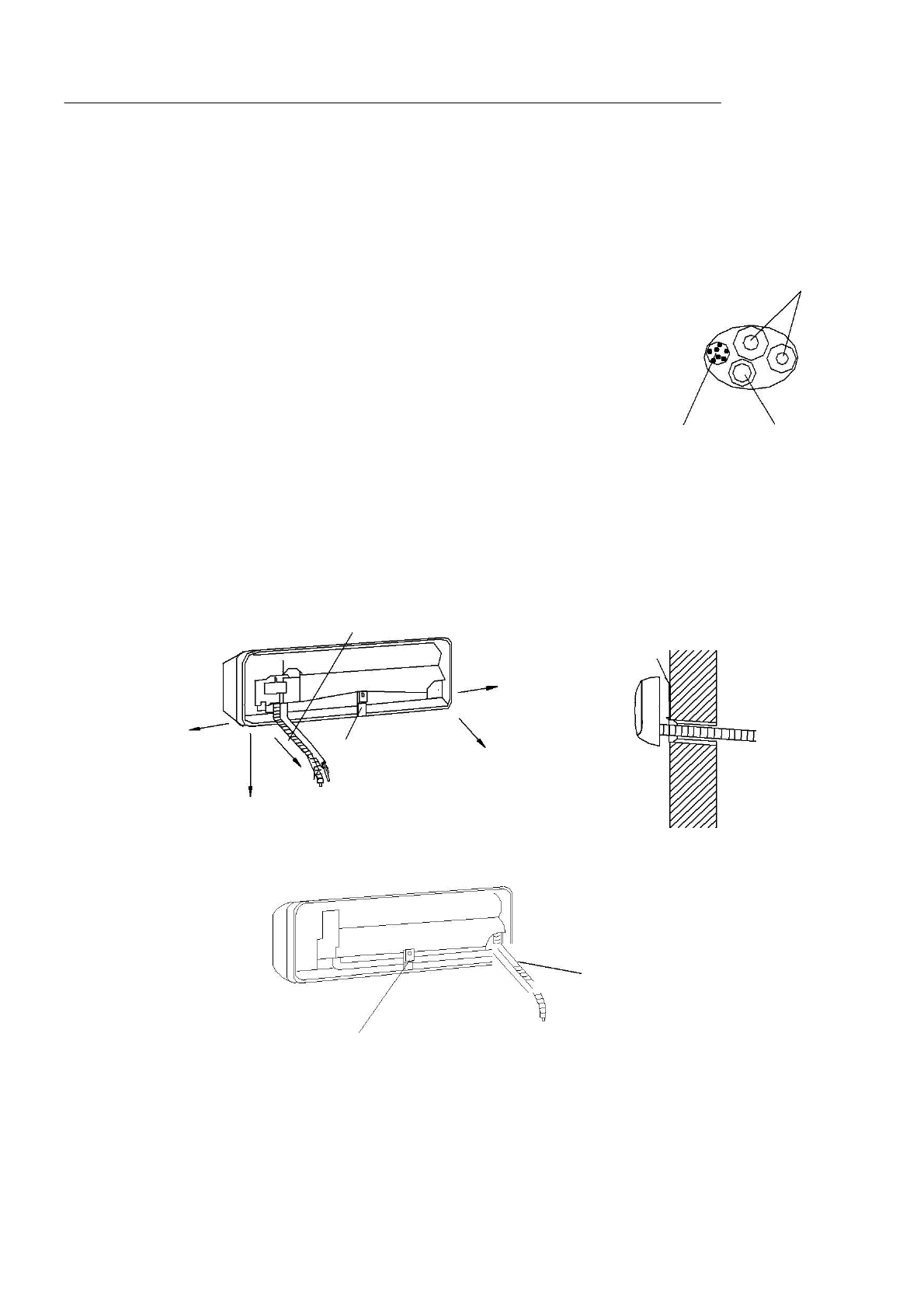

Трубку можно соединить в нескольких направлениях, как показано на рисунках ниже.
1.
Соединение правой задней трубки (аналогично правой нижней трубке) (дополнительно, см.
Рис.7)
Вытащите трубку из нижней части рамы; и подключите
водосточную трубу. Надежно закрепите соединение труб.
Подсоедините соединительный провод к внутреннему блоку (не подключайте к
источнику питания).
Закрепите трубы, выпускную трубу и соединительный провод липкой лентой. Сливную
трубу следует располагать ниже.
Снимите панель, которая находится на раме
Проверьте надежность соединений.
Установите внутренний блок на два крючка в верхней части монтажной
панели
2.
Подсоединение левой задней трубки (аналогично левой нижней
трубке). (дополнительно, см. рис. 9)
Подвиньте выпускную трубку в левую сторону, а выпускную
крышку - в правую.
Закрепите трубки в пазу внутреннего блока при помощи фиксатора.
Следующие шаги монтажа такие же, как в части «1. Подсоединение правой
задней трубки».
Трубопровод
Сливная
труба
Сливная
труба
Стена
Монтажная
панель
Налево
Направо
Жѐсткий зажим
Налево
Направо
Вниз
Рис.7
Рис.
8
Сливная труба
Жѐсткий зажим
Рис.9
Провода
соединения
блоков
Рис.6
монтажная
панель.
