13
14

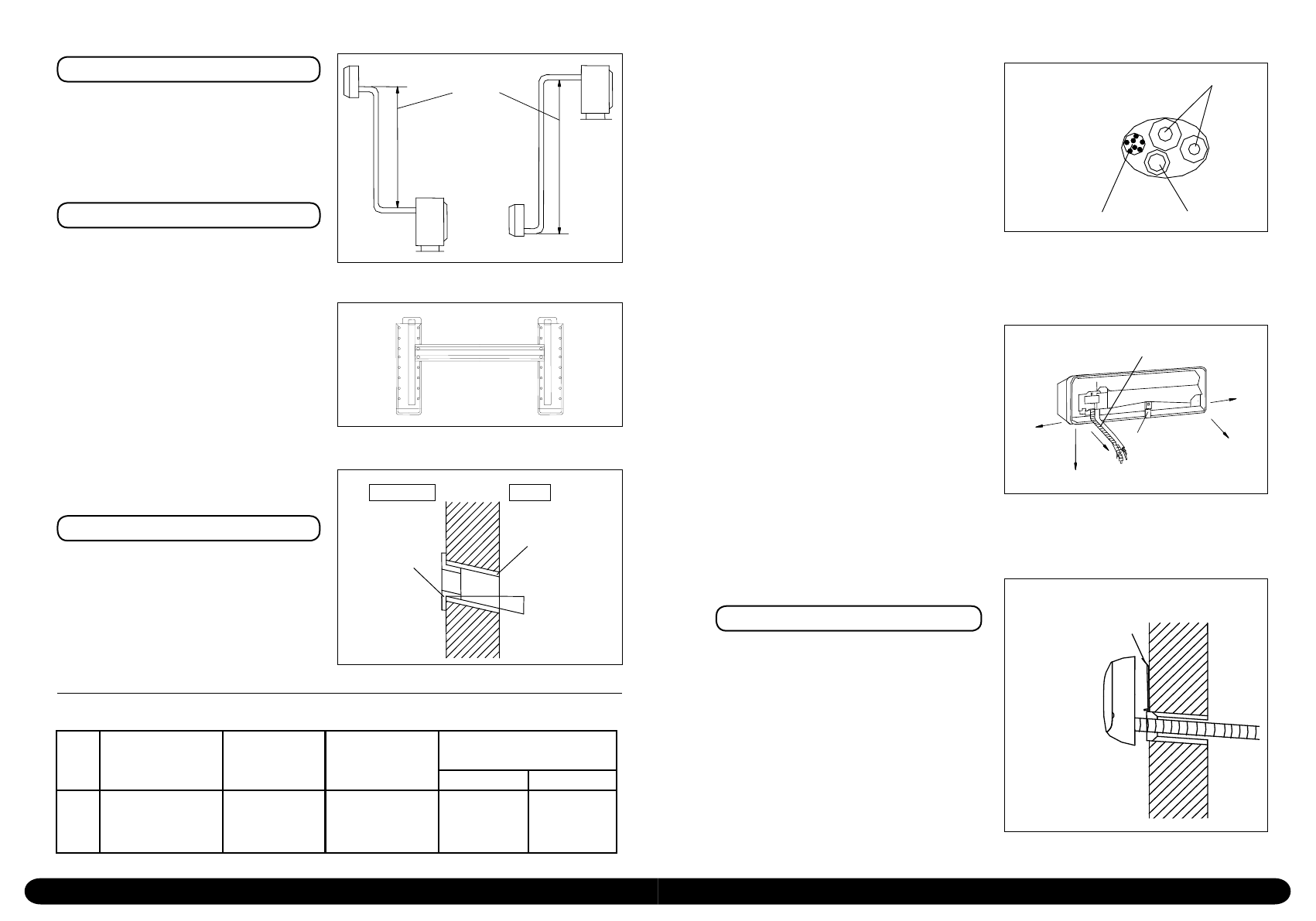

РАЗНОСТЬ ВЫСОТ
Убедитесь, что разность уровней (вы-
соты) внутреннего и наружного блоков
не более 5 метров (рис.3).
Если протяженность труб более 7 м,
но менее 15 м, необходимо дополнить
хладагент в соответствии с таблицей 1.
УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ
Расположите металлическую монтаж-
ную панель внутреннего блока на стене
в соответствии с рис. 4.
Для надежной фиксации монтажной
панели в стене должно быть не менее
4 отверстий для крепления. Убедитесь,
что монтажная панель выровнена по
горизонтали.
Просверлите отверстие в стене, как по-
казано на рис. 5. Отверстие диаметром
70 мм должно быть слегка наклонено
наружу.
Отрежьте трубку из ПВХ под неболь-
шим углом длиной немного коро-
че, чем толщина стены, и вставьте ее
в отверстие (рис. 5).
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Вывести монтажные трубы из внутрен-
него блока можно с разных сторон, как
показано на рис. 7. Выберите наиболее
подходящую Вам сторону.
1. Подключение труб с правой сто-
роны
Вытащите шланг из нижней части
шасси и подк лючите дренажную трубу.
Рис
. 4
Левая
сторона
Правая
сторона
Рис. 4
Таблица 1
Рис
. 5
стена
настенная
крышка
трубка ПВХ
небольшой
уклон
улица
помещение
Рис. 5
Разность
высот
Рис
.
3
Внутренний блок
Внешний блок
Внешний блок
Внутренний блок
Рис. 3
Мин.
длина
трубы
(м)
Максимально допусти-
мая длина трубы без
дополнительной
заправки хладагента (м)
Предельно
допустимая
длина трубы (м)
Предельно до-
пустимая высота
между внутр. и внеш.
блоками (м)
Количество дополнительного
хладагента (г/м)
< 12000 БТЕ
> 18000 БТЕ
2
5
модели:
7-12 - 20 метров,
18-30 - 25 метров
модели:
7-12 - 8 метров,
18-30 - 10 метров
20
30
Надежно закрепите соединение шланга.
Подк лючите сигнальный провод к вну-
треннем у блок у (не подк лючай те ис-
точник пи тания).
Расположите соединительные трубы,
кабель, дренажный шланг, как пока-
зано на рис. 6, а затем подсоедините
дренажный шланг к сливному отвер-
стию. Дренажный шланг должен быть
проложен под нак лоном (вниз). Скре-
пите соединительные трубы, кабели
и дренажный шланг вместе виниловой
лентой. Обеспечьте достаточное про-
странство между дренажной трубой
и землей. Не ставьте дренажную трубу
в воду или канаву.
2. Подключение труб с левой стороны
Переместите выпускную трубку в ле-
вую сторону и снимите крышку с правой
стороны. Закрепите трубы в пазу вну-
треннего блока с помощью фиксирую-
щего зажима.
Следующие этапы монтажа такие же,
как в предыдущем пункте.
Примечание
Повесьте внутренний блок на монтаж-
ную пластину и убедитесь, что он распо-
ложен по центру пластины.
Перемещайте внутренний блок в левую
и правую стороны монтажной пластины
до тех пор, пока крючки плотно не войдут
в пазы (до щелчка).
УСТАНОВКА НАРУЖНОГО БЛОКА
Если требуются кронштейны для уста-
новки наружного блока, Вам необходимо
приобрести их самостоятельно (рис. 10).
Соберите монтажную раму и опоры с по-
мощью прилагаемых 6 винтов, простых
шайб, пружинных шайб и гаек.
Определите места для монтажа левой
и правой опор. Убедитесь, что левая
и правая опоры находятся на одном
уровне. Просверлите 6 или более от-
верстий на стене в соответствии с раз-
мерами опор сплит-системы.
Закрепите монтажную раму на стене.
Рис. 7
Рис. 6
Рис. 8
Соединительные провода
Трубопровод
Сливная труба
Рис
. 6
Сливной шланг
Правый край
Рис
. 7
Низ
Правый
угол
Фиксатор
Левый
угол
Левый край
стена
Рис
. 8
Монтажная
плата
Характеристики
