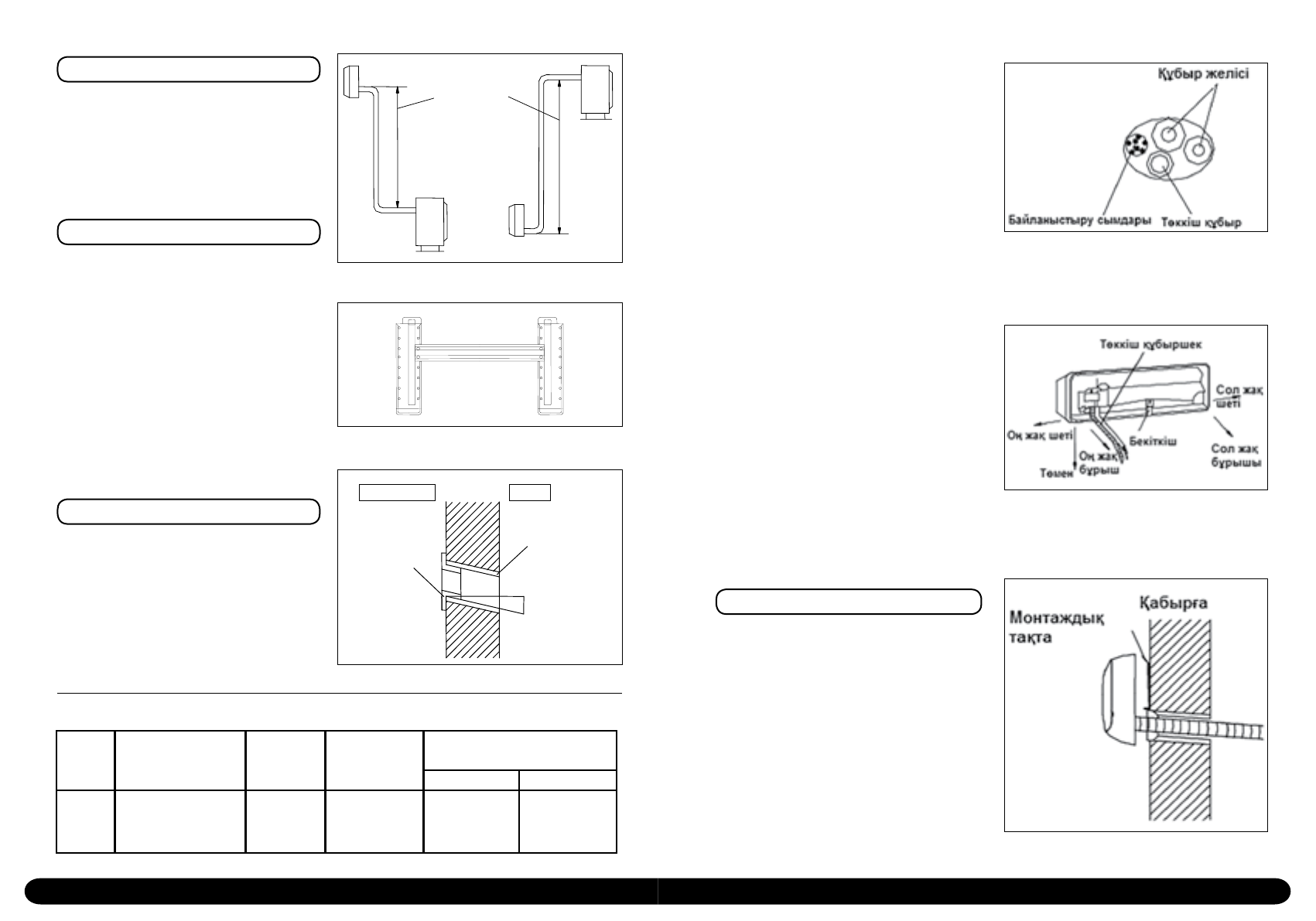

БИІКТІКТЕРДІҢ ӘР АЛУАНДЫҒЫ

Ішкі және сыртқы блоктардың деңгейінің

(биіктігінің)  әр  алуандығы  5  метрден

аспайтынына көз жеткізіңіз (3-сурет).

Егер  құбырлардың  ұзындығы  7  м-ден

артық  болса  (бірақ  15  м-ден  кем  емес),

хладагентті  1-кестеге  сәйкес  толтыру

керек.

МОНТАЖДЫҚ ПАНЕЛЬДІ ОРНАТУ

Ішкі блоктың монтаждық металл панелін

4-суретке сәйкес орналастырыңыз.

Монтаждық  панельдің  сенімді  бекітілуі

үшін,  қабырғада  бекітуге  арналған  4

тесік болу керек. Монтаждық панельдің

көлденең  тегіс  салынғандығына  көз

жет кізіңіз.

5-суретте  көрсетілгендей,  қабырғаны

те сіңіз. Диаметрі 70 мм тесік сәл сыртқа

қарай көлбеу болу керек.

Ұзындығы  қабырғаның  қалыңдығынан

сәл  қысқа  болатын  шағын  бұрыштағы

ПВХ-дан  жасалған  құбырды  кесіп  алы-

ңыз (5-сур.)

ІШКІ БЛОКТЫ ОРНАТУ

Монтаждық  құбырларды  ішкі  блоктан

7-суретте  көрсетілгендей  кез  келген

жағынан  шығаруға  болады.  Өзіңізге

ыңғайлырақ жағын таңдаңыз.

1. Құбырларды оң жағынан қосу

Құбыршекті  шассидің  төменгі  жағынан

шығарып  алыңыз  және  құрғатқыш  құ-

бырды жалғаңыз.

Рис

. 4

Сол

жағы

Оң

жағы

4-сурет

1-кесте

Рис

. 5

қабырға

қабырғалық

қақлақ

ПВХ құбырды

сәл көлбеу

көше

орынжай

5-сурет

Разность

высот

Рис

.

3

Внутренний блок

Внешний блок

Внешний блок

Внутренний блок

3-сурет

Құбырдың

ең төмен

ұзындығы

(м)

Хладагентті қосымша

толтырмағандағы құбырдың

ең жоғары рұқсат етілетін

ұзындығы (м)

Құбырдың

шектік рұқсат

етілетін

ұзындығы (м)

Ішкі және сыртқы

блоктар арасындағы

шектік рұқсат

етілетін биіктік (м)

Қосымш хладагенттің мөлшері (г/м)

˂12000 БТЕ

˃18000 БТЕ

2

5

модельдер:

7-12 – 20 метр,

18-30 – 25 метр

модельдер:

7-12 – 8 метр,

18-30 – 10 метр

20

30

Ішкі блок

БИІКТІКТЕРДІҢ

ӘР АЛУАНДЫҒЫ

Ішкі блок

сыртқы

блок

Құбыршектің  байланысын  сенімді  бе кі-

тіңіз. Ішкі блокка сигналдық сымды қо сы-

ңыз (қуат беру көзін қоспаңыз).

Байланыстыру  құбырларын,  кабельді,

құр ғат қыш  құбыршекті  6-суретте  көр-

се тілгендей  орналастырыңыз,  содан  соң

құрғатқыш құбыршекті төккіш саңылауға

жалғаңыз.  Құрғатқыш  құбыршек  көлбеу

(тө мен ге)  төселу  керек.  Байланыс тыру

құбыршегін,  кабельдерді  және  құр ғат-

қыш  құбыршектің  бәрін  бірге  винил  тас-

пасымен бекітіңіз. Құрғатқыш құбыр мен

жер  арасында  жеткілікті  кеңістікті  қам-

тамасыз етіңіз. Құрғату құбырын суға не-

месе арыққа салмаңыз.

2. Құбырларды сол жағынан қосу

Шығару  құбырын  оң  жағына  орна лас-

тырыңыз  және  оң  жағынан  қақ пақты

алып  тастаңыз.  Бекіту  қыс қышының  кө-

ме гімен  ішкі  блоктың  ойы ғына  құбырды

бекітіңіз.

Құрудың  келесі  кезеңдері  алғашқы  тар-

мақтағымен бірдей.

Ескерту

Ішкі  блокты  монтаждау  пластинасына

іліңіз және оның пластинаның ортасында

орналасқандығына көз жеткізіңіз.

Ілмектер  ойыққа  толықтай  кіргенше

(шер тілгенге дейін), ішкі блокты мон таж-

дық  блоктың  сол  және  оң  жағына  жыл-

жыңыз.

СЫРТҚЫ БЛОКТЫ ОРНАТУ

Сыртқы блокты орнату үшін тіреуіш қажет

болса,  Сіз  оны  өзіңіз  сатып  алуыңыз  ке-

рек  (10-сур.).  Бірге  жі берілетін  6  бұран-

данының, серіппелі мой ын тірек тердің жә-

не  со мын дардың  көмегімен  мон таждық

қаң қа мен тіреулерді жинаңыз.

Монтаждау  үшін,  сол  және  оң  жақ  тіреу-

лердің  орнын  анықтаңыз.  Сол  және  оң

тіреу лердің  бір  деңгейде  тұрғандығына

көз жеткізіңіз. Сплит-жүйенің тіреулерінің

өлшемдеріне  сәйкес  қабырғада  6  немесе

одан да көп тесік тесіңіз.

Монтаждық қанқаны қабырғаға бекітіңіз.

Монтаждық  тіреуішке  сыртқы  блокты

7-сурет

6-сурет

8-сурет
