6

–

При  установке  наружного  блока  его  следует  подвешивать  с  помо-

щью тросов, чтобы предотвратить падение.

–

При  установке  или  ремонте  инструменты  и  компоненты  должны

быть защищены от падения.

–

Регулярно проверяйте надежность монтажной рамы.

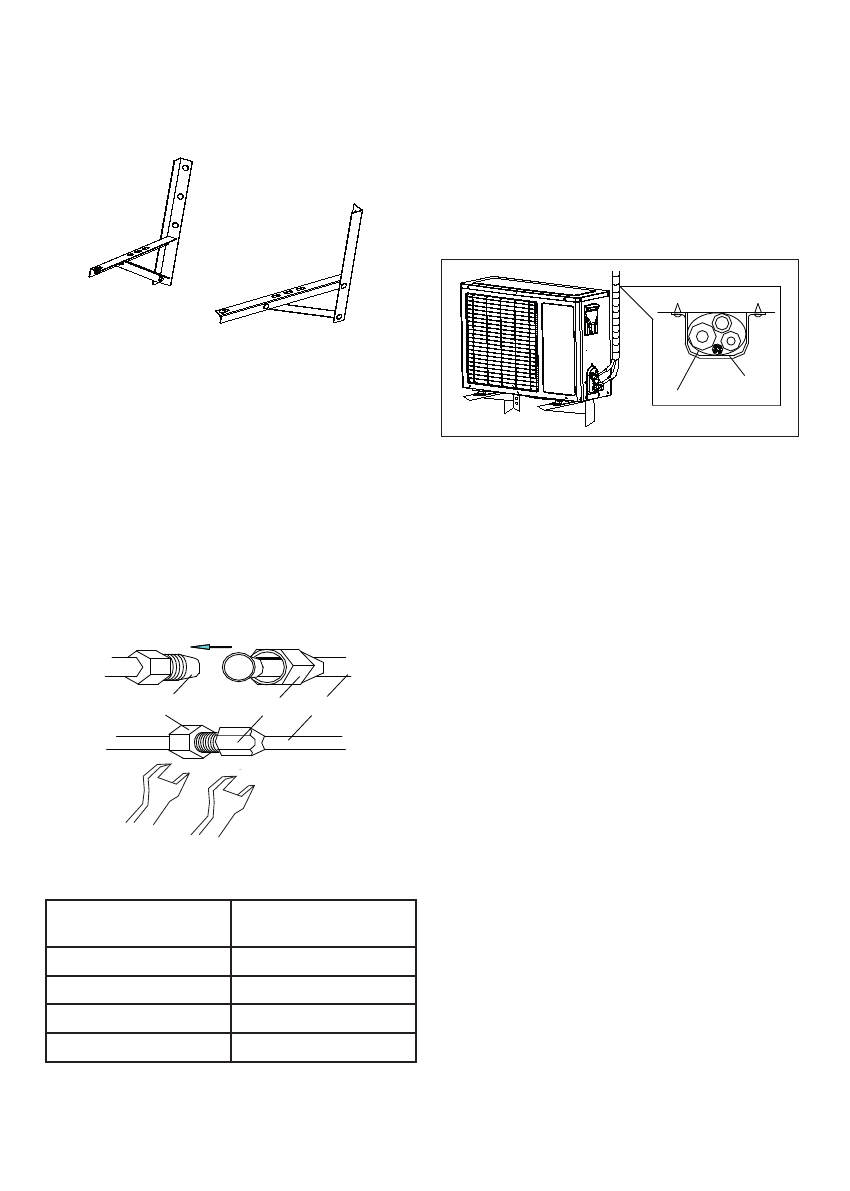

Рис

. 10

Рисунок 10

СОЕДИНЕНИЕ ТРУБ

–

Снимите крышку клапана наружного блока.

–

Выровняйте гайку с центром резьбы и плотно закрутите гайку ру-

кой.

–

Плотно  закрутите  гайку  торсионным  гаечным  ключом  до  щелчка

(рис. 11).

–

Для подключения трубки рекомендуется использовать торсионный

гаечный  ключ.  Использование  обычного  гаечного  ключа  может

привести к повреждению резьбового соединения. Для выбора не-

обходимой силы закручивания используйте данные из таблицы 2.

–

Радиус  изгиба  трубы  не  должен  быть  слишком  маленьким,  иначе

труба может сломаться, поэтому обслуживающий персонал должен

использовать трубогиб для изгиба трубки.

–

Не допускайте попадания воды, пыли или песка в трубу.

Гайка

развальцовки

Резьба

Трубопровод

Рис

. 11

Гаечный

ключ

Гаечный

ключ

Рисунок 11

Таблица 2

Размер трубы

(мм)

Крутящий момент

(N. м)

φ 6.35 (1/4”)

15~20

φ 9.52 (3/8”)

35~40

φ 12.70 (1/2”)

50~55

φ 15.88 (5/8”)

68~82

ОБВЯЗКА ТРУБ

–

Аккуратно обвяжите трубы защитной ПВХ-лентой, стараясь не по-

вредить трубопровод и дренажную трубу.

–

Обвязка  должна  начинаться  от  нижней  части  наружного  блока  к

внутреннему блоку.

–

Закрепите ПВХ-ленту липкой лентой, для более надежной фикса-

ции.

–

Дренажная труба должна быть слегка наклонена вниз, чтобы обе-

спечить слив воды.

–

Если внутренний блок ниже наружного блока, проложите дренаж-

ную трубу отдельно, чтобы предотвратить слив воды в дом.

–

Закрепите трубы на стене с помощью специальных скоб (рис. 12).

–

Закройте  внешние  отверстия  в  стене  с  помощью  уплотнительной

резинки или шпатлевки.

Стена

Рис

. 15

Зажим

Защитная пленка ПВХ

Рисунок 12

ВАКУУМИРОВАНИЕ

ВНИМАНИЕ!

  Влажный  воздух  в  системе  охлаждения  может  вызвать

неполадки в работе компрессора.

При монтаже влажный воздух из помещения или с улицы заполняет

медные трубки. Если его не удалить, он попадет в систему. В резуль-

тате  компрессор  будет  работать  с  большей  нагрузкой,  что  приведет

к перегреву.

Наличие  влаги  также  негативно  сказывается  на  работоспособности

системы. Это объясняется тем, что фреон, которым заправлена сплит-

система, содержит некоторое количество масла для смазки элементов

изнутри. Это масло гигроскопично, но напитавшись водой, оно менее

эффективно  смазывает  внутренние  элементы,  а  это  приводит  к  их

преждевременному износу.

Удалить воздух из системы можно при помощи вакуумного насоса.

Также  вам  понадобятся  трубка  высокого  давления,  группа  из  двух

манометров: высокого и низкого давления (рис. 13).

Не открывая клапанов на управляющих вентилях, ко входу с золот-

ником  подключите  шланг  от  вакуумного  насоса,  включите  оборудо-

вание. Оно должно работать 15-30 минут. За это время вытягивается

весь воздух, пары, остатки азота.

После отключите насос, закройте вентиль насоса, но не отсоединяйте

и  оставьте  еще  на  15-20  минут.  Все  это  время  нужно  наблюдать  за

показаниями  манометров.  Если  система  герметична,  стрелки  мано-

метров  замрут  на  месте,  изменение  давления  не  произойдет.  Если

стрелки меняют свое положение, значит, где-то есть утечка и ее не-

обходимо устранить. Найдите ее с помощью мыльной пены и подтяни-

те  соединение  (обычно  проблема  находится  в  месте  подсоединения

медных трубок к выходам блоков).

Если все нормально, не отключая шланг насоса, полностью открутите

клапан,  который  находится  внизу.  Внутри  системы  послышатся  зву-

ки – фреон заполняет систему. Теперь быстро открутите шланг ваку-

умного насоса. Из клапана может выйти некоторое количество ледя-

ного  фреона  (выполняйте  это  действие  в  перчатках,  чтобы  предот-

вратить  обморожение).  Затем  открутите  полностью  клапан  вверху

(где подключена более тонкая трубка).

Установка сплит-системы завершена.
