5

Рис

. 5

стена

настенная

крышка

трубка ПВХ

небольшой

уклон

улица

помещение

Рисунок 5

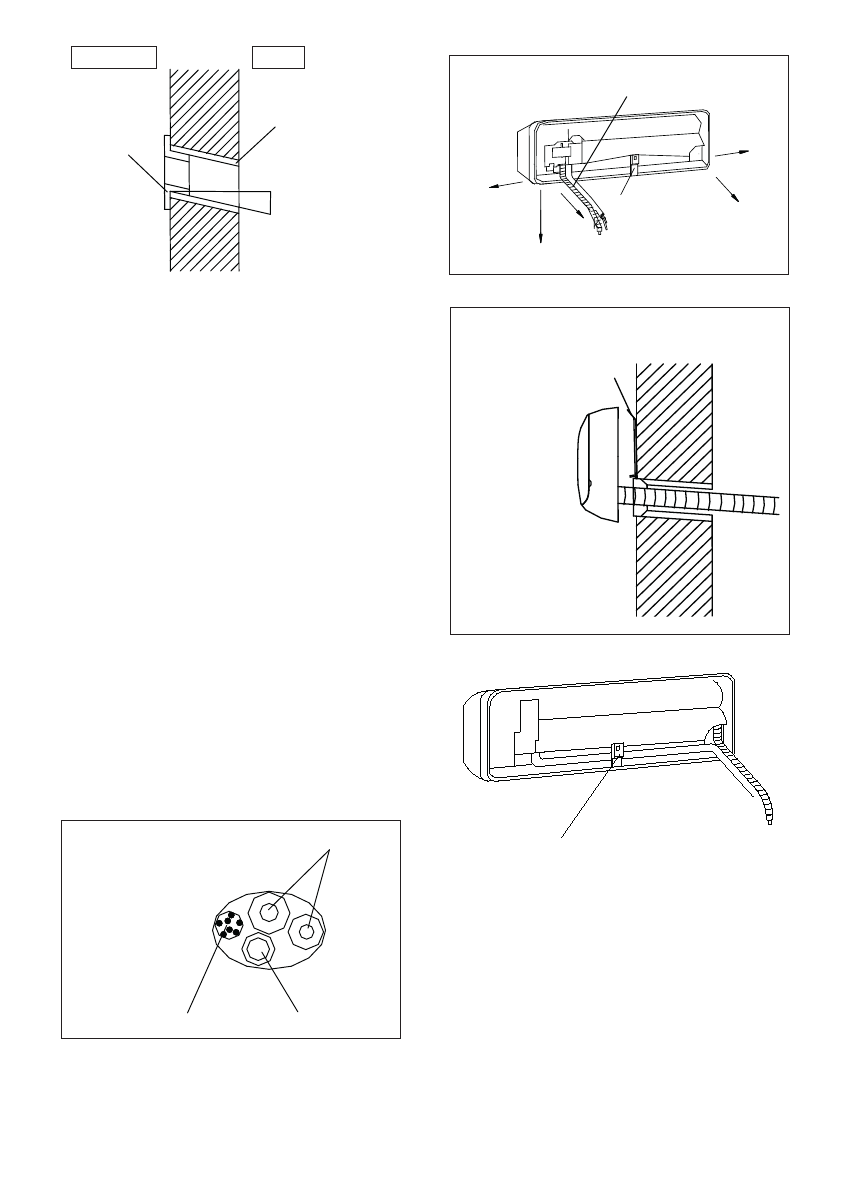

УСТАНОВКА ВНУТРЕННЕГО БЛОКА

Вывести  монтажные  трубы  из  внутреннего  блока  можно  с  разных

сторон, как показано на рис. 7. Выберите наиболее подходящую Вам

сторону.

1.  Подключение труб с правой стороны.

–

Вытащите шланг из нижней части шасси и подключите дренажную

трубу. Надежно закрепите соединение шланга.

–

Подключите  сигнальный  провод  к  внутреннему блоку (не подклю-

чайте источник питания).

–

Расположите  соединительные  трубы,  кабель,  дренажный  шланг,

как  показано  на  рис.  6,  а  затем  подсоедините  дренажный  шланг

к  сливному  отверстию.  Дренажный  шланг  должен  быть  проложен

под  наклоном  (вниз).  Скрепите  соединительные  трубы,  кабели  и

дренажный шланг вместе виниловой лентой. Обеспечьте достаточ-

ное  пространство  между  дренажной  трубой  и  землей.  Не  ставьте

дренажную трубу в воду или канаву.

2. Подключение труб с левой стороны.

–

Переместите выпускную трубку в левую сторону и снимите крышку

с правой стороны. Закрепите трубы в пазу внутреннего блока с по-

мощью фиксирующего зажима.

Следующие этапы монтажа такие же, как в предыдущем пункте.

Примечание

–

Повесьте внутренний блок на монтажную пластину и убедитесь, что

он расположен по центру пластины.

–

Перемещайте внутренний блок в левую и правую стороны монтаж-

ной  пластины  до  тех  пор,  пока  крючки  плотно  не  войдут  в  пазы

(до щелчка).

Соединительные провода

Трубопровод

Сливная труба

Рис

. 6

Рисунок 6

Сливной шланг

Правый край

Рис

. 7

Низ

Правый

угол

Фиксатор

Левый

угол

Левый край

Рисунок 7

стена

Рис

. 8

Монтажная плата

Рисунок 8

Сливной шланг

Фиксатор

Рис

. 9

Рисунок 9

УСТАНОВКА НАРУЖНОГО БЛОКА

Если требуются кронштейны для установки наружного блока, Вам не-

обходимо приобрести их самостоятельно (рис. 10).

–

Соберите монтажную раму и опоры с помощью прилагаемых 6 вин-

тов, простых шайб, пружинных шайб и гаек.

–

Определите  места  для  монтажа  левой  и  правой  опор.  Убедитесь,

что левая и правая опоры находятся на одном уровне. Просверлите

6  или  более  отверстий  на  стене  в  соответствии  с  размерами  опор

сплит-системы.

–

Закрепите монтажную раму на стене.

–

Закрепите наружный блок с помощью 4 болтов на монтажных крон-

штейнах. Соединение должно быть плотным и надежным.
