15

местах. При желании можно все трубки
спрятать в стену — проштробить трассу
в стене, уложить туда и после проверки
работоспособности замуровать. Трубы
должны быть проложены под наклоном
к наружному блоку 20:1.
Чтобы не допустить попадания дож де-
вой воды или других инородных тел
в помещение или сплит-систему, по-
сле установки труб и электрокабелей,
отверстие в стене должно быть гер-
метизировано мастикой, герметиком
или шпатлевкой.
Если наружный блок выше, чем вну-
тренний блок, труба должна быть со-
гну та, чтобы нижняя точка трубки
была ниже, чем отверстие в стене.
Это предотвратит стекание дож девой
воды в помещение или сплит-систему
по трубопроводу (рис. 8).

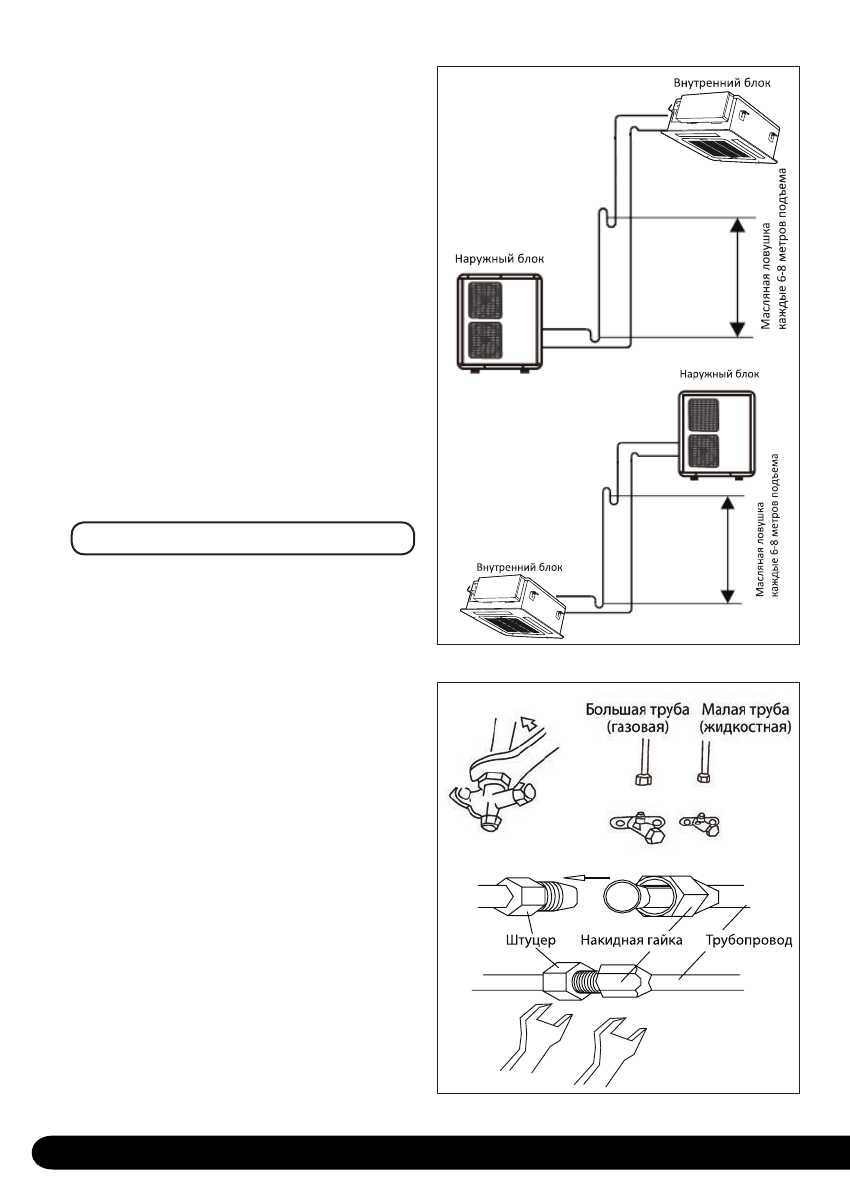

СОЕДИНЕНИЕ БЛОКОВ

Если перепад высот в установке бло-
ков составляет менее 5 метров, необ-
ходимо сделать петлю для улавлива-
ния масла (масляная ловушка) на дне
газовой трубы.
Если перепад высот в установке бло-
ков составляет более 5 метров, то на
каждые 5 метров необходимо сделать
петлю для улавливания масла (мас-
ляная ловушка) внизу газовой трубы,
и короткую петлю (жидкостное кольцо)
в верхней точке трубопровода (рис. 9).
Если наружный и внутренний блоки на-
ходятся на одном уровне и длина трубо-
провода меньше 10 метров, то делать
петлю для улавливания масла (масля-
ная ловушка) и короткую петлю (жид-
костное кольцо) не нужно.
Если наружный и внутренний блоки на-
ходятся на одном уровне и длина тру-
бопровода более 10 метров, то необ-
ходимо сделать петлю для улавливания
масла (масляная ловушка) через каж-
дые 10 метров.

Рис. 9

Рис. 10

Гаечный

ключ

Гаечный

ключ
