14

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРОВОДОВ

1. На внутреннем и наружном блоке

есть съемная пластина, под которой
находятся разъемы для подключения
кабеля.

2. Каждый провод оконечьте специ-

альными наконечниками, установите
их на очищенные от изоляции про-
водники и обожмите клещами. Под-
готовленный кабель подключите со-
гласно схеме (рис. 6).

ДРЕНАЖ

1. Дренажную трубку подключите к со-

ответствующему выводу на внутрен-
нем блоке и выведите через стену.
Рассчитайте длину трубки так, чтобы
она заканчивалась на расстоянии
60-80 см от стены. Укладка дренаж-
ной трубки должна быть выполнена
с уклоном в сторону выхода на улицу.
Уклон не менее 1 см на метр длины.
Больше можно, меньше нет.

2. Трубку необходимо фиксировать че-

рез каждый метр, чтобы в ней не воз-
никали провисания. В противном слу-
чае скопившийся конденсат может
оказаться у вас на полу или на мебе-
ли. Рекомендуем заглушить трубку во
время протягивания ее через отвер-
стие в стене.

ТЕПЛОИЗОЛЯЦИЯ И ГЕРМЕТИЗАЦИЯ

Аккуратно обвяжите медные трубки,
электропровода и дренажную трубку
металлизированным скотчем в единый
жгут, стараясь не повредить трубопро-
вод и дренажную трубу (рис. 7).
Обвязка должна начинаться от нижней
части наружного блока к внутреннему
блоку.
Если внутренний блок располагается

ниже наружного блока, то с наружной
стороны стены проложите дренажную
трубу отдельно от остальных трубок,
чтобы предотвратить слив воды в дом.
Закрепите трубы на стене в нескольких

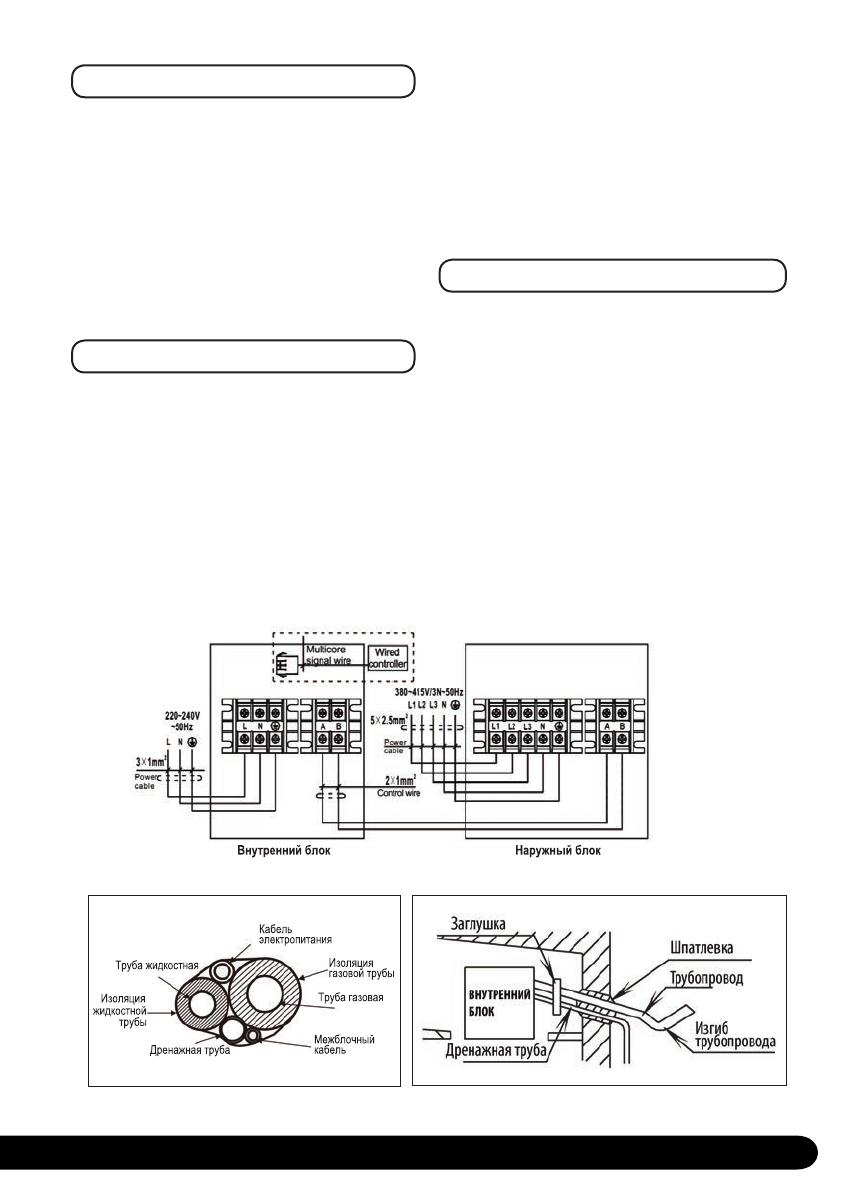

Рис. 6

Рис. 7

Рис. 8
