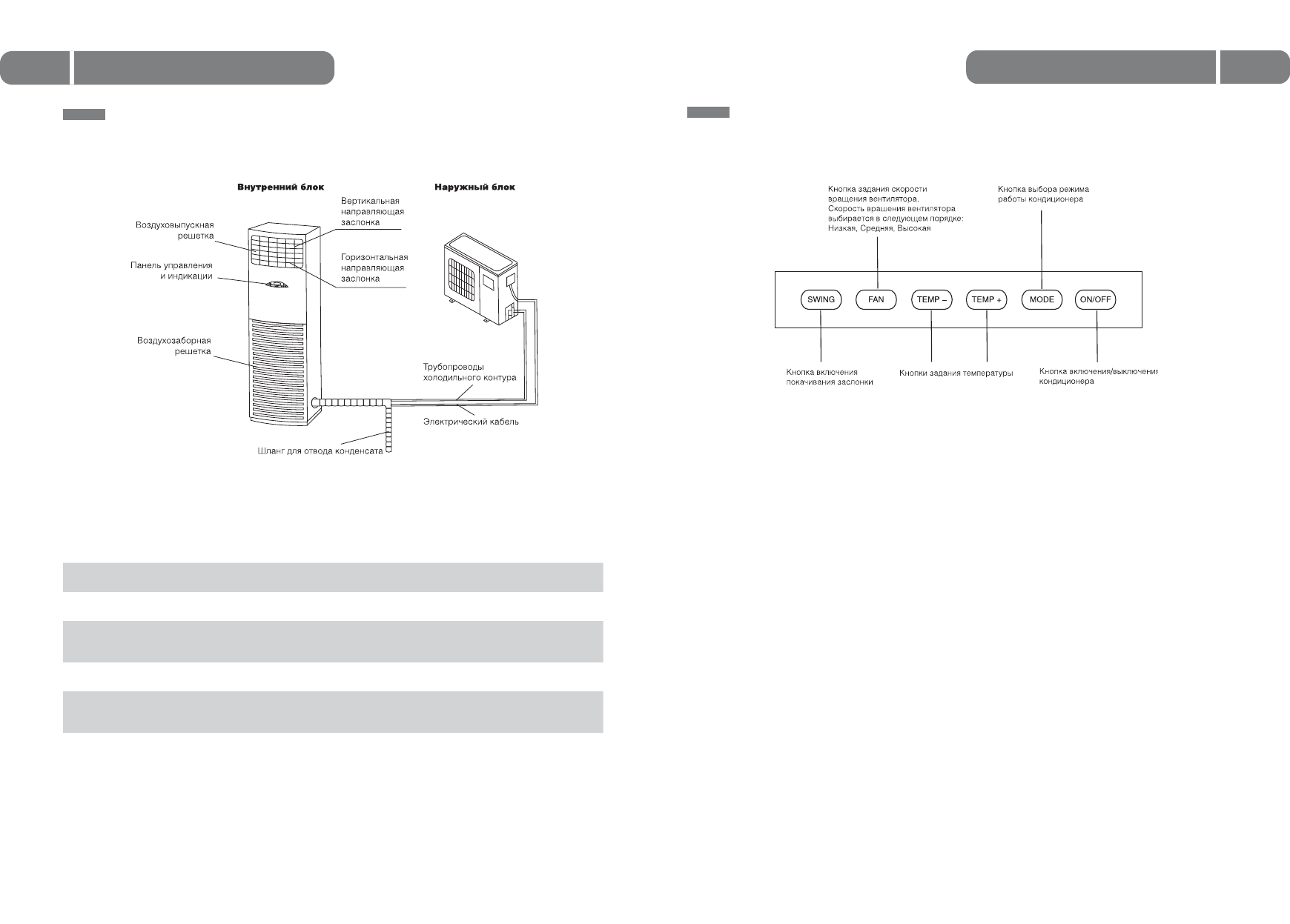

Устройство кондиционера

Устройство кондиционера

Кондиционер состоит из внутреннего и наруж-
ного блоков.

ПРИМЕЧАНИЕ

:

Приобретенный Вами кондиционер может от-
личаться от кондиционера, схематично изоб-
раженного на рисунке.

Управление кондиционером

Панель управления
и индикации моделей
BFC-24H, BFC-48H

Воздуховыпускная решетка

Через воздуховыпускную решетку обработанный воздух
поступает в помещение

Панель управления и индикации с
ЖК-дисплеем

На панели управления расположены индикаторы и кнопки
управления

Воздухозаборная решетка

Шланг отвода конденсата

Под воздухозаборной решеткой установлен воздушный
фильтр.
Через этот шланг из кондиционера удаляется конденсат

Трубопроводы холодильного контура

Трубопроводы холодильного контура соединяют внутренний и
наружный блоки и предназначены для циркуляции хладагента

Наружный (конденсаторный) блок

Наружный блок включает в себя компрессор, вентилятор
с электродвигателем, теплообменник и другое
электрооборудование

ПРИМЕЧАНИЕ:

Панель управления приобретенного Вами кондицио-
нера может отличаться от приведенной на рисунке,
но функции кнопок останутся теми же.

–

Кнопка ВКЛЮЧЕНИЯ/ОТКЛЮЧЕНИЯ (ON/

OFF)

  При нажатии этой кнопки кондиционер

включается, при повторном нажатии отклю-
чается.

Кнопка выбора РЕЖИМА РАБОТЫ (MODE)

  Режимы выбираются нажатием кнопки в

указанной ниже последовательности:

– “FEEL” (АВТОМАТИЧЕСКИЙ РЕЖИМ):
  В этом режиме кондиционер автоматически

выбирает режим работы в зависимости от
температуры воздуха в помещении в диапа-
зоне температур от 16 до 30°С.

– “COOL” (ОХЛАЖДЕНИЕ):
  В этом режиме кондиционер охлаждает воз-

дух в помещении в диапазоне температур от
16 до 30°С.

– “HEAT” (ОБОГРЕВ) :
 Данный режим работы кондиционера

предназначен для обогрева помещения
с помощью теплового насоса (только в
кондиционерах с режимами охлаждения и

обогрева) в диапазоне температур от 16
до 30°С.

– “DRY” (ОСУШЕНИЕ):
  В этом режиме выполняется осушение возду-

ха в помещении без изменения его температу-
ры в диапазоне температур от 16 до 30°С.

– “FAN” (ВЕНТИЛЯЦИЯ):
  В этом режиме работает только вентилятор

внутреннего блока.

  Кнопки задания температуры

  Нажмите кнопку “TEMP+” для увеличения за-

даваемой температуры или времени на 1 еди-
ницу.

  Нажмите кнопку “ TEMP–” для уменьшения за-

даваемой температуры или времени на 1 еди-
ницу.

Кнопка выбора СКОРОСТИ ВРАЩЕНИЯ

ВЕНТИЛЯТОРА (FAN SPEED).

  Нажимая эту кнопку, задайте скорость вра-

щения вентилятора в следующем порядке:

“AUTO” (АВТОМАТИЧЕСКИЙ ВЫБОР),
“LOW” (НИЗКАЯ), “MED” (СРЕДНЯЯ), “HIGH”
(ВЫСОКАЯ).

Кнопка включения покачивания заслонки

  Нажмите эту кнопку для включения покачи-

вания заслонок. Для отключения функции
снова нажмите данную кнопку.
