Руководство по эксплуатации
www.zubr.ru
www.zubr.ru
Компрессор коаксиальный масляный
|
|
6
7
Эксплуатация изделия с уровнем масла выше
отметки максимума и с применением масла не
соответствующего типа может привести к вы
-
ходу изделия из строя. Данная неисправность
условиями гарантии не поддерживается.
Установите изделие на ровной горизонтальной
поверхности. Для гарантии оптимального притока
воздуха и охлаждения компрессора не устанавли-
вайте его вблизи стен помещения и отопительных
приборов на расстоянии менее чем 60 см.
Подключите
шланги
пневмоинструмента.
Перечень рекомендуемого присоединительного
инструмента Вы можете найти на стр.13.

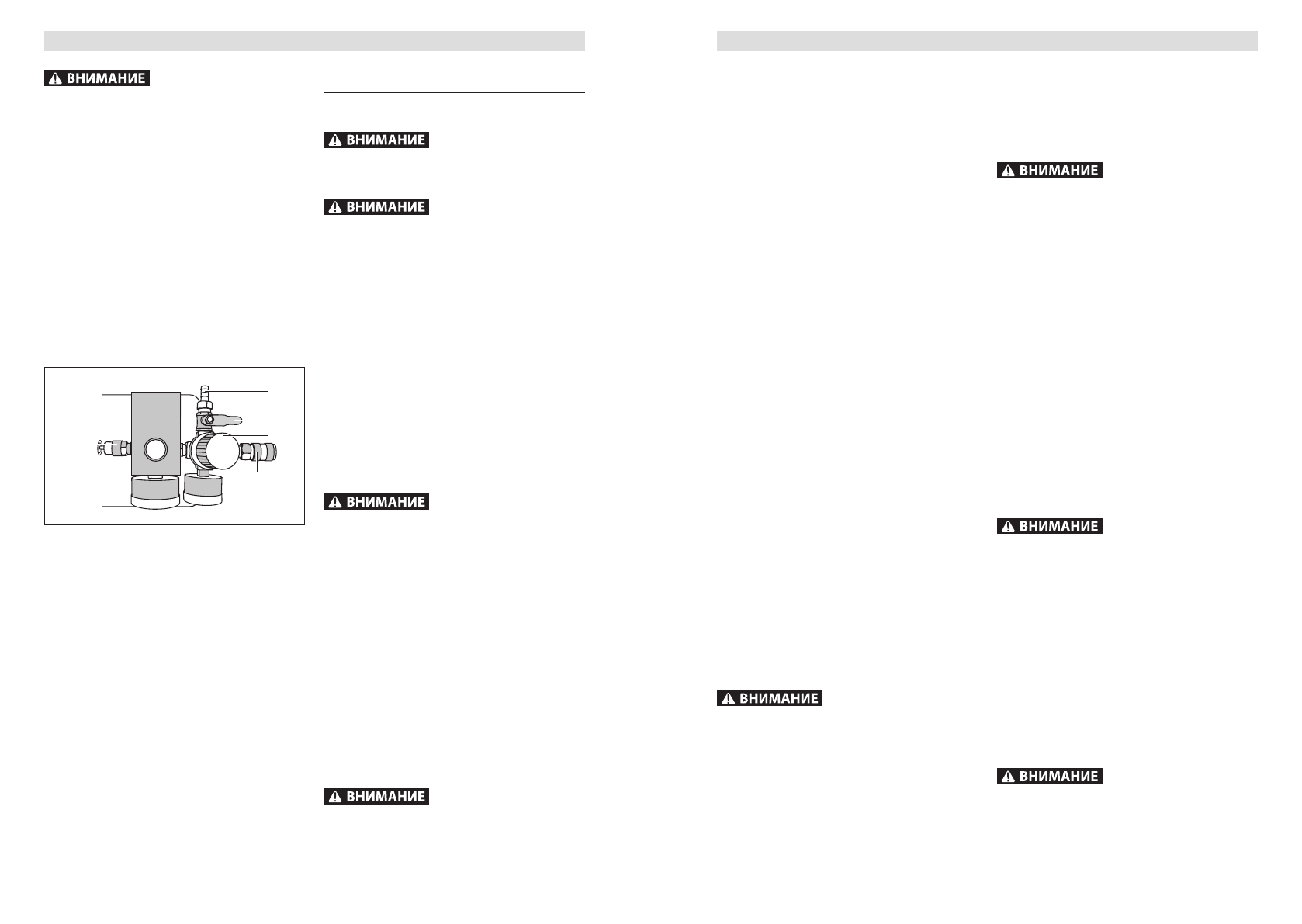

Благодаря конструкции компрессора, Вы може-
те подключать одновременно два инструмента.
На выходе из компрессора предусмотрены шту-
цера двух типов: «елочка»
15
и быстросъемный
7
.
15
20
5
7
12
Примечание!
Для Вашей безопасности и сохран-
ности окружающих Вас предметов настоятельно
рекомендуем использовать хомут (в комплект
поставки не входит) для надежного крепления
шланга на штуцере типа «елочка».
Перед началом работы отключите подачу давле-
ния, закрутив регулятор давления
5
.
Подготовьтесь к работе:
`
перед каждым использованием проверьте уро-
вень масла (см. выше). При необходимости
долейте его;
`
удалите детей и животных от изделия на рас-
стояние не менее 3 метров;
`
убедитесь в отсутствии у шлангов и инструмен-
та повреждений, которые могут допускать утеч-
ку воздуха;
`
наденьте средства защиты при работе с под-
ключенным инструментом (очки, наушники, ру-
кавицы, респиратор).
Порядок работы
Подключите изделие к электрической сети.
Перед подключением изделия к сети
убедитесь, что выключатель 2 находится
в выключенном положении.
По электробезопасности изделие соот
-
ветствует I классу защиты от поражения
электрическим током, т.е. должно быть
заземлено (для этого в вилке предусмотре
-
ны заземляющие контакты). Запрещается
переделывать вилку, если она не подходит
к Вашей розетке. Вместо этого квалифи
-
цированный электрик должен установить
соответствующую розетку.
Для включения изделия переведите выключа-
тель
2
в положение «On» (вытяните кнопку).
При давлении воздуха в баллоне ниже устав-
ки выключателя изделие включится в работу
автоматически. По достижении уставки давле-
ния выключателя двигатель также автоматиче-
ски отключается. Когда, по мере расходования
запасенного в баллоне воздуха, давление сни-
зится до предустановленного минимума, авто-
матика снова запустит двигатель.
Пуск и остановка компрессора в этом режиме
осуществляются полностью автоматически.
Примечание!
Максимальное и минималь-
ное давления являются предустановленными
на заводе-изготовителе. Самостоятельная
регулировка давления может привести к выхо-
ду изделия из строя. При выявлении случаев
самостоятельной регулировки пороговых зна-
чений давлений Вам будет отказано в гарантии.
При необходимости, дополнительная регули-
ровка может быть выполнена специалистами
сервисного центра.
Для защиты изделия и оператора от повышен-
ного давления, в случае выхода из строя реле
давления, служит предохранительный клапан
12
: при превышении давления в баллоне уста-
новленного значения, предохранительный
клапан откроется и стравит излишек.
Эксплуатация изделия с неисправным реле
давления опасна и может привести к повреж
-
дению изделия и травмам оператора.
Перед подачей давления к инструменту
вращением регулятора давления
5
установи-
тенеобходимое рабочее давление, контроли-
руя его по манометрам
3
и
6
.
Примечание!
Манометр
3
показывает
ОБ
-
ЩЕЕ
рабочее давление двух рукавов, мано-
метр
6
– в рукаве штуцера «елочка».
К инструменту, подключенному к быстро-
съемному штуцеру, воздух поступит автома-
тически. Для подачи давления к инструменту,
подключенному к штуцеру типа «елочка», от-
кройте шаровой кран
20
.
Рабочее давление на выходе может изме-
няться непосредственно в процессе работы
регулятором
5
. Также можно отрегулировать
расход воздуха отдельно только у инструмен-
та, подключенного к штуцеру
15
посредством
регулировки положения крана
20
.
Примечание!
При работе одновременно дву-
мя инструментами следует помнить, что дав-
ление в обоих инструментах будут одинако-
выми, а расход воздуха будет распределяться
обратно пропорционально соотношению про-
ходных сечений инструментов (или выходных
штуцеров в случае регулирования расхода
воздуха краном
20
) : при увеличении расхода
воздуха через штуцер
7
будет уменьшаться
расход воздуха через штуцер
15
и наоборот.
При необходимости смены рабочего инстру-
мента, подключенного:
`
к штуцеру типа «елочка» – закройте кран
20
,
ослабьте хомут (если установлен), смените
шланги инструмента, снова затяните хомут
и откройте кран
20
, установив необходимый
расход воздуха;
`
к быстросъемному штуцеру – просто отсо-
едините ненужный более инструмент и под-
соедините необходимый.
На Вашем изделии установлена тепловая
защита электродвигателя. При перегреве
автоматика отключит подачу питания к элек-
тродвигателю и компрессор остановится.
При возвращении температуры к норме ком
-
прессор включится автоматически.
Примечание!
Во избежание поломок или
преждевременного выхода изделия из строя
(особенно при участившихся случаях само-
выключения), прежде чем снова включать
его, выясните причину срабатывания защиты.
Для этого отключите изделие от сети и обрати-
тесь к разделу «Возможные неисправности и ме-
тоды их устранения».
Примечание!
При остановке компрессора (авто-
матически или принудительно выключателем) сжа-
тый воздух на участке от цилиндра до выключате-
ля может сбрасываться (зависит от модели) через
предохранительный клапан, расположенный под
выключателем. Это помогает снизить нагрузку на
электродвигатель при последующем пуске.
Не запускайте компрессор в работу сразу же
после его выключения. Сначала дождитесь
полного падения давления на участке до вы
-
ключателя (если эта функция реализована).
Для остановки изделия по окончании работы, а
также при оставлении его на долгое время без
надзора, отключите его следующим образом:
`
переведите выключатель 2 в положение «Off»
(утопите кнопку);
`
дождитесь стравливания воздуха из предохра-
нительного клапана под выключателем (если
эта функция реализована. После выключе-
ния Вы должны услышать короткое – порядка
0.5 с – шипение стравливаемого воздуха);
`
выньте вилку из розетки;
`
потяните кольцо предохранительного кла-
пана
12
, чтобы стравить весь сжатый воздух
(в случае отсутствия функции автоматического
стравливания и для гарантии безопасности).
Периодическое обслуживание
При любых операциях по техническому
обслуживанию убедитесь, что изделие вы
-
ключено и отключено от сети.
При работе компрессора в баллоне скапливает-
ся конденсат (поскольку в воздухе всегда при-
сутствуют водяные пары). Регулярно (минимум
раз в неделю, если Вы используете изделие
ежедневно) сливайте из баллона конденсат. Это
поможет избежать коррозии баллона и прод-
лить срок эксплуатации изделия.
Для слива конденсата:
`
открутите на небольшое число оборотов (для
плавного стравливания) штуцер пробки слива
конденсата
10
до полного стравливания воз-
духа из баллона;
НИКОГДА не выкручивайте сразу пробку слива
конденсата без ПОЛНОГО стравливания возду
-
ха из баллона. В противном случае Вы можете
получить травмы, а изделие и окружающие Вас
предметы или инструменты – повреждения.
