Компрессор коаксиальный масляный

|

  |

4

5

Инструкции

по применению

Устройство

1

  Кожух защитный

2

  Пневмоэлектрический выключатель

3

  Манометр давления в ресивере

4

  Рукоятка

5

Регулятор давления

6

  Манометр давления на выходе

7

  Штуцер А (быстросъемный)

8

Баллон воздушный

9

Колесо

10

Пробка слива конденсата

11

Воздушный фильтр

12

Предохранительный клапан

13

  Горловина заправки масла

14

  Индикатор уровня масла

15

  Штуцер Б (типа «елочка»)

16

Опора резиновая

17

Гайка

18

Шайба

19

Болт

20

Кран шаровой

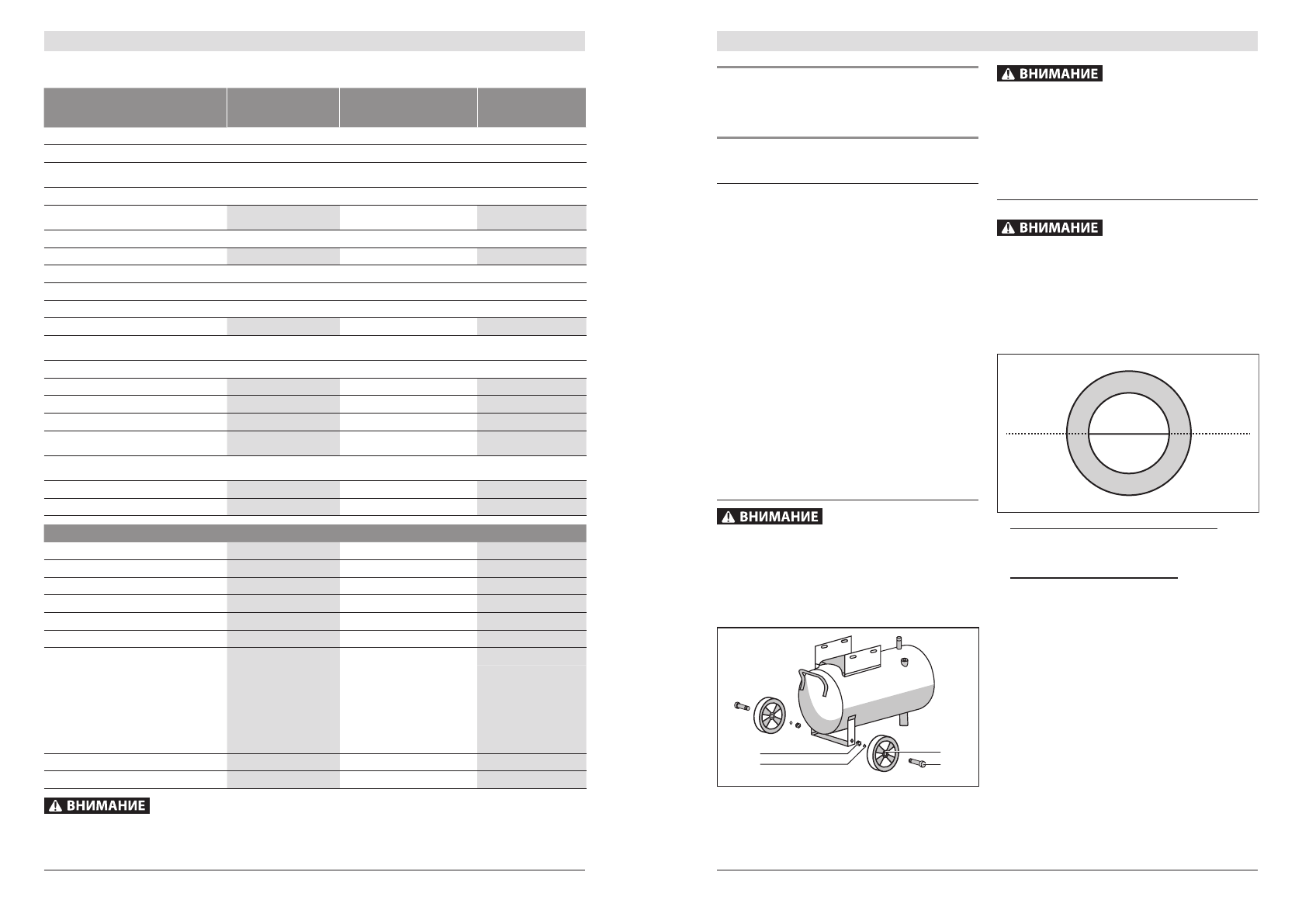

Сборка

При  любых  операциях  с  изделием  (сборка /

разборка, техническое обслуживание, заправ

-

ка  маслом,  подключение/отключение  шлан

-

гов)  убедитесь,  что  изделие  выключено  и  от

-

ключено от сети.

Установите колеса согласно рисунку.

17

18

9

19

Соберите  воздушный  фильтр,  для  чего  открути-

те  крышку  воздушного  фильтра

11

,  установите

прилагаемый  фильтрующий  элемент  и  закрутите

крышку обратно. Вверните собранный фильтр во

входное отверстие цилиндра.

Отсутствие  фильтра  может  привести  к  бы

-

строму  выходу  изделия  из  строя.  Данная

неисправность  условиями  гарантии  не  под

-

держивается.

Подготовка к работе

Изделие поставляется без масла.

Заправка изделия маслом:

`

проверьте  наличие  масла  в  картере.  Уровень

масла  контролируется  с  помощью  индикатора

14

. Если уровень масла достаточен (посереди-

не индикатора), доливать масло не следует.

`

при первом после покупки запуске:

 Залей-

те  масло  соответствующего  типа  (см.  ниже),

вязкости и проверьте уровень масла;

`

при  последующих  запусках:

  если  уровень

масла недостаточен, долейте масло, соответ-

ствующее по марке уже залитому;

Примечание!

  Во  избежание  повреждения  дви-

гателя  никогда  не  смешивайте  различные  марки

масла.

`

приготовьте  масло  (для  компрессоров).  Соот-

ветствующий  тип  –  SAE  20W,  вязкость  по  ISO

68 или 100. Рекомендуемое масло – минераль-

ное

ЗУБР

 ЗМК-ПС (SAE 20W, ISO 68);

`

снимите заглушку масляной горловины

13

;

`

залейте  объем  масла,  приблизительно  соот-

ветствующий  указанному  в  технических  дан-

ных.  Проверьте уровень масла. Нормальным

является уровень посередине индикатора

14

.

При необходимости, долейте;

`

установите  вместо  заглушки  прилагаемую

крышку масляной горловины (сапун).

Технические характеристики

Артикул

ЗКПМ-220-24-1.5 ЗКПМ-220-24-1.5-Н5 ЗКПМ-220-50-1.5

Номинальное напряжение питания, В

220

Частота тока, Гц

50

Номинальная потребляемая

мощность, Вт

1500

Частота вращения, мин

-1

2850

Производительность

(по всасыванию), л/мин

220

220

220

Рабочее давление в баллоне, атм.

8

Объем баллона, л

24

24

50

Тип компрессора

поршневой

Тип привода коленвала

коаксиальный

Тип смазки

масляный

Объем заправки маслом, мл

250

250

250

Типы штуцеров для подключения

инструмента

Быстросъемный, «Елочка»

Термопредохранитель

есть

Тепловое реле

–

–

–

Уровень звуковой мощности (к=3), дБ

75

75

75

Уровень звукового давления (к=3), дБ

94

94

94

Среднеквадратичное

виброускорение (к=1,5), м/с2

–

–

–

Класс безопасности

по ГОСТ 12.2.007.0 - 75

I класс

Масса изделия / в упаковке, кг

19 / 21.1

19 / 22.5

25.8 / 28

Срок службы, лет

5

5

5

Комплект поставки

Компрессор

1 шт.

1 шт.

1 шт.

Колесо

2 шт.

2 шт.

2 шт.

Фильтр воздушный

1 шт.

1 шт.

1 шт.

Опора резиновая

1 шт.

1 шт.

2 шт.

Сапун

1 шт.

1 шт.

1 шт.

Набор крепежный

1 шт.

1 шт.

1 шт.

Набор пневмоинструмента:
Краскораспылитель с верхним бачком

–

1 шт.

–

Пистолет для продувки

–

1 шт.

–

Спиральный шланг 5м

–

1 шт.

–

Пистолет для накачки шин с манометром

–

1 шт.

–

Пистолет для вязких жидкостей с бачком

–

1 шт.

–

Руководство по эксплуатации

1 шт.

1 шт.

1 шт.

Инструкция по безопасности

1 шт.

1 шт.

1 шт.

Убедитесь в отсутствии видимых механических повреждений изделия и принадлежностей,

которые могли возникнуть при транспортировании и хранении.
