Воздухопровод сброса давления

4 служит для сбрасывания сжатого

воздуха из нагнетательного воздухопровода 5 после остановки блока
поршневого с целью облегчения его последующего запуска.

•

Клапан предохранительный

6 служит для ограничения максимального

давления в ресивере и отрегулирован на давление открывания,
превышающее давление нагнетания не более чем на 10%.

•

Обратный клапан

7 обеспечивает подачу сжатого воздуха только в

направлении от блока поршневого к ресиверу.

•

Кран слива конденсата

8 служит для удаления конденсата из ресивера.

•

Манометр

3 предназначен для контроля давления в ресивере.

КОМПРЕССОР С РЕМЕННОЙ ПЕРЕДАЧЕЙ

(рис.2) состоит из следующих основных

сборочных единиц и деталей: блока поршневого, ресивера (воздухосборника) 1,
платфор мы 2, электродвигателя
3 со шкивом 4, клиновых ремней
5, защитного ограждения 6,
телепрессостата 7, манометра
8, воздухопровода сброса
давления 9, нагнетательного
воздухопровода 10, крана 11,
клапана предохранительного
12, клапана обратного 13, крана
сливного 14, амортизаторов 15.

УСТРОЙСТВО ИЗДЕЛИЯ

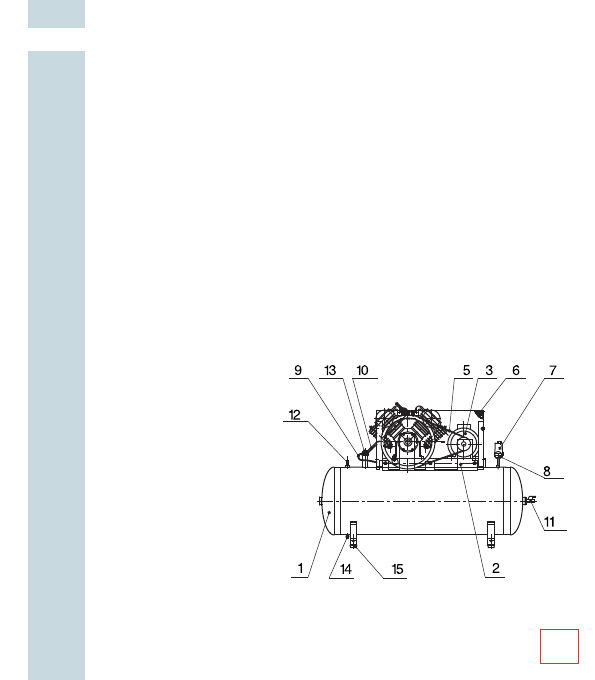

Рисунок 2 – Общее устройство

компрессора с ременной передачей
