КОМПРЕССОР С ПРЯМОЙ ПЕРЕ-

ДАЧЕЙ

(рис.1) состоит из сле-

дующих основных сборочных
единиц и деталей: блока поршне-
вого, ресивера (воздухосборни-
ка) 1, прессостата 2, манометра
3, воздухопровода сброса давле-
ния 4, нагнетательного воздухо-
провода 5, клапана предохрани-
тельного 6, клапана обратного 7,
крана слива конденсата 8, колес
и амортизаторов 9, регулятора
давления воздуха, подаваемого
потребителю 10.

•

Блок поршневой

– поршне-

вого типа, одноступенчатый
с воздушным охлаждением
– предназначен для выра-
ботки сжатого воздуха.
Смазка трущихся поверхностей деталей блока поршневого осуществляется
разбрызгиванием масла. Заливка масла в картер производится через
отверстие в крышке картера, слив масла – через отверстие в днище
картера, закрытое пробкой.

•

Ресивер

(воздухосборник) 1 служит для сбора сжатого воздуха, устранения

пульсации давления, отделения конденсата и масла. Ресивер является
также корпусом, на котором смонтированы узлы и детали компрессора.
Ресивер имеет штуцеры для установки прессостата 2, обратного клапана 7,
крана слива конденсата 8.

•

Электродвигатель

входит в состав блока поршневого и составляет единое

целое.

•

Прессостат

2 служит для обеспечения работы компрессора в

автоматическом режиме, поддержания давления в ресивере.

УСТРОЙСТВО ИЗДЕЛИЯ

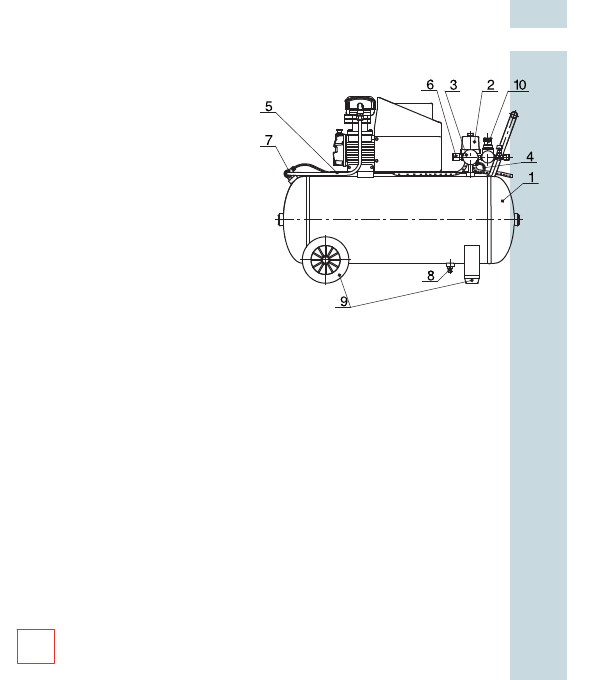

Рисунок 1 – Общее устройство

компрессора с прямой передачей
