14 -

Регулятор давления

служит для уменьшения давления до требуемого

рабочего в подсоединенных пневматических инструментах и является
дополнительным устройством.

22 -

Пульт

управления

компрессора

СБ4/Ф-500.LB75Т

обеспечивает

поочередный  пуск  электродвигателей.  Вводной  выключатель  поз.  23
(см.  рисунок  9)  предназначен  для  включения  питания  компрессора,
сигнальная  лампа  поз.  24  указывает  на  готовность  компрессора  к
работе,  выключатели  поз.  25  служат  для  отключения,  в  случае
необходимости, одного из электродвигателей.

ВНИМАНИЕ: ПУЛЬТ УПРАВЛЕНИЯ ОТКРЫВАТЬ ПОСЛЕ ОТКЛЮЧЕНИЯ
УСТАНОВКИ ОТ ПИТАЮЩЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

7.2

Устройства контроля, управления и защиты компрессора

7.2.1

Компрессор снабжен следующими устройствами контроля, управления

и защиты:



манометром для контроля давления сжатого воздуха в ресивере;



прессостатом – исполнительным устройством для регулирования

производительности периодическим пуском-остановом компрессора;



клапаном разгрузочным – устройством разгрузки блока поршневого

при остановке приводного двигателя;



предохранительным клапаном – устройством защиты от превышения

максимального допустимого давления в ресивере;



устройством защиты от перегрузок электрооборудования, короткого

замыкания или обрыва одной из фаз питающей электрической сети.
В  компрессорах  СБ4/С-100.LB75,  СБ4/Ф-270.LB75,  СБ4/Ф-270.LB75В,
СБ4/Ф-500.LB75,  СБ4/Ф-500.LB75ТБ  устройство  защиты  установлено  в
прессостате.  В  компрессоре  СБ4/Ф-500.LB75Т  устройство  защиты
установлено на монтажной плате пульта управления.

7.3

Порядок работы

7.3.1

Настройка давления в подсоединенных пневматических инструментах

регулятором давления (при его наличии) осуществляется
следующим образом (см. рисунок 10):

Подсоедините

регулятору

давления

пневматический инструмент.

Разблокируйте

рукоятку

регулятора

давления,

потянув ее вверх;

При открытом кране установите желаемое давление,

вращая рукоятку в направлении "+" (по часовой
стрелке) для увеличения давления или в направлении
"-" (против часовой стрелки) для уменьшения
давления;

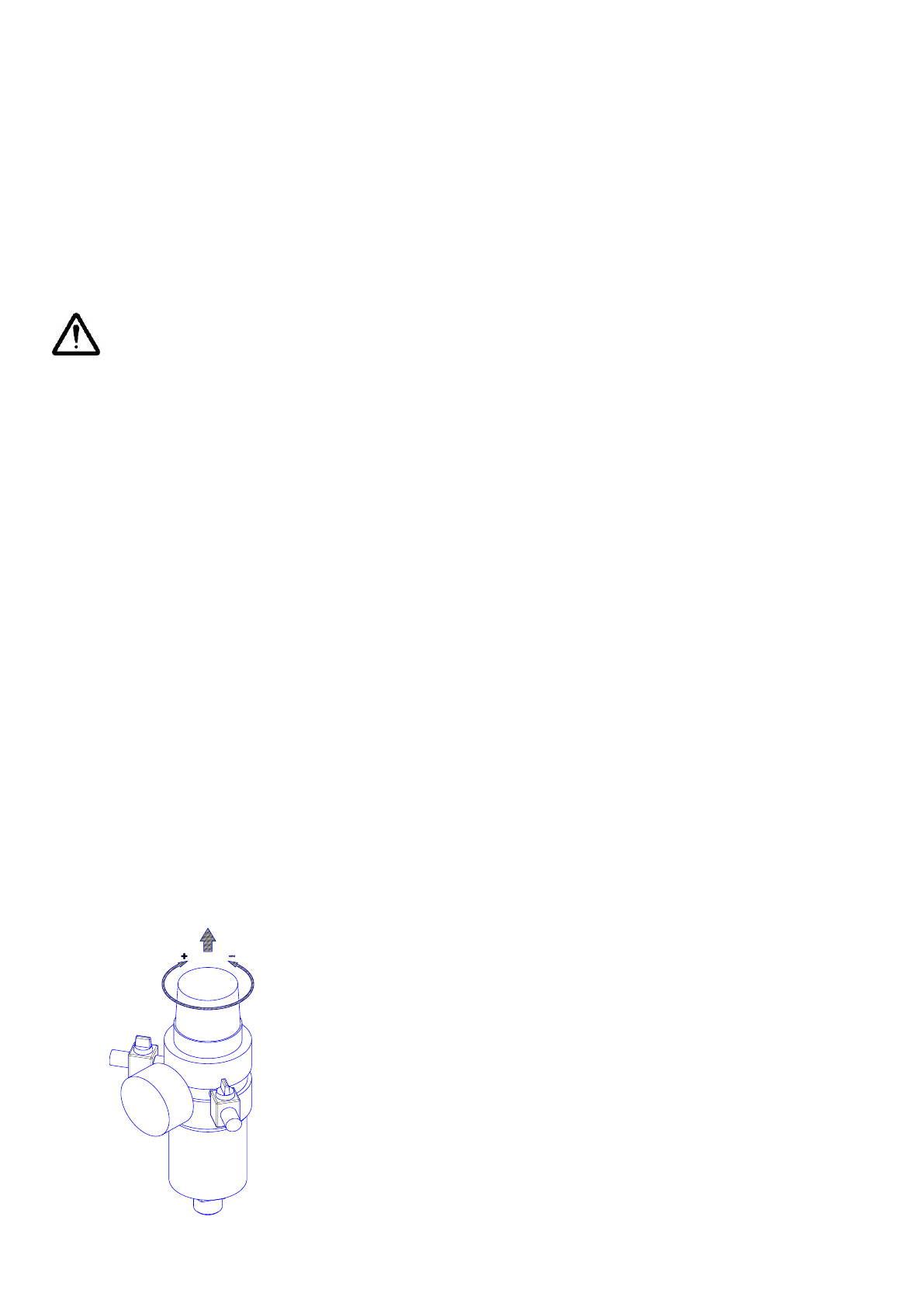

Рисунок 10
