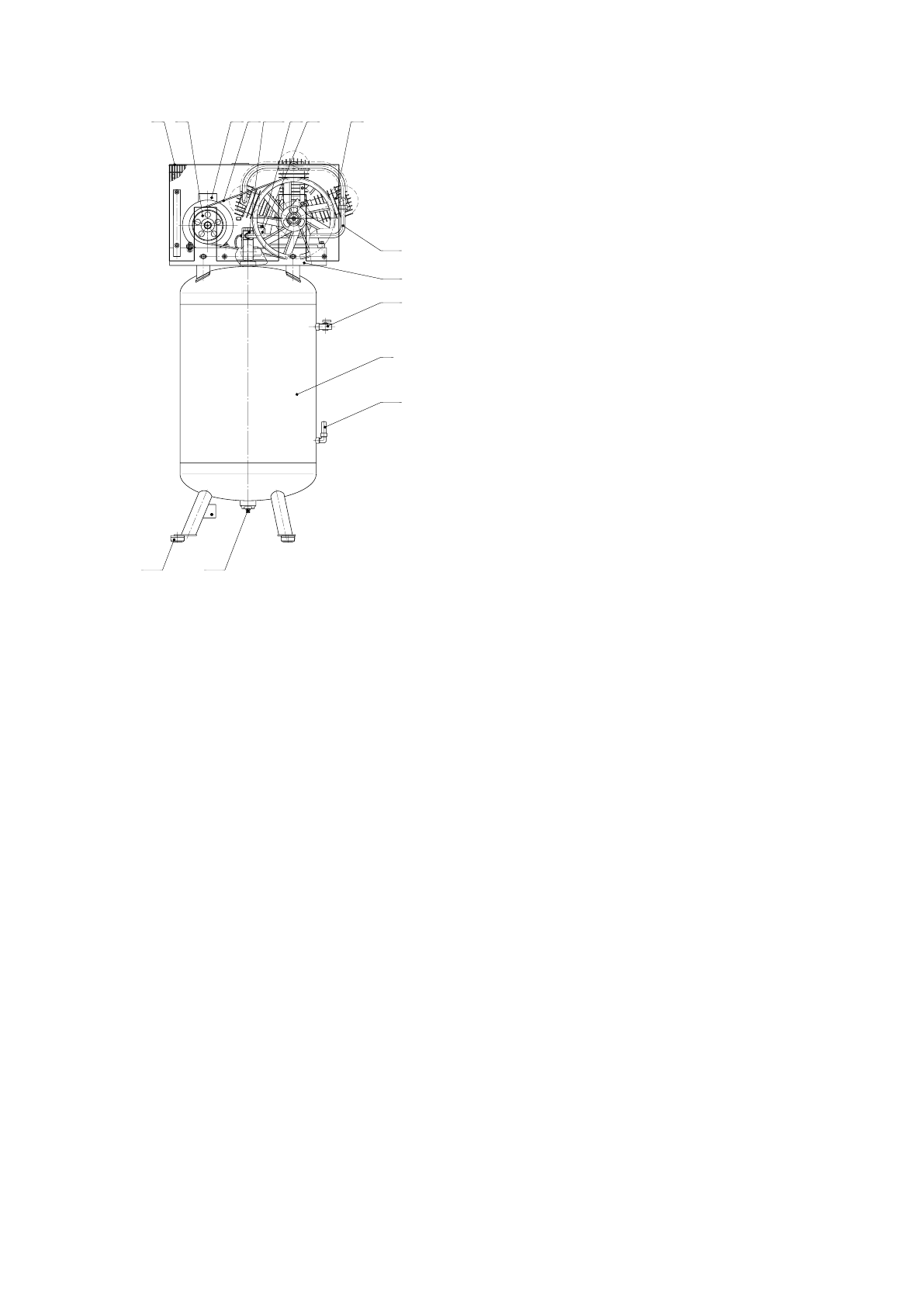

Рисунок 9 - Общий вид компрессора СБ4/Ф-270.LB40В


1 -

Блок  поршневой

  предназначен  для  выработки  сжатого  воздуха.  Смазка

трущихся  поверхностей  деталей  блока  поршневого  осуществляется
разбрызгиванием масла.

2 -

Электродвигатель

 предназначен для привода блока поршневого.

5 -

Ресивер

  служит  для  сбора  сжатого  воздуха,  устранения  пульсации

давления,  отделения  конденсата;  является  корпусом,  на  котором
смонтированы узлы и детали компрессора.

6 -

Защитное  ограждение

предохраняет  от  случайного  прикосновения  к

движущимся частям привода установки.

7 -

Прессостат

служит

для

обеспечения

работы

компрессора

в

автоматическом  режиме,  поддержания  давления  в  ресивере  в
заданном диапазоне.

8 -

Выключатель

 предназначен для пуска и остановки компрессора.

9 -

Манометр

 предназначен для контроля давления в ресивере.

10 -

Клапан  предохранительный

  служит  для  ограничения  максимального

давления  в  ресивере  и  отрегулирован  на  давление  открывания,
превышающее давление нагнетания не более чем на 10%.

12 -

Клапан  обратный

  обеспечивает  подачу  сжатого  воздуха  в  направлении

от блока поршневого к ресиверу.

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

14 -

Кран

16 -

Платформа

17 -

Амортизаторы
