10

6.4.4

На  отводящем  трубопроводе  рекомендуем  установить  трехходовой

кран  или  другое  устройство,  обеспечивающее  сброс  давления  воздуха  из
ресивера,  при  остановке  и  отключении  компрессора  от  воздушной  сети,  а
также для подсоединения контрольного манометра.


6.5

Электрическое подключение

6.5.1

Подключение  компрессора  к  электрической  сети  должно  выполняться

квалифицированным  персоналом  в  соответствии  с  действующими
правилами и предписаниями по технике безопасности.
6.5.2

Компрессор  должен  быть  соединен  с  электрической  сетью  через

устройство защиты питающего провода от токов короткого замыкания.
6.5.3

Проверьте  соответствие  параметров  питающей  сети  требованиям

настоящего

руководства

по

эксплуатации.

Допустимое

колебание

напряжения  составляет  ±  10%  от  номинального  значения,  допустимое
колебание  частоты  тока  ±  1%  от  номинального  значения.  Падение
напряжения  от  источника  питания  до  электродвигателя  не  должно
превышать 5% от номинального значения (МЭК 60204-1).
6.5.4

Схема  электрическая  принципиальная  компрессоров  указана  в

приложении А на рисунке А.1.


ПРЕДУПРЕЖДЕНИЕ:  ПРИ  ЭЛЕКТРИЧЕСКОМ  ПОДСОЕДИНЕНИИ  ОСОБОЕ
ЗНАЧЕНИЕ  ИМЕЕТ  ЧЕРЕДОВАНИЕ  ФАЗ,  ТАК  КАК  ЭТО  ОПРЕДЕЛЯЕТ
НАПРАВЛЕНИЕ  ВРАЩЕНИЯ  ВАЛА  ЭЛЕКТРОДВИГАТЕЛЯ,  КОТОРОЕ  ДОЛЖНО
СООТВЕТСТВОВАТЬ  НАПРАВЛЕНИЮ,  УКАЗАННОМУ  НА  ЛОПАСТИ  ШКИВА-
ВЕНТИЛЯТОРА  ПОРШНЕВОГО  БЛОКА  ИЛИ  СТРЕЛКЕ,  РАСПОЛОЖЕННОЙ  НА
КРЫШКЕ  ВЕНТИЛЯТОРА  ЭЛЕКТРОДВИГАТЕЛЯ.  ВРАЩЕНИЕ  ВАЛА  В
ОБРАТНОМ НАПРАВЛЕНИИ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ КОМПРЕССОРА!


6.5.5

Для контроля направления вращения:

1

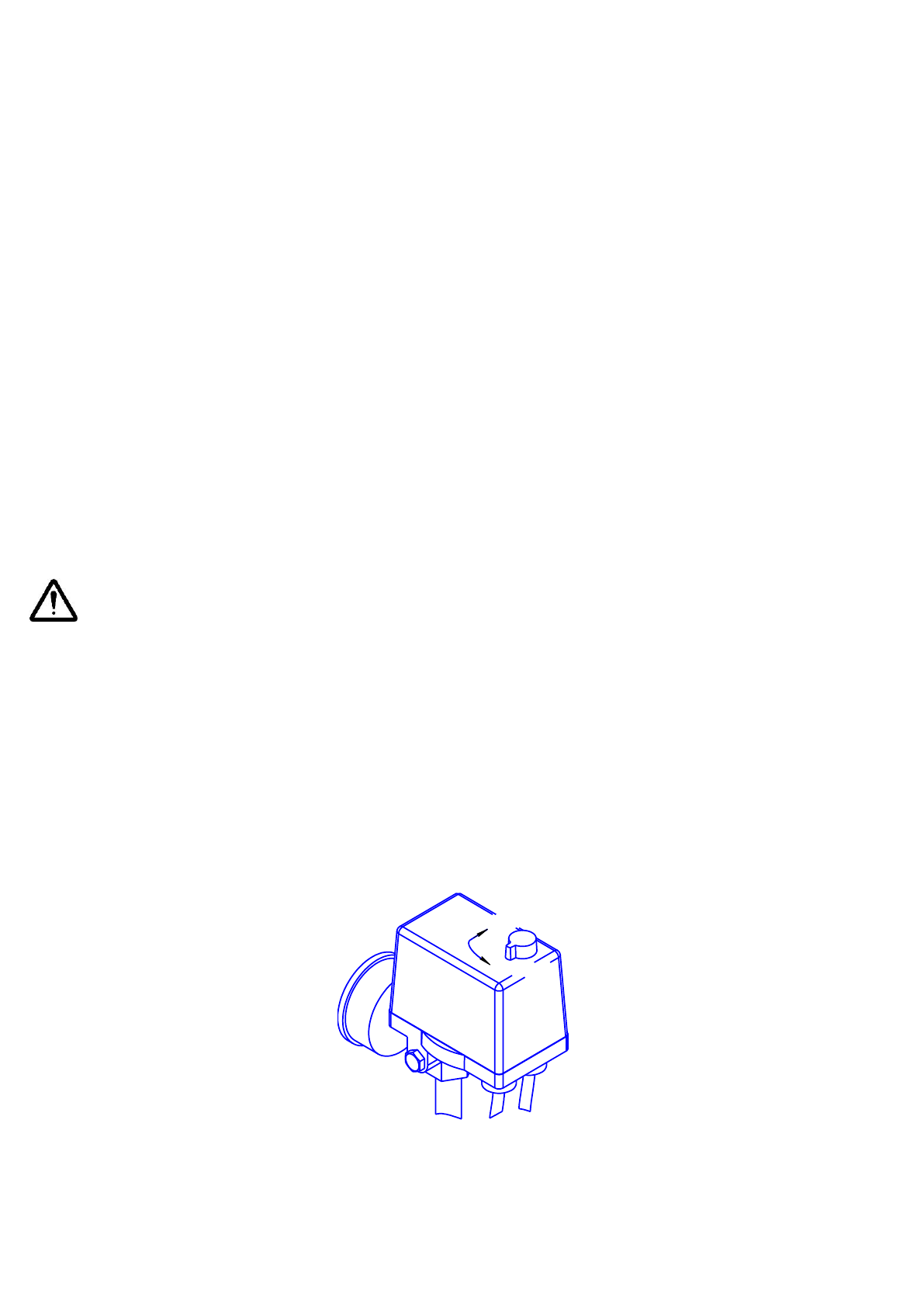

Проверьте,  чтобы  выключатель  на  прессостате  находился  в
выключенном положении "OFF" (см. рисунок 4).

O

F

F

(

В

Ы

К

Л

.

)

A

U

T

O

(

А

В

Т

О

М

А

Т

)

Рисунок 4
