9


ЗАПРЕЩАЕТСЯ: ЖЕСТКО КРЕПИТЬ КОМПРЕССОР К ПОЛУ ИЛИ ФУНДАМЕНТУ,
А  ТАК  ЖЕ  ЭКСПЛУАТИРОВАТЬ  КОМПРЕССОР  БЕЗ  АМОРТИЗАТОРОВ  (ИЛИ
КОЛЕС И АМОРТИЗАТОРОВ) И НА ПОДДОНЕ!

1

4

2

3

4

1

4

2

3

4

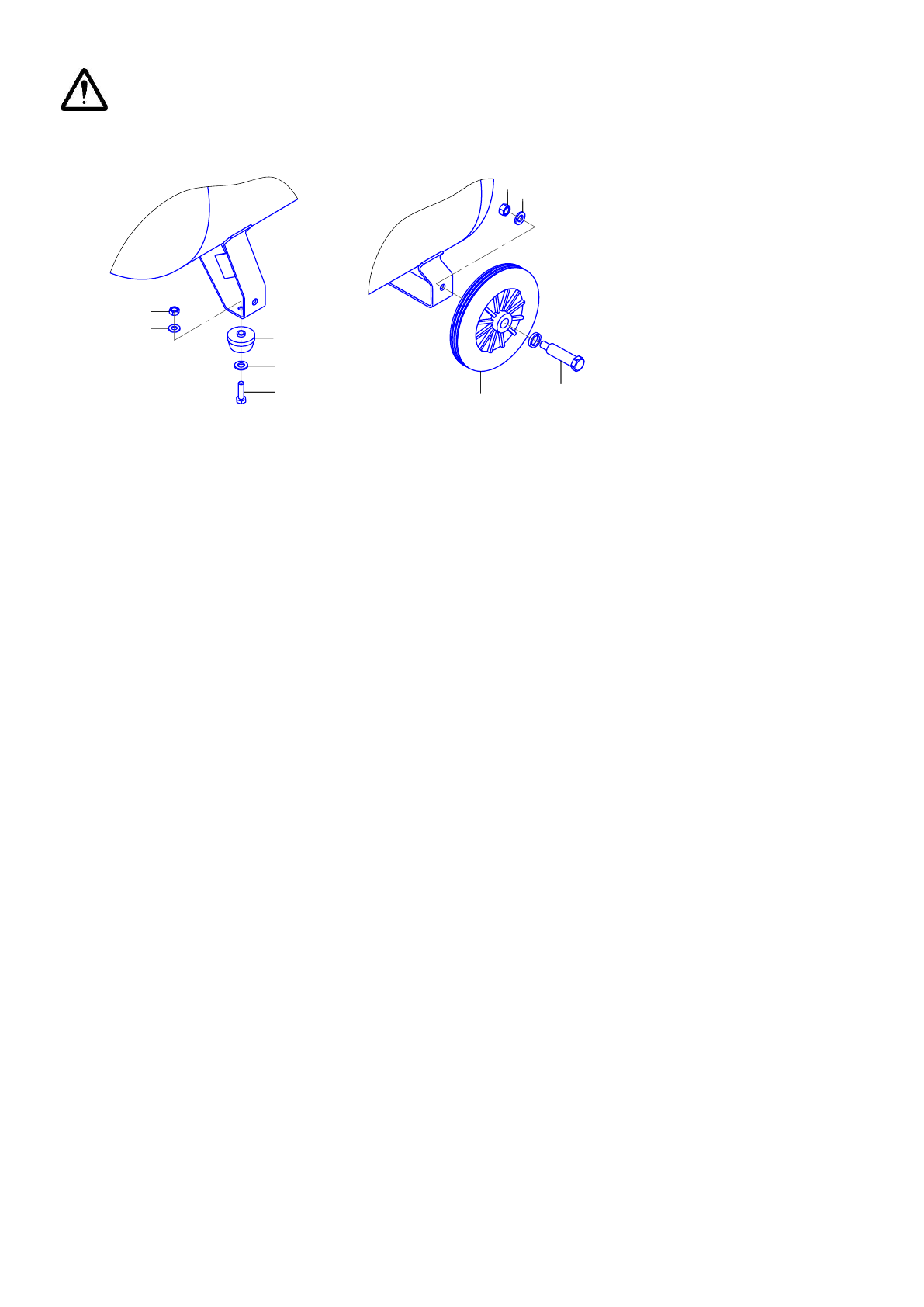

Рисунок 1

Рисунок 2


6.3.5

Установите воздушные фильтры (для предотвращения разрушения при

транспортировании сняты и упакованы отдельно).
6.3.6

Разместите  компрессор  на  ровной  горизонтальной  поверхности,  для

обеспечения  оптимальной  смазки  всех  его  узлов  и  наиболее  полного  слива
конденсата  из  ресивера.  Пол  помещения  в  месте  установки  компрессора
должен  быть  ровным  с  нескользящей  поверхностью,  маслоустойчивым  и
выполненным из несгораемого износоустойчивого материала.
6.3.7

Обеспечьте  свободный  доступ  к  выключателю,  крану  подачи  воздуха

потребителю и конденсатоотводчику. Для  обеспечения хорошей вентиляции
и  эффективного  охлаждения  необходимо,  чтобы  компрессор  находился  на
расстоянии не менее 1 м от стены.


6.4

Подключение к воздушной сети

6.4.1

При  подсоединении  компрессора  к

воздушной  сети,  либо

исполнительному  устройству  необходимо  использовать  пневмоарматуру  и
гибкие трубопроводы соответствующих размеров и характеристик (условный
проход, давление и температура).
6.4.2

Сжатый  воздух  представляет  собой  энергетический  поток  и  поэтому

является  потенциально  опасным.  Трубопроводы,  работающие  под
давлением,  должны  быть  в  исправном  состоянии  и  соответствующим
образом соединены.
6.4.3

Подсоединение компрессора к воздушной сети необходимо выполнять

через кран (поз. 14, рисунки 4, 5, 6).

1

2

3

5

4

1

2

3

5

4

1 - Амортизатор

2 - Болт М10
3 - Гайка М10
4 - Шайба 10

1 - Болт

2 - Шайба
3 - Колесо
4 - Гайка М12
5 - Шайба 12
