Устройство и порядок работы

7.1

Устройство

7.1.1

Общий вид компрессоров показан на рисунках 4, 5, 6.

7
8
9

6

2
3

17

16

13

17

5

14

4

11

10

12

1

7
8
9

6

2
3

17

16

13

17

5

14

4

11

10

12

1

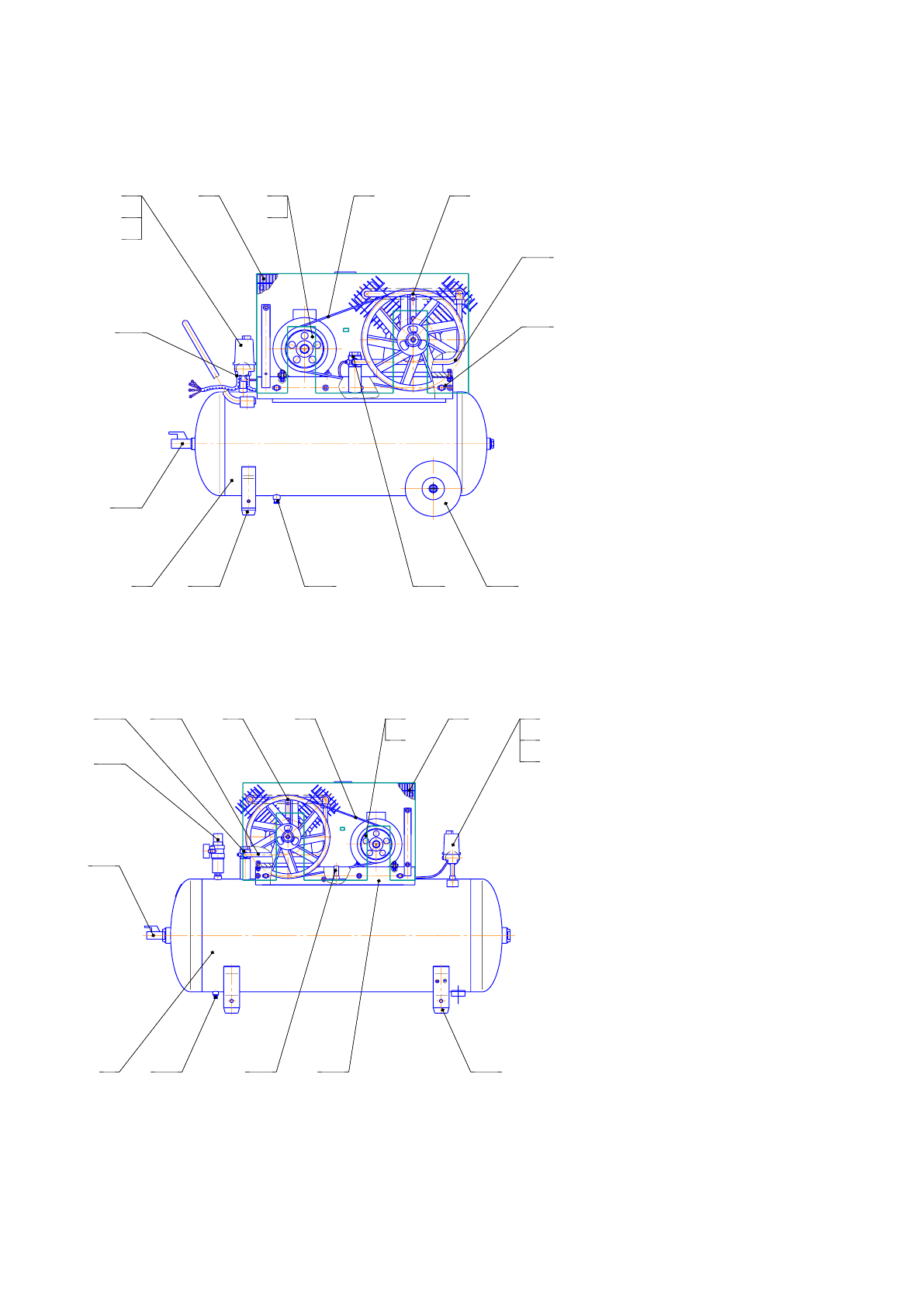

Рисунок 4 - Общий вид компрессора СБ4/C-100.LВ50

5

16

2
3

4

6

7
8
9

11

14

10

13

17

12

1

15

5

16

2
3

4

6

7
8
9

11

14

10

13

17

12

1

15

Рисунок 5 - Общий вид компрессоров СБ4/Ф-270.LB50,

СБ4/Ф-270.LB50-5.5

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

14 -

Кран

15 -

Регулятор давления

16 -

Платформа

17 -

Амортизаторы

1 -

Блок поршневой

2 -

Электродвигатель

3 -

Шкив

4 -

Ремень

5 -

Ресивер

6 -

Защитное ограждение

7 -

Прессостат

8 -

Выключатель

9 -

Манометр

10 -

Клапан предохранительный

11 -

Воздухопровод

12 -

Клапан обратный

13 -

Конденсатоотводчик

14 -

Кран

16 -

Платформа

17 -

Колеса и амортизаторы
