Компрессор с ременной передачей AC-630-110-BDW (ID 1119), AC-530-200-BDH,
AC-630-300-BDW (ID 1119), AC-850-300-BDV.  Артикул 3 01 01 041, 3 01 01 043, 3 01 01 044,
3 01 01 045

Детальная информация о компрессоре
•

Общий вид компрессора AC-530-200-BDH показан на рисунках

2.2 и 3.2, его подробное устройство приведено на схеме сборки
(см. приложение Д).

•

Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, электродвигателя 5, защитного ограждения клино-
ременной  передачи  6,  компрессорного  блока  8,  блока  управ-
ления 16 и других узлов. Электродвигатель 5 с компрессорным
блоком 8 смонтирован на платформе 3. Платформа 3 является
составной  частью  ресивера  2.  Колеса  1  закреплены  на  стойках
ресивера  2.  В  передней  части  ресивера  2  расположены  пово-
ротные  колесные  опоры  18.  Для  перемещения  на  небольшие
расстояния  компрессор  оснащен  рукояткой  15,  поворотными
колесными опорами 18 и колесами 1.

•

Блок  управления  16  расположен  в  передней  части  компрес-

сора  и  состоит  из  следующих  основных  узлов:  манометра  17
давления сжатого воздуха  в ресивере, реле давления 13, кноп-
ки  пуска  12,  переходника  быстроразъемного  14  и  предохрани-
тельного  клапана  11.  Регулятор  давления  25  предназначен  для
снижения давления сжатого воздуха на выходе из компрессора
в  рабочем  диапазоне  и  управляется  (настраивается)  вручную.
Визуальный контроль давления сжатого воздуха в ресивере 2 и
на выходе из компрессора осуществляют по показаниям мано-
метров 17 и 27 соответственно.

Компрессор  AC-630-300-BDW

(ID  1119),  детальная  информа-

ция

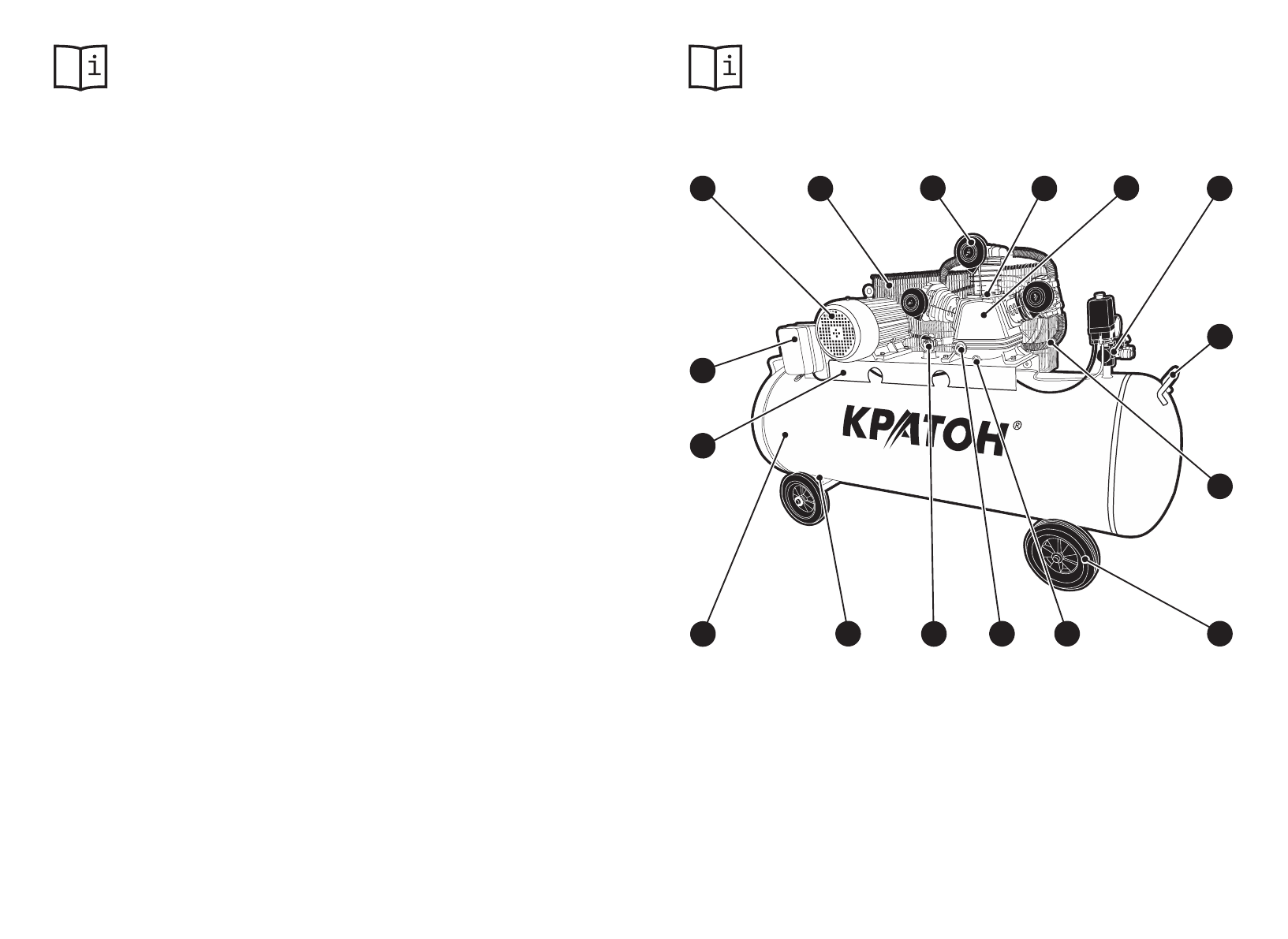

Рисунок 2.3

 — Общий вид компрессора AC-630-300-BDW (ID 1119)

4

3

1

2

5

6

16

9

8

7

11

12

10

14

15

13

24

25
