Компрессор с прямой передачей безмасляный AC-420-50-OFHS
артикул 3 01 01 056

20

17

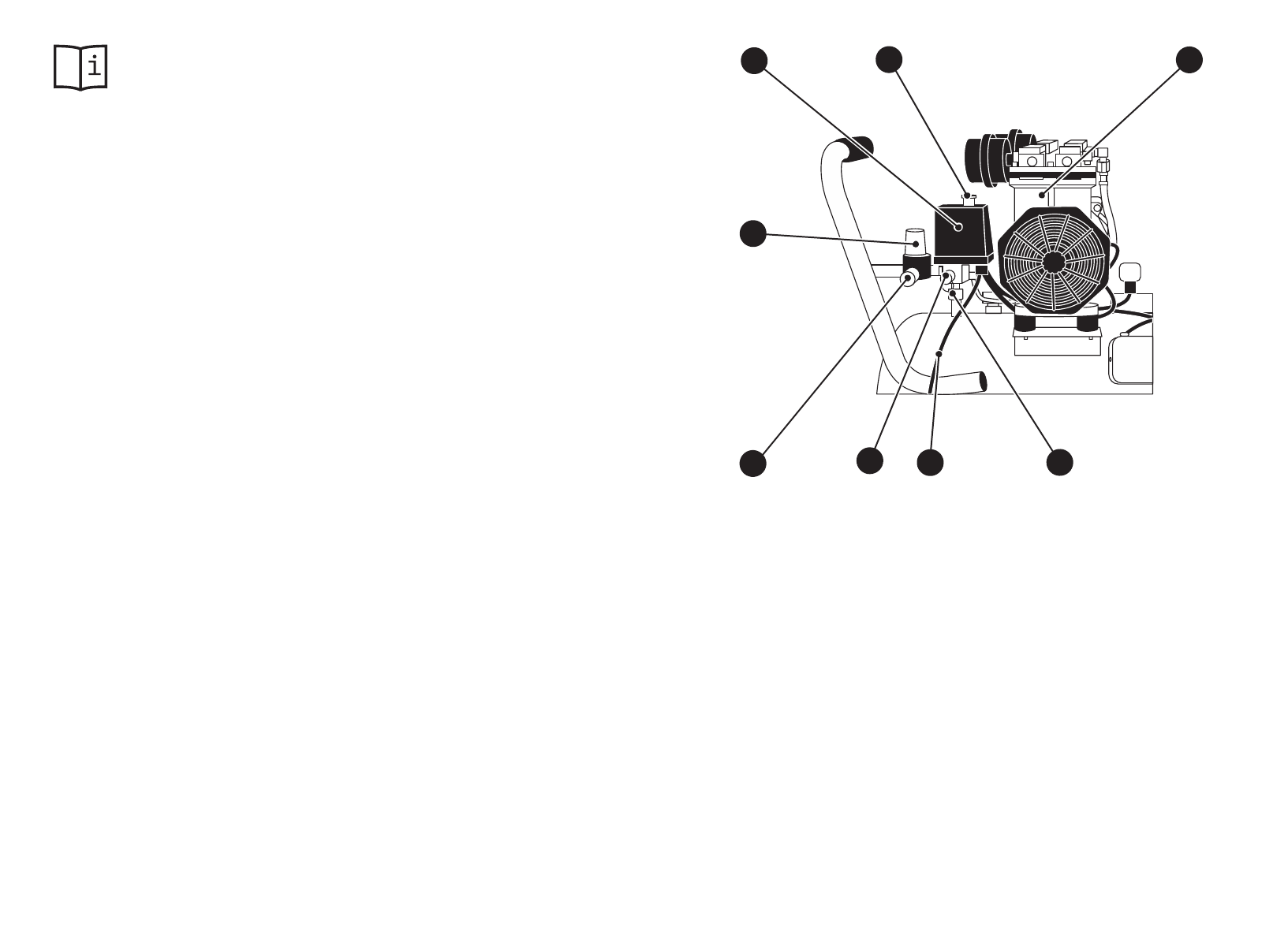

Рисунок 2

 — Блок управления и узлы компрессора

•

Визуальный контроль давления сжатого воздуха в ресивере 3 и на

выходе  из  компрессора  осуществляют  по  показаниям  манометров
22 и 21 соответственно.

•

Принцип работы  компрессора заключается в следующем:

— после подключения вилки кабеля электропитания 32 к электро-
сети  и  включения  компрессора  с  помощью  кнопки  пуска  30,  валы
электродвигателей 11 и 17 начинают вращаться. Крутящий момент  от
электродвигателей  передается на кривошипно-шатунные механиз-
мы четырех попарно и синхронно работающих  поршневых блоков.
Кривошипно-шатунные  механизмы  преобразуют  вращательное
движение  валов  электродвигателей  в  возвратно-поступательное
движение тарельчатых поршней в цилиндрах поршневых блоков 9
и 14, осуществляющих рабочие циклы компрессора;
— атмосферный воздух через воздушные фильтры 10 всасывается
в поршневой  блок 9. В  поршневых  блоках 9 одновременно  проис-
ходят  рабочие  циклы  (всасывание,  сжатие  и  нагнетание).  Синхрон-
ную  работу  и  последовательное  чередование  рабочих  циклов
поршневого блока 9 обеспечивают встроенные пластинчатые кла-
паны открытия и закрытия. Далее, из поршневого блока 9 по нагне-
тательному  трубопроводу  5  сжатый  воздух  поступает  в  ресивер  3.
Аналогично работает компрессорный блок 15;
— при достижении в ресивере 3 максимального рабочего давления
сжатого воздуха, реле давления 19 размыкает электрическую цепь
питания  электродвигателей,  т.е.  останавливает  компрессор.  При
падении  давления  сжатого  воздуха  в  ресивере  3  ниже  величины
настройки  реле  давления  19  (выполненной  изготовителем),  проис-
ходит  замыкание  электрической  цепи  питания  электродвигателей,
т.е. происходит запуск компрессора. Таким образом, осуществляет-
ся  запуск  и  остановка  компрессора,  т.е.  его  циклическая  работа  в
автоматическом режиме.  В таком режиме компрессор будет рабо-
тать  до  тех  пор,  пока  кнопка  пуска  30  на  блоке  управления  31  не
будет приведена в выключенное положение.

19

28

20

32

14

30

33

1. Колесо (2 шт.)
2. Стойка
3. Ресивер
4. Клапан обратный (2 шт.)
5.  Трубопровод  нагнета-
тельный
6. Ручка
7. Вентилятор (4 шт.)
8. Блок компрессорный
9. Блок поршневой
10.  Фильтр  воздушный  (4
шт.)
11. Электродвигатель
12.  Клапан  электромагнит-
ный (1 шт.)
13.  Трубопровод  нагнета-
тельный

14. Блок поршневой
15. Блок компрессорный
17. Электродвигатель
18. Рукоятка
19. Реле давления
20.  Переходник  быстро-
разъемный (кран)
21.  Манометр  давления
сжатого  воздуха    на  выхо-
де  из компрессора
22.  Манометр  давления
сжатого  воздуха    в  реси-
вере
23. Трубка разгрузочная
24. Опора резиновая (2 шт.)
25.  Клапан  слива  конден-
сата

26. Уголок (4 шт.)
27. Виброопора (8 шт.)
28. Регулятор давления
30. Кнопка пуска
31.  Блок  управления  ком-
прессором
32. Кабель электропитания
с вилкой
33.  Клапан  предохрани-
тельный

31
