Компрессор с прямой передачей безмасляный AC-180-12-OFH,
артикул 3 01 01 046

20

17

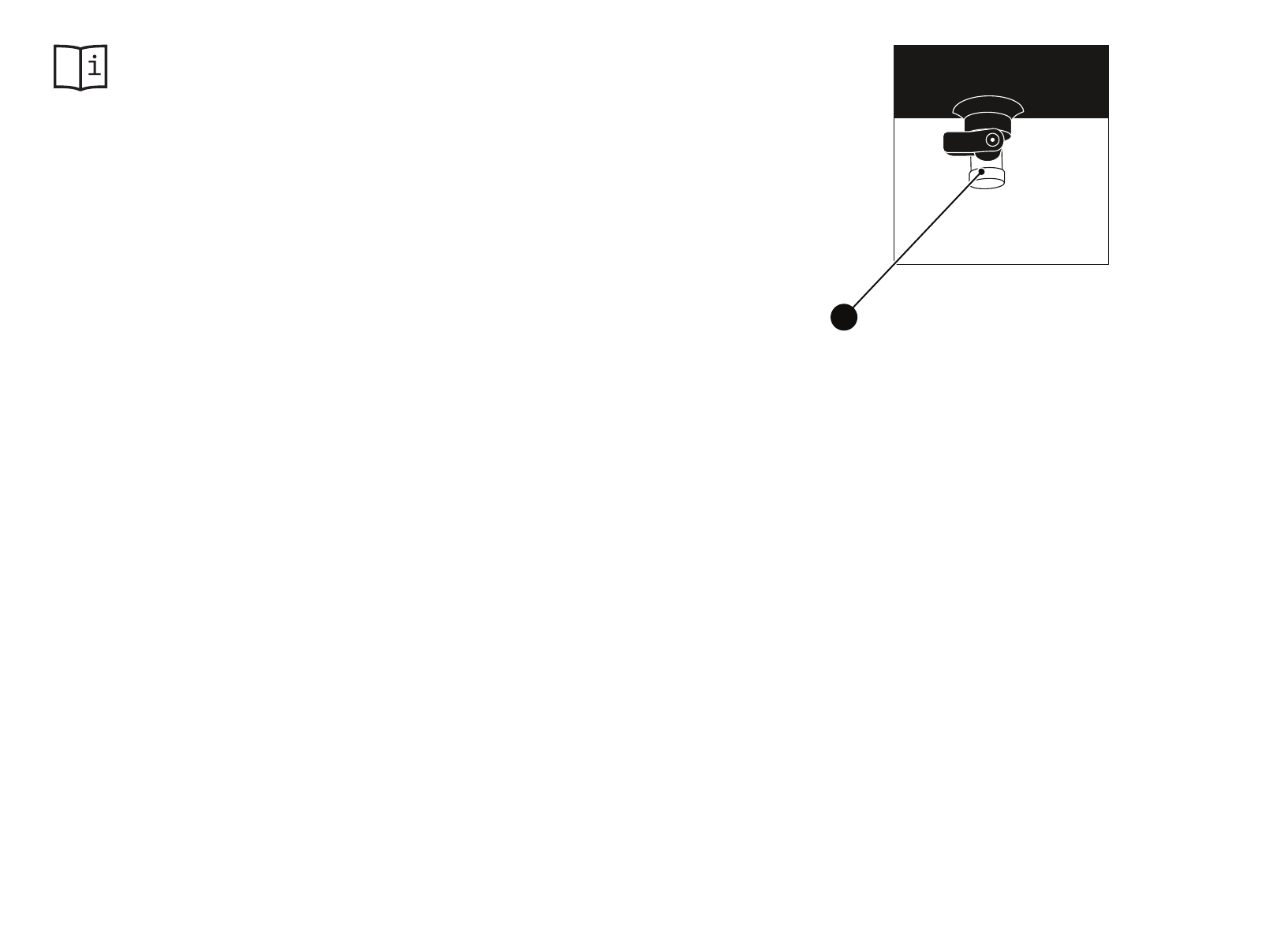

Рисунок 2

 — Узлы компрессора

1. Ресивер
2 Блок управления компрессором
3. Переходник быстроразъемный (кран)
4. Регулятор
5.  Клапан  предохранительный  (место
расположения)
6. Манометр (давление сжатого воздуха
на выходе из компресссора)
7. Манометр (давление сжатого воздуха
в ресивере)

8. Рукоятка
9. Кожух защитный
10. Выключатель
11. Опора с амортизаторами (4 шт)
12. Кран слива конденсата

•

Регулятор  давления  4  предназначен  для  снижения  давления

сжатого воздуха на выходе из компрессора в рабочем диапазо-
не и управляется (настраивается) вручную.

•

К  переходнику  быстроразъемному  (крану)  3  подключают  шту-

цер шланга подачи сжатого воздуха потребителю.

•

Визуальный контроль давления сжатого воздуха в ресивере 1

и  на  выходе  из  компрессора  осуществляют  по  показаниям  ма-
нометров 7 и 6 соответственно.

•

Принцип работы  компрессора заключается в следующем:

— после подключения вилки кабеля электропитания к электро-
сети  и  включения  компрессора  с  помощью  выключателя  10,
вал  электродвигателя  начинает  вращаться.  Крутящий  момент
от  электродвигателя  передается  на  кривошипно-шатунный  ме-
ханизм  поршневого  блока.  Кривошипно-шатунный  механизм
преобразует  вращательное  движение  вала  электродвигателя
в  возвратно-поступательное  движение  тарельчатого  поршня  в
цилиндре поршневого блока, осуществляющего рабочие циклы
компрессора;
—  атмосферный  воздух  через  воздушный  фильтр  (поз.  22,  см.
схему  сборки)  всасывается  в  поршневой  блок.    В  поршневом
блоке  одновременно  происходят  рабочие  циклы  (всасывание,
сжатие  и  нагнетание).  Синхронную  работу  и  последовательное
чередование рабочих циклов поршневого блока обеспечивают
встроенные  пластинчатые  клапаны  открытия  и  закрытия.  Да-
лее,  из  поршневого  блока  по  нагнетательному  трубопроводу
сжатый воздух поступает в ресивер 1;
— при достижении в ресивере 1 максимального рабочего давле-
ния сжатого воздуха, реле давления размыкает электрическую
цепь питания электродвигателя, т.е. останавливает компрессор.
При падении давления сжатого воздуха в ресивере 1 ниже вели-
чины  настройки  реле  давления  (выполненной  изготовителем),
происходит  замыкание  электрической  цепи  питания  электро-
двигателя, т.е. происходит запуск компрессора. Таким образом,
осуществляется  запуск  и  остановка  компрессора,  т.е.  его  ци-
клическая  работа  в  автоматическом  режиме.    В  таком  режиме
компрессор будет работать до тех пор, пока выключатель 10 не
будет приведен в выключенное положение.
