Внимание!

  Обязательно  проверьте  соответствие  напряжения  в

сети электропитания напряжению питания компрессора.

7. Запуск и использование компрессора

7.1 Запуск компрессора.

При подключении компрессора к сети питания, убедитесь что, выклю-

чатель реле давления (рис.3 поз.1) находится в позиции «Выкл», положе-

ние «Нажато». Запустите компрессор, переведя выключатель в позицию

«Вкл»,  положение  «Отжато».  После  первых  5-ти  часов  работы  компрес-

сора проверьте крепление винтов головки цилиндра и кожуха двигателя

(рис.1 поз.13).

Внимание!

 Группа “головка цилиндра - нагнетательный воздухопро

-

вод” может нагреваться до высоких температур. Соблюдайте осто

-

рожность при работе вблизи этих узлов и не трогайте их во избежа

-

ние ожогов.

7.2 Выходной коллектор компрессора.

Реле  давления  (рис.3  поз.2)  в  автоматическом  режиме  поддержи-

вает  установленный  изготовителем  диапазон  давления  в  ресивере.  При

достижении  в  ресивере  давления  8  бар,  реле  отключает  двигатель  ком-

прессора.  После  подключения  пневмоинструмента давление  в  ресивере

начнёт  снижаться.  При  достижении  нижнего  установленного  уровня  (6

бар), реле давления включит двигатель компрессора.

Коллектор (рис.3 поз.4) компрессора имеет выходной (быстроразъём-

ный) штуцер (рис.3 поз.3) для подключения пневмоинструмента.

Так  же  компрессор  оснащён  предохранительным  клапаном  (рис.3

поз.6)  для  ограничения  максимального  давления  в  ресивере  (если  не

сработало  реле давления)  и  стравливания  (при  необходимости)  сжатого

воздуха из ресивера.

При  необходимости  регулировки  давления  воздуха  для  подключае-

мого пневмоинструмента, к выходному штуцеру подключается редукци-

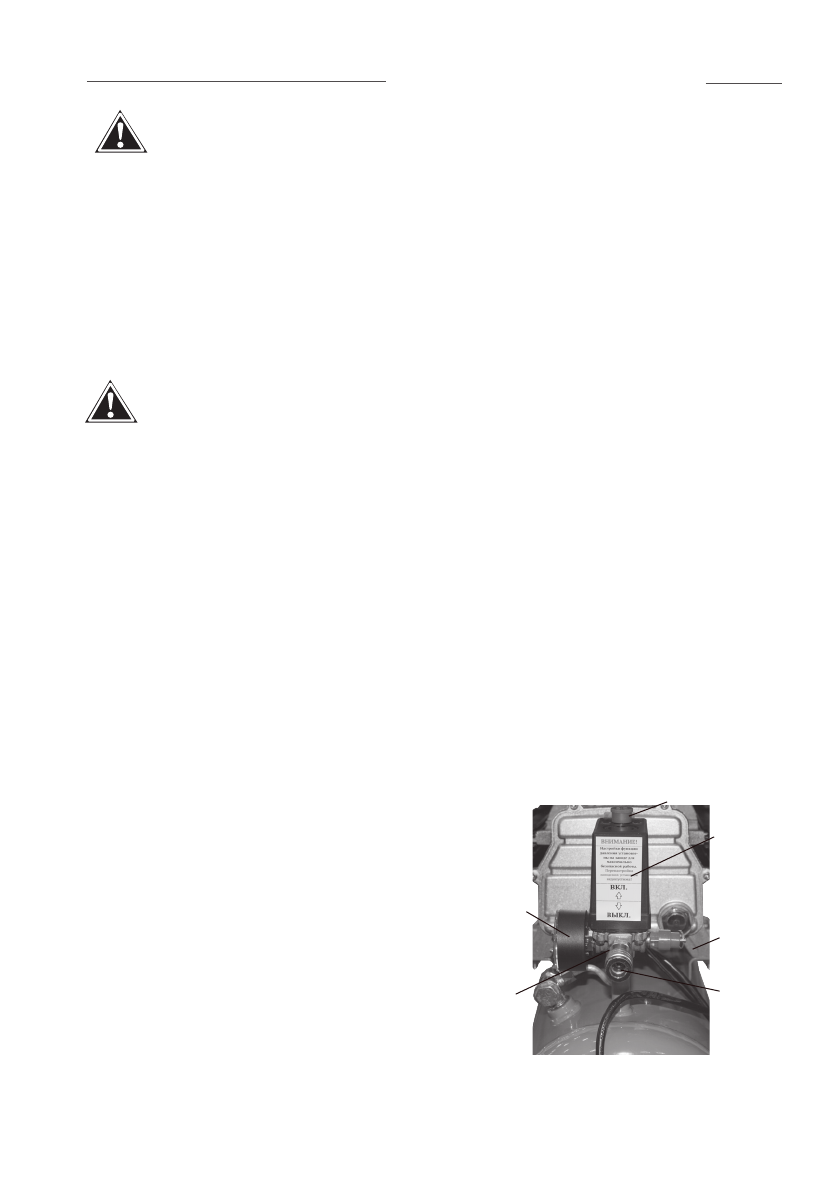

рис. 3

1

2

3

4

6

5

1

 - выключатель реле давления;

2

- реле давления (прессостат);

3

 - штуцер выходной;

4

 - коллектор;

5

 - манометр давления на выходе;

6

 - предохранительный клапан.
