4. Общий вид и устройство

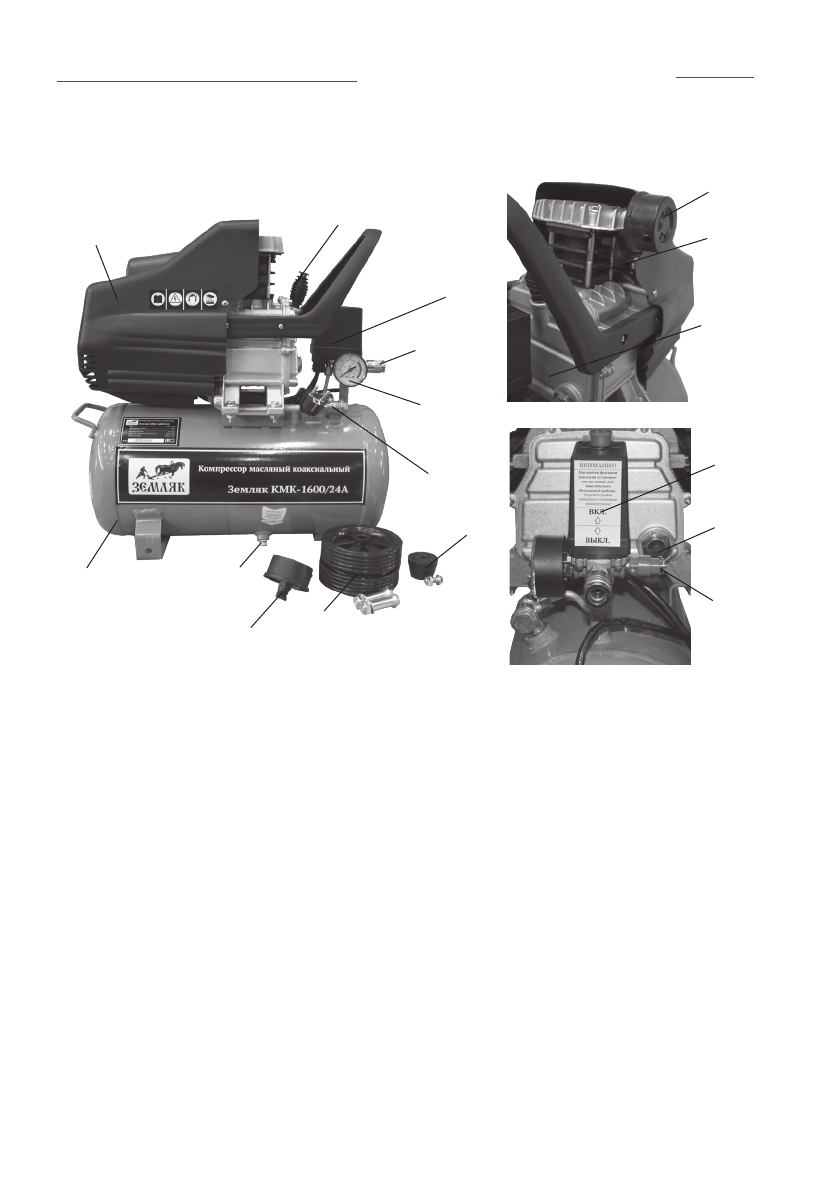

4.1 Общий вид компрессора схематично представлен на рис.1

1

 - компрессорная группа с коаксиальным приводом;

2

 - реле давления с выключателем;

3

 - штуцер выходной;

4

 - клапан предохранительный;

5

 - манометр;

6

 - обратный клапан;

7

 - вентиль слива конденсата;

8

 - ресивер;

9

 - окно коньроля уровня масла;

10

 - пробка маслозаливной горловины;

11

 - группа «цилиндр - головка цилиндра»;

12

 - воздушный фильтр;

13

 – кожух двигателя;

14

 - опора предняя с крепежом;

15

- колёса с крепежом.

4.2  Картер  компрессорной  группы  (рис.1  поз.1)  с  двигателем  закре-

плены  на  металлическом  корпусе  ресивера  (рис.1  поз.8).  Двигатель

закрыт пластиковым кожухом (рис.1 поз.13). Вращение якоря двигателя

преобразуется  кривошипно-шатунным  механизмом  в  возвратно-посту-

пательное  движение  поршня.  Сжатый  воздух  из  выпускного  клапана

цилиндра  подаётся  в  ресивер.  При  подключении  к  быстроразъёмному

выходному  штуцеру  (рис.1  поз.3)  пневмоинструмента,  сжатый  воздух

подаётся к инструменту. Выходное давление в штуцере отображается на

манометре (рис.1 поз.5).

11

2

2

12

1

9

рис. 1

5

3

4

6

8

7

10

13

12

14

15
